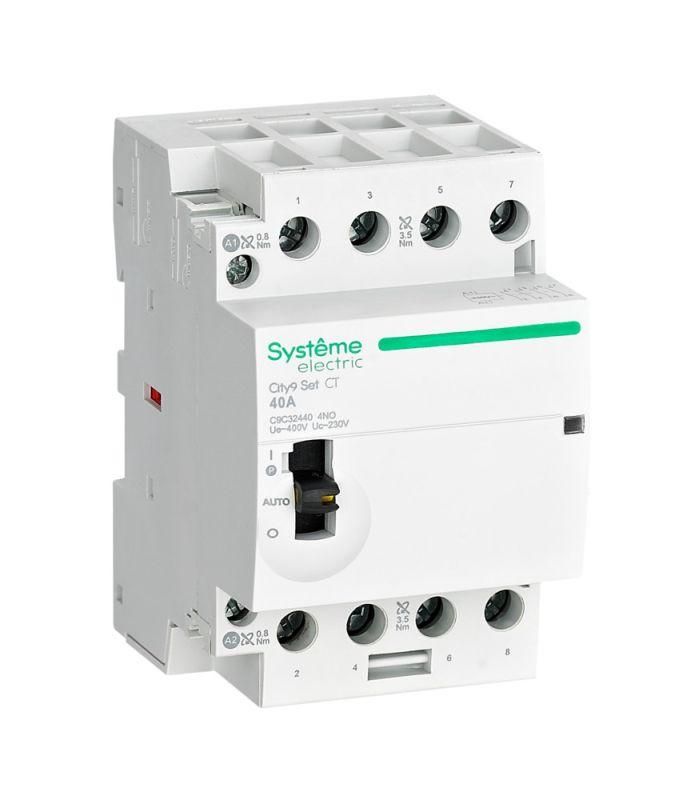

Контактор модульный 4P 4НО 40A AC 400В-230В City9 | C9C32440 |Systeme Electric APC

Модульный контактор Systeme Electric C9C32440 предназначен для дистанционного включения и отключения мощных нагрузок в распределительных щитах. Он работает в паре с автоматами и УЗО, обеспечивая безопасное управление освещением, отоплением, вентиляцией и другими бытовыми и промышленными устройствами.

Назначение и область применения

Модульный контактор Systeme Electric C9C32440 используется для коммутации силовых цепей переменного тока в распределительных щитах. Подходит для управления нагрузками до 40 А в однофазных и трёхфазных сетях. Часто применяется в системах: умного дома, автономного отопления, принудительной вентиляции, управления жалюзи, насосов и других устройств, требующих удалённого включения/отключения. Особенно эффективен при использовании с мастер-выключателем для управления неприоритетными потребителями.

Технические характеристики

• Номинальный ток: 40 А (AC7a / AC7b) - способен работать с высокими импульсными нагрузками, типичными для двигателей и нагревательных элементов
• Напряжение силовой цепи: 400 В - рассчитан на работу в трёхфазных сетях 400 В
• Напряжение цепи управления: 230 В переменного тока - совместим с большинством стандартных контроллеров и терморегуляторов
• Количество контактов: 4 нормально-открытых (НО) - все контакты замыкаются при подаче напряжения на катушку
• Ширина модуля: 3 модуля (54 мм) - занимает три стандартных места на DIN-рейке
• Глубина монтажа: 44 мм - компактный профиль, удобен для плотной сборки щитов
• Индикация: механический индикатор положения контактов - позволяет визуально определить, включен ли контактор

Совместимость и монтаж

Модульный контактор Systeme Electric C9C32440 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется защёлкиванием - достаточно вставить верхнюю часть в рейку и надавить до характерного щелчка. Для подключения силовых проводов используются зажимы с винтовым креплением. Цепь управления подключается к двум верхним контактам (A1/A2). Совместим со всеми автоматами и УЗО серии City9 SET, а также с большинством аналогичных изделий других производителей, соответствующих стандарту EN 60947-4-1.

Безопасность и стандарты

Контактор C9C32440 соответствует международным стандартам IEC/EN 60947-4-1 для аппаратов управления. Обеспечивает гальваническую изоляцию между цепью управления и силовой цепью. Конструкция исключает самопроизвольное отключение при вибрациях и перегрузках. Номинальные классы защиты AC7a (нагрузки с частыми включениями) и AC7b (двигатели) позволяют использовать его в условиях повышенной механической нагрузки.

Преимущества

• Универсальная совместимость с системами управления на 230 В AC - легко интегрируется в существующие решения
• Чёткая визуальная индикация состояния - снижает риск ошибок при обслуживании
• Высокая долговечность при частых включениях - благодаря специальному исполнению AC7a/AC7b
• Стандартная модульная форма - позволяет собирать щиты компактно и организованно
• Поддерживается серия City9 SET - гарантирует единый стиль и совместимость с другим оборудованием SE

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 230–400 В
• Не подходит для управления нагрузками выше 40 А - требуется применение более мощных контакторов
• Цепь управления требует стабильного напряжения 230 В AC - скачки напряжения могут вызвать отказ или перегрев катушки
• Не имеет встроенной защиты от перегрузок - обязательно использование автомата или УЗО в цепи питания

Примеры использования

• Управление теплым полом через программируемый термостат
• Включение группы светильников в офисе по расписанию
• Автоматическое включение вентиляторов в котельной при повышении температуры
• Работа с мастер-выключателем: при отключении главного рубильника отключаются все второстепенные системы (бассейн, бойлер, фонтан)
• Контроль насосов в системе ГВС с датчиком уровня воды

Практические советы

• При установке в щите убедитесь, что свободное место по глубине составляет минимум 50 мм - это обеспечит доступ к клеммам и теплоотвод
• Для длительной службы используйте автоматы с характеристикой C или D перед контактором - они лучше справляются с пусковыми токами
• Проверьте соответствие напряжения катушки (230 В) с источником управления - подача 400 В на A1/A2 приведёт к выходу из строя
• При многократном включении нагрузок (>1000 раз/час) рекомендуется проверять состояние контактов каждые 6 месяцев
• При сборке щита группируйте контакторы одного типа рядом - так легче диагностировать и обслуживать
