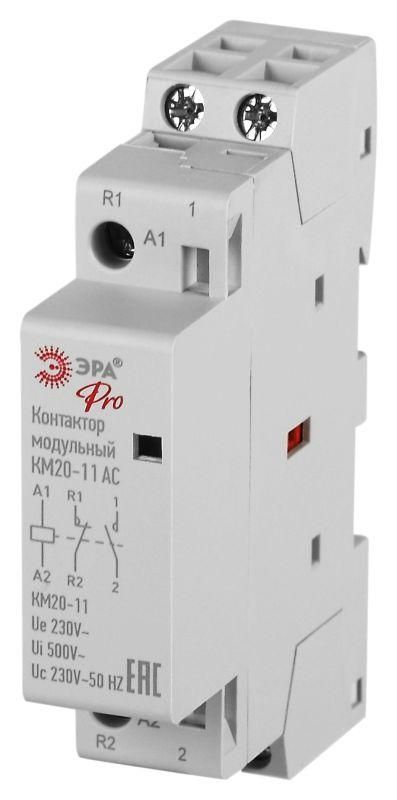

Контактор модульный PRO NO-902-326 КМ20-11 АС | Б0062259 ЭРА

Контактор модульный КМ20-11 АС PRO NO-902-326 ЭРА предназначен для дистанционного включения и отключения электроприборов в сетях переменного тока. Он сочетает компактную модульную форму, надёжное винтовое подключение и управление через катушку на 230 В - идеально подходит для автоматизации бытовых и промышленных систем.

Назначение и область применения

Контактор модульный КМ20-11 АС PRO NO-902-326 ЭРА используется для коммутации нагрузок до 20 А в сетях переменного тока 230 В. Его применяют там, где требуется удалённое управление оборудованием без ручного переключения: системы освещения, кондиционирование воздуха, вентиляция, насосы, нагревательные элементы и другие устройства с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 20 А
• Количество силовых полюсов: 2
• Напряжение катушки управления: 230 В переменного тока (AC)
• Максимальная мощность: 5750 Вт
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Материал корпуса: пластик
• Глубина монтажа: 66 мм
• Способ подключения силовой цепи: винтовые зажимы
• Тип монтажа: скрытый - устанавливается внутрь распределительного щита

Совместимость и монтаж

Контактор модульный КМ20-11 АС PRO NO-902-326 ЭРА не имеет стандарта DIN-крепления - он не фиксируется на Din-рейке. Установка выполняется путём закрепления в специальном углублении внутри шкафа или щита с помощью болтов или других крепёжных элементов. Для монтажа необходимо обеспечить свободное пространство глубиной не менее 66 мм. Подключаются провода через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Катушка управления работает от сети 230 В AC - подключение управляющих проводов осуществляется к отдельным клеммам, выделенным для этой цели.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса IP20 - предотвращает случайное прикосновение к токоведущим частям, но не защищено от попадания воды или пыли. Применяется исключительно во внутренних помещениях, в сухих условиях. Не предназначен для установки вне помещений или в местах с повышенной влажностью.

Преимущества

• Высокая надёжность коммутации при токе до 20 А благодаря двум силовым полюсам
• Встроенные два НО контакта позволяют реализовать схемы самоблокировки или сигнализации состояния
• Управление от стандартной сети 230 В - не требует внешнего преобразователя напряжения
• Пластиковый корпус обеспечивает электроизоляцию и долгий срок службы
• Подходит для замены старых аналогов в существующих системах автоматизации

Ограничения применения

• Не устанавливается на DIN-рейку - требует отдельного места в щите
• IP20 - нельзя применять в сырых, пыльных или наружных условиях
• Работает только с переменным током - не совместим с постоянным током (DC)
• Мощность ограничена 5750 Вт - не подходит для крупногабаритных двигателей или тяжёлых нагревателей свыше этого значения
• Отсутствие встроенного теплового реле - для защиты от перегрузки нужен внешний аппарат

Примеры использования

• Автоматическое включение/выключение группы LED-светильников по таймеру или датчику движения
• Управление кондиционером или вентилятором из пульта управления или SCADA-системы
• Коммутирование теплоносителя в системе отопления через насос
• Включение электрокотла или бойлера по сигналу терморегулятора

Практические советы

• При проектировании учтите, что контакт КМ20-11 АС PRO NO-902-326 ЭРА не крепится на рейку - заранее подготовьте место в щите глубиной 66 мм
• Для увеличения срока службы используйте устройство только с нагрузкой ниже 80% от максимальной (не более 16 А)
• Проверяйте плотность затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает изоляцию
• Если требуется защита от перегрузки - обязательно установите отдельный автоматический выключатель перед контактором
• При использовании двух НО контактов - один можно задействовать для индикации включения, второй - для блокировки другой цепи
