Контактор модульный NCH8-20/20 20A 2НО AC24В, 50Гц (R) | 256051 CHINT

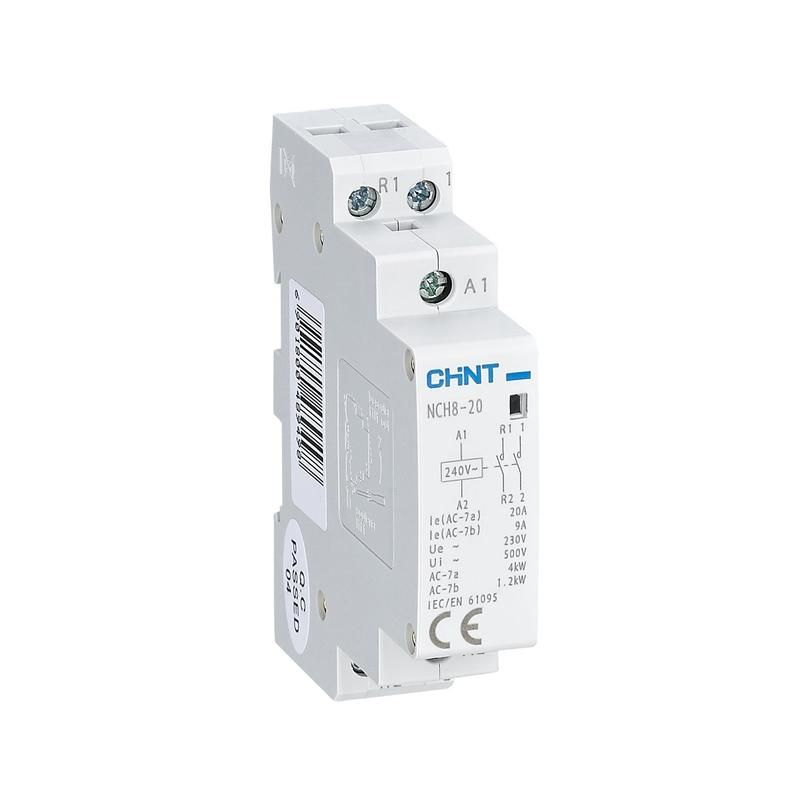

Контактор модульный NCH8-20/20 от CHINT - устройство для автоматического включения и отключения нагрузки до 20 А в сетях переменного тока. Подходит для управления двигателями, освещением и другим оборудованием с управлением через слабые сигналы 24 В. Артикул 256051 соответствует сериям NCH8, используемым в промышленной автоматике.

Назначение и область применения

Контактор модульный NCH8-20/20 предназначен для коммутации силовых цепей с помощью управляющего сигнала низкого напряжения - 24 В переменного тока. Он используется там, где требуется удалённое или автоматическое управление мощными потребителями: станки, насосы, системы вентиляции, конвейеры, световые схемы. Устройство работает в паре с реле времени, терморегуляторами, ПЛК или кнопочными пунктами управления.

Технические характеристики

• Номинальный рабочий ток: 20 А - способен выдерживать постоянную нагрузку до этого значения в цепях переменного тока.
• Напряжение цепи управления: 24 В AC - требует именно такого напряжения на катушке для срабатывания; не совместим с постоянным током.
• Рабочее напряжение главной цепи: 230 В AC - максимальное напряжение, которое можно коммутировать контактами.
• Частота: 50 Гц - оптимизирован для стандартной сети в России и странах СНГ.
• Количество контактов: 2 нормально-разомкнутых (NO) - замыкаются при подаче питания на катушку, размыкаются при её отключении.
• Категория применения: AC-1 - предназначена для коммутации активных нагрузок (нагреватели, лампы), не рекомендован для сильно индуктивных или емкостных нагрузок без допуска.
• Степень защиты: IP20 - защищает от прикосновений пальцев и твердых предметов >12,5 мм, но не от воды и пыли. Устанавливается внутри щита.
• Глубина установки: 60 мм - требует достаточного места в распределительном шкафу.

Совместимость и монтаж

Контактор модульный NCH8-20/20 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи и управления расположены сверху и снизу - удобны для проводов сечением до 2,5 мм2. Для подключения катушки используются два верхних контакта, помеченные A1 и A2. Монтаж возможен только в закрытом щите из-за степени защиты IP20. Не допускается установка в условиях повышенной влажности, перепадов температур или открытых площадках.

Безопасность и стандарты

Изделие выполнено из материалов с высокими изоляционными свойствами, что снижает риск пробоя и возгорания. Соответствует требованиям безопасности для оборудования класса IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе.

Преимущества

• Модульная форма позволяет легко интегрировать в стандартные щиты без доработки.
• Удобная схема подключения нанесена на корпус - минимизирует ошибки при монтаже.
• Низкий уровень энергопотребления катушки (24 В) снижает нагрузку на систему управления.
• Компактность (60 мм глубины) экономит место в шкафу.
• Надёжные контакты рассчитаны на многократные операции в режиме AC-1.

Ограничения применения

• Не применяется для коммутации индуктивных нагрузок (например, больших двигателей без пускателей) - категория AC-1 не предусматривает высоких импульсов тока при запуске.
• Запрещено использование вне закрытых щитов - IP20 не обеспечивает защиту от влаги и пыли.
• Не подходит для работы при напряжении управления выше 24 В AC или при постоянном токе - это повредит катушку.
• Не предназначен для частого включения-выключения более 600 раз в час - может сократить срок службы контактов.

Примеры использования

• Управление тепловыми завесами через термостат с выходом 24 В.
• Автоматическое включение освещения в цеху по расписанию с ПЛК.
• Коммутация группы нагревательных элементов в сушильной камере.
• Подключение вентилятора к датчику давления в системе вентиляции.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В AC, а не 24 В DC.
• Используйте провода сечением не менее 1,5 мм2 для управления и до 2,5 мм2 для нагрузки - это предотвращает перегрев.
• Обязательно соблюдайте посадочный размер 60 мм - недостаточно места в шкафу может затруднить установку или вызвать перегрев.
• При использовании с ПЛК добавьте фильтр или дугогасящую цепь, если нагрузка имеет значительную индуктивность - даже при категории AC-1.
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - окисление может увеличивать переходное сопротивление.
