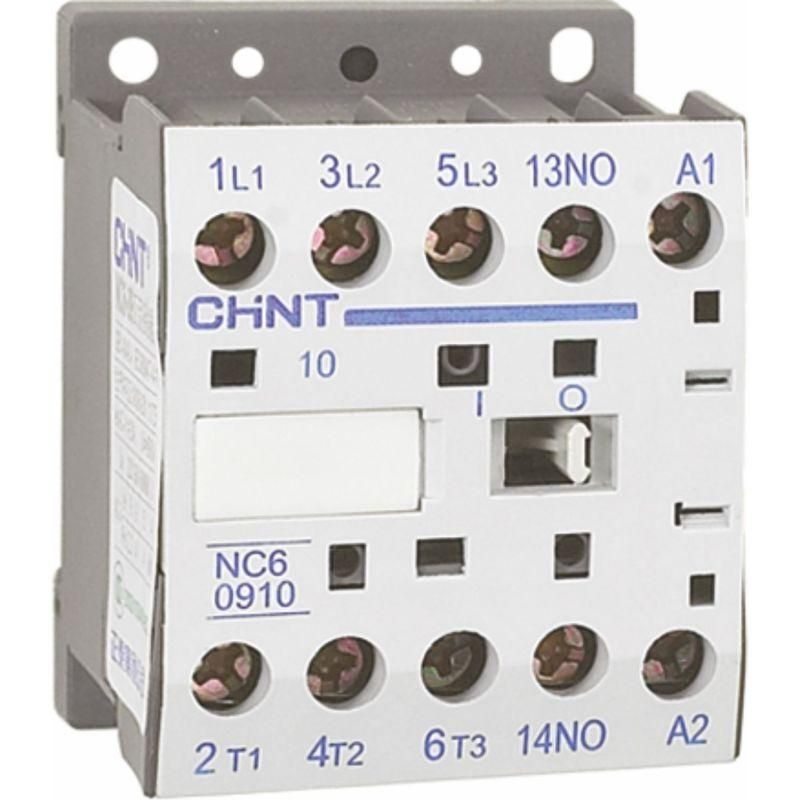

Контактор NC6-0904 9А 24В 4P 50Гц (R) | 247512 CHINT

Контактор NC6-0904 9А 24В 50Гц 4P (R) от CHINT — это компактный устройство для дистанционного включения и отключения силовых цепей переменного тока. Подходит для частых операций в автоматических системах, где требуется надежная коммутация нагрузки до 9 А. Артикул 247512 соответствует модели с четырьмя главными контактами и управлением от 24 В постоянного тока.

Назначение и область применения

Контактор NC6-0904 9А 24В 50Гц 4P (R) используется для удалённого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок переменного тока. Применяется в системах автоматизации: станках, конвейерах, вентиляции, насосах, пультах управления. Частота коммутации до 1200 циклов в час делает его подходящим для задач с высокой цикличностью.

Технические характеристики

• Тип устройства: контактор
• Напряжение катушки управления: 24 В переменного тока (AC)
• Частота: 50 Гц
• Номинальный ток (AC-3): 9 А — максимальная нагрузка для двигателей
• Количество главных контактов: 4 (все нормально разомкнутые)
• Количество вспомогательных контактов: 0 — нет дополнительных контактов для сигнализации или блокировки
• Механическая износостойкость: ≥10 млн циклов включения/отключения
• Электрическая износостойкость: не указана — зависит от нагрузки

Совместимость и монтаж

Контактор NC6-0904 9А 24В 50Гц 4P (R) монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы с фиксацией винтом — допустимый сечения до 2,5 мм². Напряжение катушки 24 В AC совместимо со стандартными преобразователями и контроллерами промышленной автоматики. Отсутствие вспомогательных контактов исключает возможность подключения дополнительных цепей управления — если нужны сигналы состояния, следует выбрать другую модель серии NC6 с НО/НЗ контактами.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 для контакторов. Серия NC6 прошла испытания на термическую и электромагнитную совместимость. Работает в температурном диапазоне от -5°C до +40°C. Не имеет защиты от брызг воды — не применяется во влажных средах без корпуса IP54 и выше.

Преимущества

• Высокая механическая долговечность — до 10 млн циклов, что снижает затраты на обслуживание
• Компактные габариты — экономия места в щитах
• Стабильная работа при частых переключениях — оптимально для автоматизированных процессов
• Поддерживает стандартные напряжения катушки — легко интегрируется в существующие системы

Ограничения применения

• Не подходит для нагрузок свыше 9 А — превышение вызывает перегрев и выход из строя
• Отсутствие вспомогательных контактов — нельзя использовать для логической блокировки, индикации или последовательного управления другими устройствами
• Работает только с переменным током — несовместим с постоянным током (DC)
• Не защищён от пыли и влаги — требует установки в закрытых щитах
• Нельзя подключать к сети 220 В — катушка рассчитана только на 24 В AC

Примеры использования

• Управление трёхфазным электродвигателем мощностью до 2,2 кВт в конвейерной линии
• Включение группы светильников в системе аварийного освещения
• Коммутирование нагревательных элементов в термокамере
• Использование в качестве исполнительного элемента в программируемом логическом контроллере (ПЛК) с выходом 24 В AC

Практические советы

• Выбирая контактор NC6-0904 9А 24В 50Гц 4P (R), проверьте, что ваш источник управления действительно выдаёт 24 В AC — недостаточное напряжение приведёт к неполному включению
• Если нужна индикация состояния или блокировка других устройств — используйте другие модели серии NC6 с вспомогательными контактами (например, NC6-0904 с НО/НЗ)
• При монтаже соблюдайте минимальный зазор вокруг контактора — обеспечьте свободную циркуляцию воздуха для теплоотвода
• Не используйте этот контактор в сетях с высокими импульсными помехами без фильтров — возможны ложные срабатывания
• Для длительной работы при предельной нагрузке (9 А) рекомендуется применять тепловое реле — хотя сам контактор его не содержит
