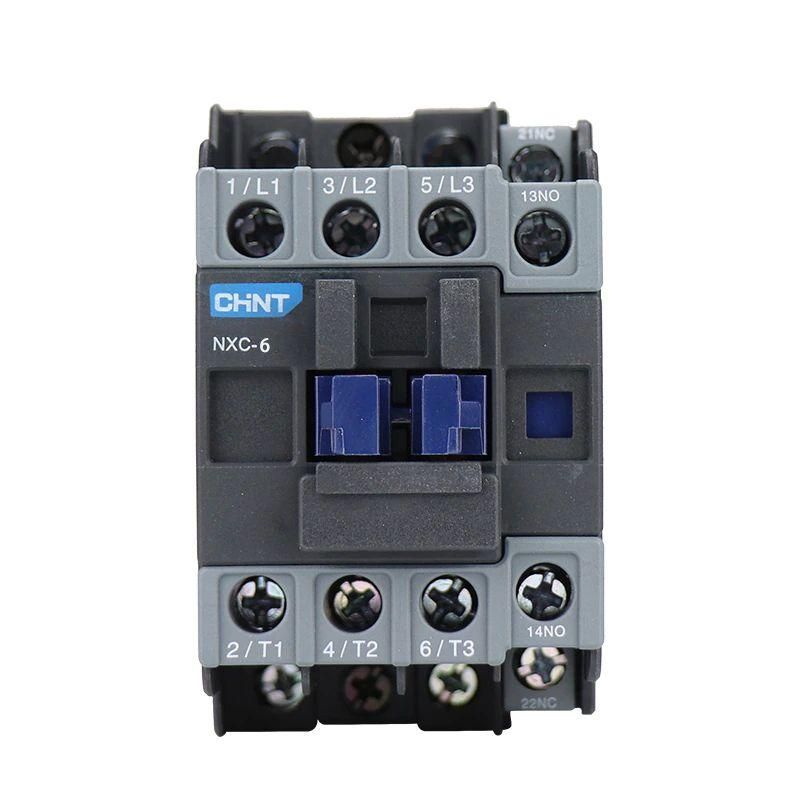

Контактор NXC-06M01/Z 24DC 1НЗ 50/60Гц (R) | 836666 CHINT

Контактор CHINT NXC-06M01/Z 24DC 1НЗ 50/60Гц - это устройство для дистанционного включения и выключения силовых цепей переменного тока с управлением от постоянного напряжения 24 В. Подходит для автоматизации оборудования, где требуется надёжная коммутация нагрузки до 6 А.

Назначение и область применения

Контактор NXC-06M01/Z 24DC 1НЗ 50/60Гц используется для управления электродвигателями, нагревательными элементами, освещением и другими нагрузками в системах автоматизации. Его применяют на производстве, в логистике, на конвейерах, насосных станциях и других объектах, где нужна частая коммутация с высокой износостойкостью. Управление через постоянный ток делает его совместимым с PLC, реле и контроллерами, работающими на 24 В DC.

Технические характеристики

• Тип устройства: электромагнитный контактор
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Рабочий ток (AC-3, 400 В): 6 А - способен коммутировать двигатели мощностью до ~2,2 кВт
• Главные контакты: 3 пары замыкающие (NO) - предназначены для подключения нагрузки
• Вспомогательные контакты: 1 пара нормально замкнутая (NC) - используется для сигнализации, блокировок или обратной связи
• Частота: 50/60 Гц - работает в сетях с любой из этих частот

Совместимость и монтаж

Контактор NXC-06M01/Z 24DC 1НЗ 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны сверху - удобны для быстрого монтажа. Для подключения питания управления используйте провода сечением 0,5–2,5 мм2. Главные контакты рассчитаны на медные жилы до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки - подача 24 В AC вместо DC вызовет перегрев и выход из строя.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Имеет сертификацию CE. Конструкция обеспечивает безопасную работу при температуре от -5 C до +40 C. Наличие NC-контакта позволяет реализовать функции безопасности, такие как аварийная остановка по принципу “нормально замкнутый”.

Преимущества

• Управление от 24 В DC - идеально для промышленных контроллеров и систем безопасности
• Монолитная конструкция корпуса снижает риск попадания пыли и влаги внутрь
• Высокая механическая износостойкость - до 10 млн операций
• Наличие одного NC-контакта позволяет использовать его в цепях аварийной остановки без дополнительных модулей
• Стандартный форм-фактор - легко заменить аналогичные модели других производителей

Ограничения применения

• Не предназначен для работы с токами выше 6 А в режиме AC-3 - превышение вызывает сваривание контактов
• Не рекомендован для частых пусков двигателей с высоким моментом (например, компрессоры) более 10 раз в час - возможен перегрев катушки
• Не имеет защиты от перегрузки - требует внешней тепловой реле или автоматического выключателя
• Не защищён от брызг воды или пыли - не устанавливать в открытых условиях без кожуха IP54+

Примеры использования

• Управление трёхфазным электродвигателем насоса в системе водоснабжения
• Включение нагревательного элемента в термокамере с сигналом от PLC
• Автоматическое отключение света в помещении по расписанию через NC-контакт
• Цепь аварийной остановки на конвейере: при срабатывании кнопки “Стоп” контакт размыкает цепь питания

Практические советы

• Перед установкой проверьте напряжение на катушке - даже кратковременная подача 220 В AC повредит контактор
• Используйте фрикционные демпферы или RC-цепочки на входе катушки, чтобы продлить срок службы при частых включениях
• При использовании в цепях с индуктивной нагрузкой (двигатели) обязательно примените внешний гашение дуги - хотя сам контактор уже оптимизирован под AC-3
• При замене старого контактора убедитесь, что количество и тип контактов совпадают - особенно важно наличие именно одной NC-пары
• NXC-06M01/Z 24DC 1НЗ 50/60Гц - хорошая замена для аналогов от Schneider, Siemens, ABB с такими же параметрами, но с меньшей стоимостью
