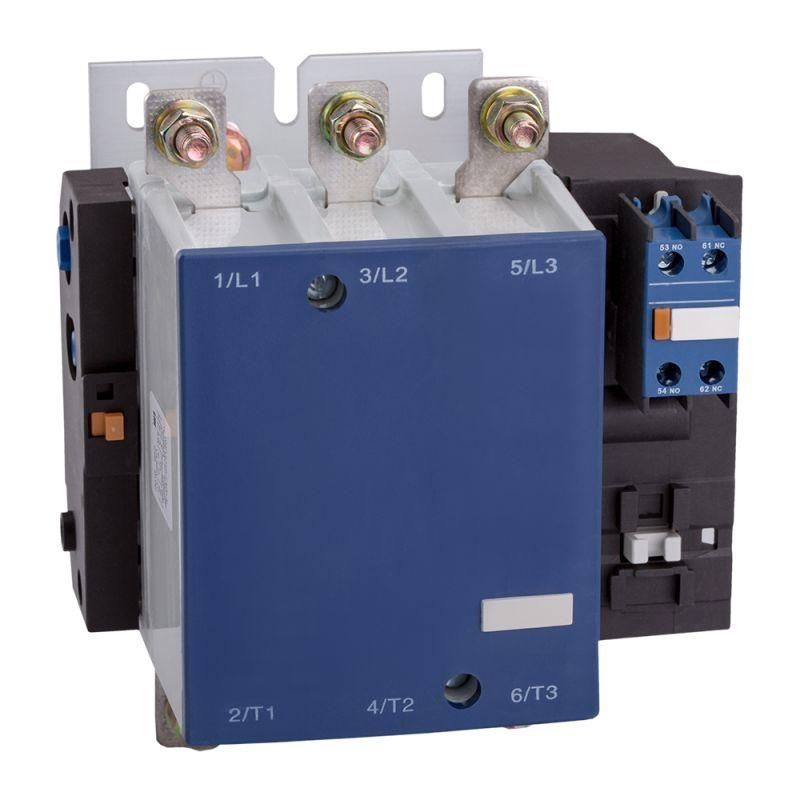

Контактор OptiStart E LC1E120M5 120А кат. 220В AC 1НО+1НЗ КЭАЗ 330261

Контактор LC1E120M5-120A-1NO+1NC-220AC от КЭАЗ предназначен для коммутации трёхфазных электродвигателей до 120 А. Он работает с сетью 220 В переменного тока и обеспечивает надёжное включение/выключение нагрузки через управляющую катушку. Этот контактный аппарат часто применяют в промышленной автоматике, где важна простота и долговечность.

Назначение и область применения

Контактор LC1E120M5-120A-1NO+1NC-220AC используется для удалённого включения и выключения трёхфазных электродвигателей. Подходит для задач, где требуется частое переключение: запуск насосов, вентиляторов, компрессоров, конвейеров, лифтов, тепловых завес и станков. Также применяется в системах АВР для переключения между основным и резервным питанием. Управление осуществляется сигналом на катушку 220 В AC - например, от кнопочного поста, терморегулятора или PLC.

Технические характеристики

• Номинальный ток: 120 А - способен коммутировать нагрузки до этого значения без перегрева;
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для срабатывания;
• Число силовых полюсов: 3 - контролирует все три фазы одновременно;
• Количество нормально открытых (НО) контактов: 1 - используется для самоблокировки или сигнализации;
• Количество нормально закрытых (НЗ) контактов: 1 - подключается к цепям аварийной остановки или индикации;
• Мощность двигателя: 5,5 кВт - рекомендованная максимальная мощность для длительной работы; можно использовать и для более мощных двигателей, но с учётом режима нагрузки;
• Исполнение: нереверсивный - не позволяет менять направление вращения двигателя без внешнего реверсивного контура;
• Степень защиты IP00 - нет защиты от пыли и воды, устанавливается только внутри щита или защищённой среды;
• Подключение силовых контактов: винтовое - требует затяжки кабелей отверткой с регулируемым моментом;
• Способ монтажа: на винты - крепится болтами M5 к DIN-рейке или плите.

Совместимость и монтаж

Контактор LC1E120M5-120A-1NO+1NC-220AC совместим с любыми устройствами, выдающими сигнал 220 В AC на катушку. Для монтажа используйте винты M5, предварительно просверлив отверстия в панели. Максимальный момент затяжки - не более 1,8 Нм, чтобы не повредить корпус. Силовые провода должны иметь сечение не менее 25 мм2 для тока 120 А. Управляющие провода - минимум 0,75–1,5 мм2. Обязательно проверьте соответствие фазового порядка при подключении двигателя - неверная распайка вызывает обратное вращение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для использования в промышленных установках. Однако из-за степени защиты IP00 не допускается установка в условиях повышенной влажности, пыли или на открытом воздухе. Все работы выполняйте при отключенном питании. Защита от перегрузок должна обеспечиваться отдельно - например, тепловым реле или автоматическим выключателем.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций;
• Устойчивость к импульсным помехам благодаря экранированной катушке;
• Простота замены - совместим с другими моделями серии LC1E;
• Наличие вспомогательных контактов (1НО + 1НЗ) позволяет реализовать базовую логику управления без дополнительных реле;
• Произведён на КЭАЗ - известный российский производитель с высокой надёжностью сборки.

Ограничения применения

• Не подходит для постоянного тока - катушка рассчитана исключительно на 220 В AC;
• IP00 не позволяет применять вне шкафа - обязательна герметичная установка;
• Не имеет встроенной защиты от перегрузки - обязательно использование теплового реле;
• Нереверсивная конструкция - для реверса нужен второй контактор или специальный переключатель;
• Не рекомендуется для частотного управления - только пуск/остановка без плавного регулирования скорости.

Примеры использования

• Автоматический насос в системе водоснабжения - включается по давлению, отключается при достижении заданного уровня;
• Вентиляционная установка в промышленном цеху - управление через таймер или датчик температуры;
• Лифт в жилом доме - включение при вызове этажа, остановка по концевому выключателю;
• Конвейер на пищевом производстве - запуск по команде с пульта управления;
• Система АВР - переключение питания с основной сети на дизель-генератор при отключении света.

Практические советы

• При установке в шкаф обеспечьте зазоры вокруг контактора LC1E120M5-120A-1NO+1NC-220AC - не менее 50 мм сверху и снизу для теплоотвода;
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно после первых 100 включений;
• Если используется в условиях вибраций, дополнительно закрепите контактор антивибрационными прокладками;
• Для контроля состояния катушки используйте индикаторную лампочку параллельно ей - она покажет наличие напряжения управления;
• При замене старого контактора - сравнивайте номер модели и количество контактов. Артикул 330261 точно соответствует этому типу.
