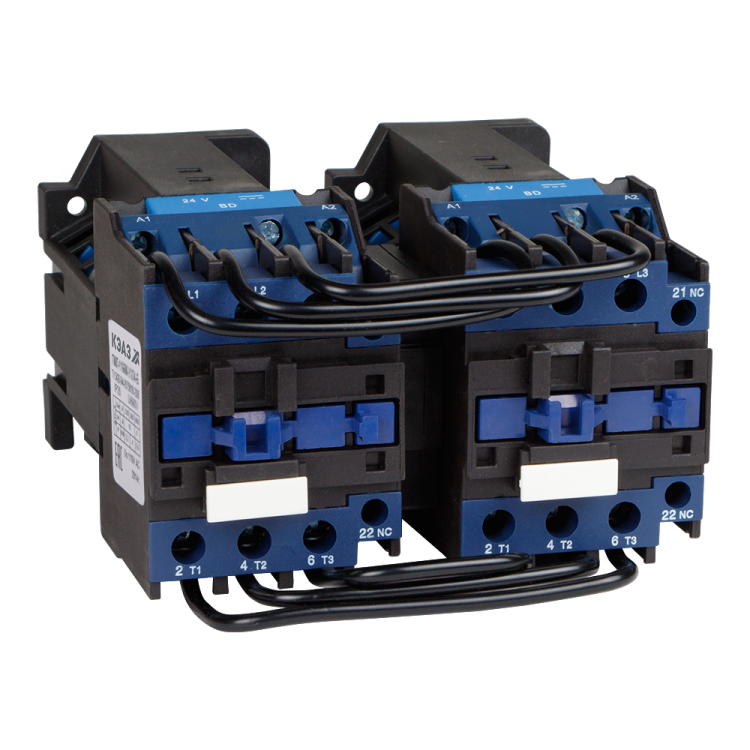

Контактор реверсивный ПМЛ-1565М-10А-24DC-УХЛ4-Б-КЭАЗ - 227147

Контактор реверсивный ПМЛ-1565М-10А-24DC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазного электродвигателя мощностью до 4 кВт. Устройство работает с управлением от цепи постоянного тока 24 В и монтируется на DIN-рейку. Артикул 227147 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-1565М-10А-24DC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматизации. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, лифты, станки с ЧПУ, подъёмники. Благодаря реверсивной схеме, один контакт позволяет управлять двумя состояниями - «вперёд» и «назад» - без внешних переключателей.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт (при 380 В)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 нормально открытый (НО)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Частота: 50/60 Гц (для силовой цепи)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости)
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1565М-10А-24DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для работы необходима пара таких контакторов - один для «вперёд», второй для «назад». Обязательно используйте механическую или электрическую блокировку между ними, чтобы избежать одновременного включения. Винтовые зажимы рассчитаны на провода сечением до 1,5 мм2 - более толстые кабели не подходят. Монтаж на плату возможен, но требует дополнительных крепёжных элементов.

Безопасность и стандарты

Контактор выполнен в соответствии с ТУ 3426-044-05758109-2008. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от брызг, пыли или влаги - установка допускается только внутри щитов. Климатическое исполнение УХЛ4 обеспечивает надёжную работу в неотапливаемых помещениях, на объектах с высокой влажностью и колебаниями температуры.

Преимущества

• Реверсивная конструкция снижает количество компонентов в схеме - не нужны отдельные контакторы для каждого направления
• Управление от 24 В DC повышает безопасность оператора и совместимо с PLC и контроллерами
• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Готовый к монтажу форм-фактор - легко интегрируется в существующие шкафы управления
• Производитель КЭАЗ - проверенная российская компания с длительным сроком службы изделий

Ограничения применения

• Не применяется в средах с агрессивными газами, паром или маслом - IP20 не обеспечивает герметичность
• Запрещено использовать для нагрузок выше 10 А или мощности свыше 4 кВт - риск оплавления контактов
• Не предназначена для частотного регулирования - только пуск/реверс/останов
• Требуется обязательная блокировка с другим контактором в реверсивной схеме - иначе возможен короткий замыкание
• Не рекомендуется для монтажа вне закрытых щитов - даже при УХЛ4 степень защиты недостаточна для улицы

Примеры использования

• Конвейерная лента с обратным ходом для сброса материалов
• Циркулярная пила с функцией возврата после завершения реза
• Лифт-платформа с вертикальным перемещением
• Шлюзовые ворота с автоматическим открыванием/закрыванием
• Насосная станция с продувкой трубопровода в обоих направлениях

Практические советы

• Выбирайте контакторы с учётом посадочного места - корпус ПМЛ-1565М занимает 2 модуля (36 мм) на DIN-рейке
• Проверьте полярность подключения катушки 24 В DC - неверная полярность не повредит устройство, но не сработает
• Для долгой жизни контактов не включайте двигатель под нагрузкой чаще 30 раз в час
• При использовании с PLC убедитесь, что выходной ток контроллера достаточен для питания катушки (обычно 10–15 мА)
• Обязательно используйте предохранители в цепи питания двигателя - контактор не защищает от перегрузок
• Перед первым запуском проверьте механическую блокировку между двумя реверсивными контакторами - они должны физически не позволить включиться одновременно
