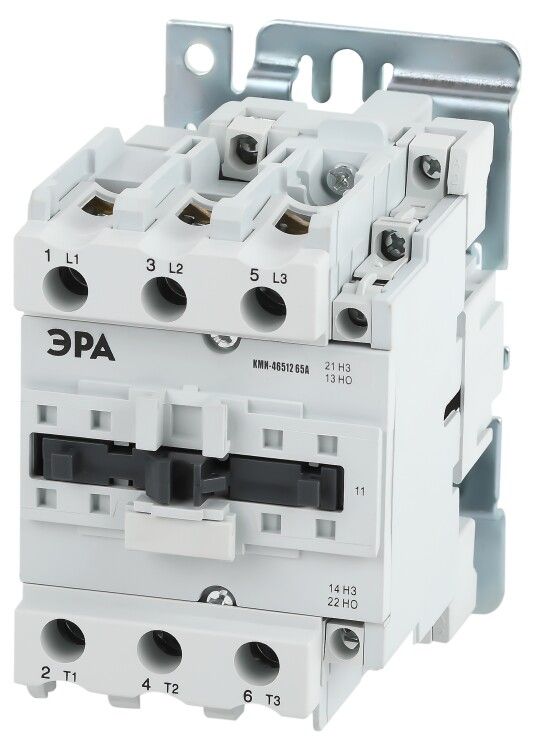

Контактор PRO KKM41-065-400-11-E КМИ-46512 65А 400В/АС3 1НО;1НЗ | Б0050449 ЭРА

Контактор КМИ-46512 65А 400В/АС3 1 нормально открытый, 1 нормально закрытый - это вспомогательный контактор переменного тока от ЭРА, предназначенный для коммутации управляющих цепей в системах автоматизации. Он сочетает надёжную работу при высоких токах нагрузки с компактным монтажом на DIN-рейку.

Назначение и область применения

Контактор КМИ-46512 65А 400В/АС3 1 нормально открытый, 1 нормально закрытый используется для дистанционного включения и выключения слаботочных цепей управления, таких как реле, сигнализация, пускатели и контроллеры. Его основная задача - передача команд от устройства управления к силовым элементам, не перегружая само устройство управления. Подходит для работы в промышленной автоматике: станках, конвейерах, системах вентиляции, насосных установках и осветительных сетях.

Технические характеристики

• Номинальный рабочий ток: 65 А (переменный ток, AC3 - для управления асинхронными двигателями)
• Напряжение катушки управления: 400 В переменного тока (AC)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтовых креплений
• Категория применения: AC-3 (пуски и остановки двигателей), AC-1 (нагрузки с малой индуктивностью - освещение, нагреватели)

Совместимость и монтаж

Контактор КМИ-46512 65А 400В/АС3 1 нормально открытый, 1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием - фиксация механическая, без инструментов. Для крепления винтами доступны отверстия на корпусе. Подключение вспомогательных цепей выполняется через винтовые клеммы - подходят провода сечением до 2,5 мм2. Катушка управления рассчитана исключительно на 400 В AC; применение другого напряжения повредит контактор.

Преимущества

• Увеличенная мощность коммутации: 65 А позволяет работать с большими нагрузками, чем аналогичные модели на 25–40 А
• Наличие двух типов вспомогательных контактов (НО+НЗ) обеспечивает гибкую логику управления - можно использовать для блокировок, индикаций и обратной связи
• Стандартный форм-фактор и совместимость с широким спектром оборудования ЭРА и других производителей
• Высокая долговечность: контакты выполнены из серебросодержащего материала, устойчивы к дуге и окислению

Ограничения применения

• Не предназначен для постоянного подключения силовой нагрузки выше 65 А - для этого нужны основные контакторы
• Не работает с постоянным током (DC): катушка рассчитана только на 400 В AC
• Не рекомендуется для частых включений более 1200 раз в час - возможен быстрый износ контактов
• Из-за отсутствия защиты от перегрузки не может использоваться как самостоятельное средство защиты - требует внешней защиты (например, теплового реле)

Примеры использования

• Управление пускателем двигателя через PLC: сигнал с контроллера активирует катушку КМИ-46512, которая замыкает НО контакт и запускает пускатель
• Индикация состояния: НЗ контакт подключен к лампе - горит, когда контактор отключён
• Блокировка цепи: НО контакт в цепи второго контактора предотвращает одновременное включение противоположных режимов (реверс)
• Автоматизация освещения: управление группой светильников через слаботочную цепь

Практические советы

• Проверьте соответствие напряжения катушки (400 В AC) - использование 220 В не вызовет срабатывание, а 690 В - приведёт к выходу из строя
• При монтаже на DIN-рейку убедитесь, что она жестко закреплена - вибрация снижает срок службы
• Подключайте провода плотно, без перекосов - плохой контакт увеличивает нагрев и риск оплавления
• Для частых операций (более 600 включений/час) выбирайте контакторы с повышенной механической износостойкостью
• Контактор КМИ-46512 65А 400В/АС3 1 нормально открытый, 1 нормально закрытый - часть серии КМИ от ЭРА, поэтому легко заменить на другой модель из этой же линейки при необходимости
