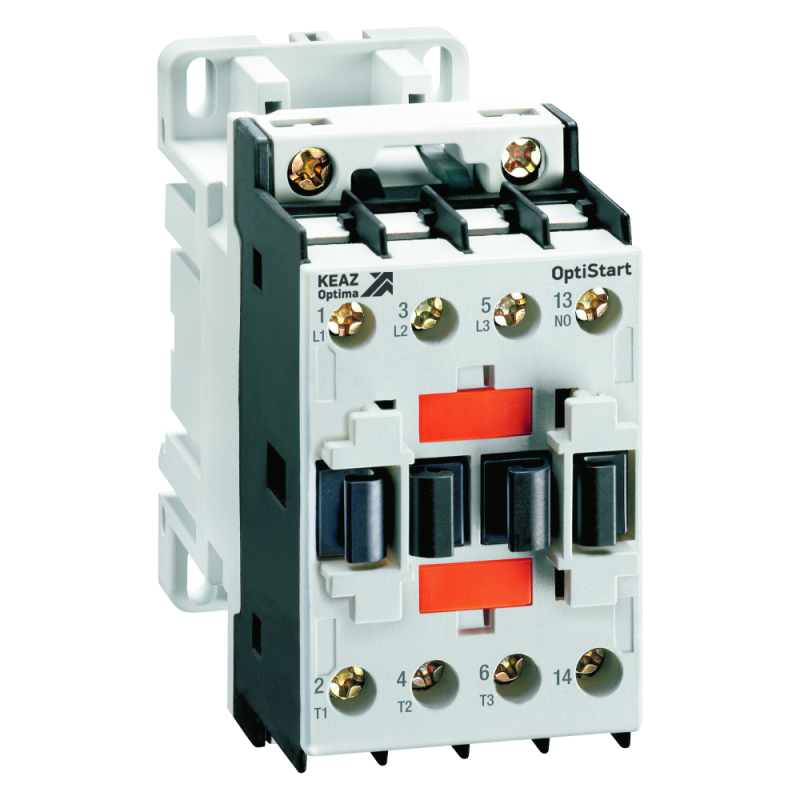

Контактор с катушкой управления DC пониженным потреблением (-Z) OptiStart K-F-18-30-10-Z024 | 334654 КЭАЗ

Контактор Кэаз K-F-18-30-10-Z024 с пониженным потреблением предназначен для коммутации электродвигателей постоянного тока в автоматических системах управления. Модель отличается сниженным энергопотреблением катушки управления, что повышает эффективность работы в сетях с ограниченной мощностью. Артикул 334654 относится к сериям OptiStart K-F производства КЭAZ.

Назначение и область применения

Контактор Кэаз K-F-18-30-10-Z024 используется для включения и выключения нагрузок постоянного тока, особенно электродвигателей мощностью до 7,5 кВт. Подходит для установки в панели управления промышленного оборудования: насосы, компрессоры, конвейеры, станки с ЧПУ. Благодаря низкому энергопотреблению катушки идеально подходит для систем на батарейках, солнечных элементах или где важна экономичность.

Технические характеристики

• Напряжение питания катушки управления: 24 В постоянного тока (DC)
• Номинальный ток главных контактов: 18 А
• Количество нормально замкнутых (НЗ) силовых контактов: 3
• Мощность управляемого двигателя: до 7,5 кВт
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

Контактор Кэаз K-F-18-30-10-Z024 устанавливается на стандартную DIN-рейку. Для надёжного подключения используйте провода с площадью сечения 0,5–2,5 мм2. Винтовые зажимы затягиваются отверткой; избыток усилия не допускается - есть риск повредить контакт. Устройство совместимо с другими изделиями серии OptiStart K-F, позволяет собирать сборочные блоки с дополнительными модулями (например, блокировочными или сигнализирующими контактами).

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60947-4-1. Сертифицирован для использования в промышленных условиях. Открытый тип исполнения (IP20) требует установки внутри закрытых щитов - не предназначена для открытого монтажа на улице или во влажных помещениях.

Преимущества

• Пониженное энергопотребление катушки (технология "-Z") снижает тепловыделение и нагрузку на источник питания
• Высокая механическая прочность и долгий срок службы благодаря качественным материалам КЭAZ
• Простота замены - совпадают габариты с аналогичными моделями предыдущих поколений
• Поддерживает работу в широком температурном диапазоне, характерном для промышленных объектов

Ограничения применения

• Не для переменного тока - работает только с питанием 24 В постоянного тока
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использовать вне шкафа
• Недопустимо применение в средах с высокой взрывоопасностью или химической активностью
• Максимальный ток 18 А - не подходит для двигателей свыше 7,5 кВт или с частыми пусками выше 600 раз/час

Примеры использования

• Автоматизация линии подачи сырья на заводе - управление приводом ленточного конвейера
• Система водоснабжения с автономным питанием - включение насоса через солнечную батарею
• Цифровой станок с ЧПУ - коммутирование приводов осей X/Y/Z
• Шкаф управления лифта - контроль движения платформы по сигналу контроллера

Практические советы

• Перед монтажом проверьте напряжение на катушке - даже небольшое превышение 24 В может вызвать перегрев
• При использовании в системах с частыми включениями (более 300 раз/сутки) рекомендовано дополнительно установить RC-цепь для гашения дуги
• Для удобства обслуживания выбирайте модели с фиксирующими защёлками - они легко снимаются с рейки
• Обязательно учитывайте посадочный размер: контактор занимает одну секцию DIN-рейки, не забудьте про место рядом для других устройств
• При необходимости расширения функционала - можно заказать дополнительные вспомогательные контакты (NO/NK) отдельно, они совместимы с этой моделью
