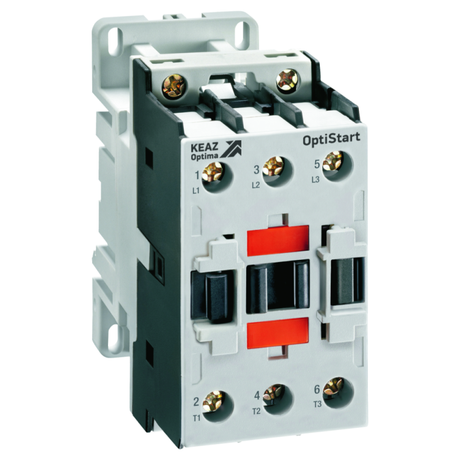

Контактор с катушкой управления DC OptiStart K-F-38-30-00-D024 | 334800 КЭАЗ

Контактор K-F-38-30-00-D024 от КэАЗ - это надёжный электромагнитный аппарат для коммутации трёхфазных двигателей мощностью до 18,5 кВт. Управление осуществляется через постоянный ток 24 В, а монтаж выполнен для DIN-рейки. Артикул 334800 подходит для автоматизации промышленного оборудования.

Назначение и область применения

Контактор K-F-38-30-00-D024 предназначен для частого включения и выключения трёхфазных электродвигателей. Он используется там, где требуется удалённое управление: на конвейерах, насосах, компрессорах, вентиляциях и других устройствах с периодической нагрузкой. Подходит для работы в распределительных щитах и пультах управления. Номинальный ток 38 А позволяет управлять двигателями до 18,5 кВт по классу AC-3.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток силовых контактов: 38 А (AC-3), до 56 А (AC-1)
• Количество нормально разомкнутых контактов: 3
• Мощность управляемого двигателя: до 18,5 кВт
• Способ монтажа: установка на DIN-рейку 35 мм
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Исполнение: открытое - корпус без внешней герметичной крышки

Совместимость и монтаж

K-F-38-30-00-D024 совместим с любой стандартной DIN-рейкой типа EN 60715. Для подключения силовых проводов используйте жилы сечением до 16 мм2 (медные). Обязательно затягивайте винты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит контактную группу. Устройство можно дополнять аксессуарами КЭАЗ: блоками вспомогательных контактов, RC-дугогашения, механической блокировкой.

Безопасность и стандарты

Контактор K-F-38-30-00-D024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет проверенную технологию электромагнитного привода, исключающую самопроизвольное включение после аварийного отключения. Открытый тип исполнения требует установки внутри закрытого шкафа - не предназначено для открытого монтажа вне помещений.

Преимущества

• Устойчивая работа при колебаниях напряжения управления +-10%
• Высокая долговечность - более 1 млн операций в условиях AC-3
• Легкий доступ к контактам для осмотра и замены
• Поддерживает работу с различными типами нагрузок: от бытовых насосов до тяжёлых станков
• Готов к использованию сразу после монтажа - не требует настроек

Ограничения применения

• Не для сред с высокой запылённостью, влагой или химическими парями - степень защиты IP20 не обеспечивает герметичность
• Запрещена установка в местах с температурой выше +60 C или ниже −25 C
• Не рекомендован для частого пуска двигателей свыше 10 раз в час - риск перегрева катушки
• Работает только с постоянным током 24 В; нельзя использовать вместо переменного аналога

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Переключение режимов вентиляции в HVAC-системах
• Коммутирование станков ЧПУ с контроллером PLC
• Обеспечение безопасного отключения в цепях с аварийной кнопкой E-stop

Практические советы

• Выбирая этот контактор, убедитесь, что ваш источник управления даёт стабильные 24 В постоянного тока - скачки напряжения снижают срок службы катушки
• При сборке щита соблюдайте минимальный зазор 50 мм вокруг аппарата для теплоотвода
• Для увеличения безопасности добавьте тепловое реле или предохранители в цепь питания двигателя - сам контактор не защищает от перегрузки
• Если нужна сигнализация состояния, установите вспомогательный контакт K-F-AXX рядом - он легко фиксируется на передней панели
• K-F-38-30-00-D024 от КэАЗ имеет одинаковый габарит с другими моделями серии - можно менять токи без изменения места монтажа
