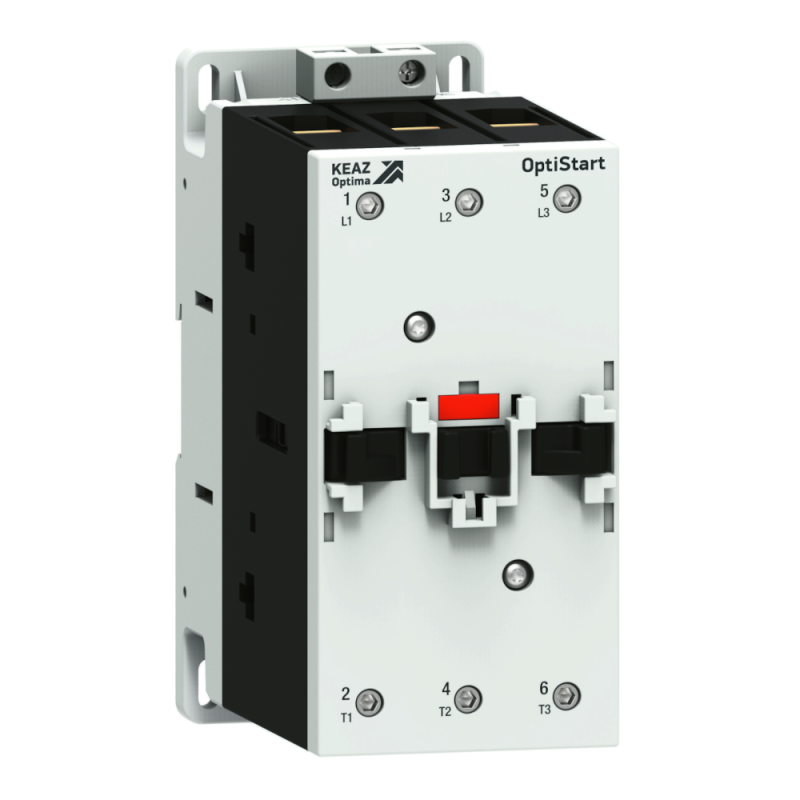

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-150-30-00-E230 | 334922 КЭАЗ

Контактор K-AF-150-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 75 кВт. Он сочетает надёжность механического контакта с преимуществами электронного управления катушки, что делает его удобным решением для автоматизированных систем на DIN-рейке.

Назначение и область применения

Контактор K-AF-150-30-00-E230 используется для коммутации силовых цепей переменного и постоянного тока. Подходит для управления трёхфазными асинхронными двигателями в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с высокой цикличностью включения. Благодаря электронному управлению катушкой, он эффективно работает в условиях нестабильного напряжения и частых пусков.

Технические характеристики

• Номинальный ток: 150 А (по классу AC-3 - для двигателей)
• Номинальная мощность двигателя: 75 кВт
• Напряжение управления: 230 В (AC/DC - совместимо с переменным и постоянным током)
• Количество НО силовых контактов: 3
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Подключение силовой цепи: винтовые зажимы
• Исполнение: открытое - без корпуса, требуется установка в щите

Совместимость и монтаж

K-AF-150-30-00-E230 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Управление осуществляется через катушку 230 В AC/DC, которая совместима с большинством контроллеров, PLC и реле времени. Монтаж допускается только внутри закрытых распределительных шкафов из-за степени защиты IP20. Прямое крепление на открытую поверхность запрещено.

Безопасность и стандарты

Контактор K-AF-150-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасное отключение при перегрузках и коротких замыканиях (в паре с предохранителем или автоматическим выключателем). Электронная система управления снижает риск сваривания контактов при импульсных нагрузках.

Преимущества

• Универсальная катушка AC/DC - позволяет работать как от сети 230 В переменного, так и постоянного тока без изменения оборудования
• Электронное управление - обеспечивает мягкое включение, снижает энергопотребление катушки на 80–90% после срабатывания, продлевает срок службы
• Малый габарит и DIN-монтаж - экономят место в щите, упрощают сборку
• Высокая долговечность - рассчитан на более чем 1 млн операций включения/отключения
• Низкий уровень тепловыделения - благодаря оптимизации работы катушки

Ограничения применения

• Не предназначена для работы вне закрытого шкафа - степень защиты IP20 не защищает от пыли, влаги и внешних воздействий
• Не подходит для управления однофазными нагрузками выше 150 А
• Запрещено применение в средах с взрывоопасными газами, пылью или агрессивными химическими веществами
• Работает только при напряжении управления +-10% от 230 В - при значительных просадках напряжения контакт может не сработать
• Не имеет встроенной защиты от перегрузки - обязательно использование внешнего теплового реле или автомата

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - частые пуски, необходима надёжная коммутация
• Управление насосной группой в системе водоснабжения - стабильная работа при колебаниях напряжения
• Промышленный вентилятор с частотным преобразователем - электронная катушка лучше реагирует на сигналы от ПЛК
• Система освещения крупного склада - когда требуется удалённое включение/выключение света по расписанию

Практические советы

• Перед монтажом проверьте соответствие сечения провода и момента затяжки винтов - слабый контакт вызывает нагрев
• Для длительной работы в условиях высоких температур (>40C) используйте дополнительное охлаждение или выбирайте модель с большим запасом по току
• Если питание системы переменное, убедитесь, что фаза и ноль правильно подключены к катушке - неверная полярность не повредит устройство, но может вызвать отказ
• K-AF-150-30-00-E230 можно комбинировать с дополнительными контактами, блокировками и временным реле из линейки OptiStart K - все аксессуары совместимы
• При замене старого контактора - учтите, что новый имеет меньшее потребление тока катушки; возможно, потребуется пересмотреть схему управления
