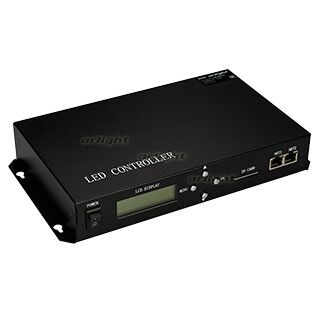

Контроллер HX-801TC (122880 pix, 220V, SD-карта) (Arlight, -) - 022187

Контроллер Arlight HX-801TC предназначен для централизованного управления крупными светодиодными системами до 122 880 пикселей через Ethernet-сеть. Он работает от сети 230 В, записывает программы на SD-карту и управляет до 96 вторичных контроллеров HX-801RC - идеально для сложных световых установок, где нужна точная синхронизация.

Назначение и область применения

Контроллер Arlight HX-801TC - мастер-устройство, которое не подключается напрямую к светодиодным лентам или модулям. Его задача - управлять другими контроллерами (до 96 штук модели HX-801RC), передавая им команды на изменение цвета, яркости и эффектов. Подходит для больших объектов: фасадов зданий, рекламных щитов, сценических решений, архитектурной подсветки и медиафасадов, где требуется единый контроль над множеством источников света.

Технические характеристики

• Входное напряжение: 230 В (стандартная сеть переменного тока)
• Максимальная нагрузка: до 122 880 пикселей (через сеть из вторичных контроллеров)
• Выходы: два порта Ethernet (RJ45) для подключения контроллеров HX-801RC
• Количество цветовых каналов: 3 (RGB-управление)
• Хранение программ: SD-карта (формат поддерживается ПО LED Build)
• Исполнение: динамическое - позволяет запускать сложные анимационные сценарии
• Тип управления: программируемый - настройка через ПО, не требует жестко заданных схем
• Корпус: металлический - обеспечивает прочность и теплоотвод
• Степень защиты: IP20 - защищён от прикосновений и предметов более 12 мм, не защищён от воды
• Габариты: 270 × 150 × 44 мм

Совместимость и монтаж

Контроллер Arlight HX-801TC совместим исключительно с контроллерами HX-801RC (артикул 018549). Каждый HX-801RC может обслуживать до 1280 пикселей - таким образом, 96 устройств дают максимум 122 880 пикселей. Для работы необходима SD-карта с предварительно записанными программами через ПО LED Build. Устройство подключается к сети 230 В через клеммы на корпусе. Ethernet-выходы используются для последовательного или звездообразного соединения с HX-801RC. Монтаж выполняется в закрытом помещении, на стене или DIN-рейке (не указано наличие крепления - требуется самостоятельное решение).

Безопасность и стандарты

Контроллер соответствует уровню защиты IP20 - не предназначен для установки во влажных помещениях, на улице или в местах с риском попадания пыли и жидкостей. Корпус выполнен из металла, что снижает риск перегрева, но не заменяет внешнюю защитную среду. Работает от бытовой сети 230 В - требует соблюдения правил электробезопасности при подключении.

Преимущества

• Поддержка большого количества пикселей - один контроллер управляет целой сетью, уменьшая количество проводов и узлов управления
• Запись программ на SD-карту - легко менять сценарии без доступа к компьютеру после первоначальной настройки
• Два Ethernet-порта - позволяют организовать сеть с резервированием или расширить зону покрытия
• Программируемость через ПО LED Build - гибкая настройка эффектов, временных интервалов и переходов
• Металлический корпус - повышает долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не подключается напрямую к светодиодным лентам - обязательно нужны вторичные контроллеры HX-801RC
• IP20 - нельзя использовать вне помещений, в сырых или пыльных условиях
• Требуется ПО LED Build для создания и записи программ - без него невозможно настроить работу
• Нет встроенного Wi-Fi или USB - все изменения программ осуществляются через SD-карту
• Работает только с сетью 230 В - несовместим с 12/24 В постоянного тока

Примеры использования

• Фасад торгового центра с RGB-подсветкой, где каждый этаж - отдельный контроллер HX-801RC, а HX-801TC координирует весь спектакль
• Арт-объект в выставочном зале: 80 лент с разными эффектами, синхронизированные одним HX-801TC
• Сцена театра: 48 модулей с адресными диодами, управляемые через Ethernet-сеть от одного Master-контроллера

Практические советы

• Перед монтажом проверьте, что все HX-801RC уже прошиты и работают - HX-801TC лишь отправляет команды, не диагностирует ошибки на удалённых устройствах
• Используйте качественные SD-карты класса U1/U3 - медленные карты могут вызывать сбои в воспроизведении анимаций
• Обеспечьте доступ к контроллеру для замены SD-карты - он расположен внутри корпуса, требует демонтажа
• При прокладке Ethernet-кабелей используйте экранированные провода (UTP Cat5e/Cat6) и избегайте близости силовых линий
• Учитывайте габариты 270×150×44 мм - место для установки должно позволять свободный доступ к разъёмам и карте
