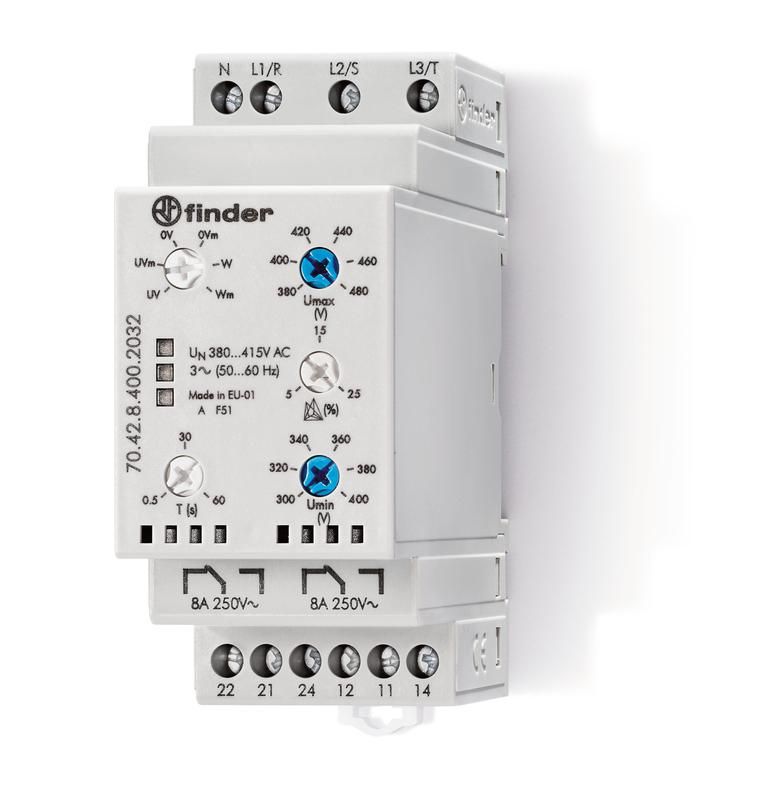

Контрольное реле для 3-фазных сетей, пониженное/повышенное напряжение, обрыв/чередование/асимметрия фаз, контроль нейтрали, настраиваемые диапазоны, выход 2CO 8А, ширина 35мм, степень защиты IP20 - 704284002032 FINDER 70.42.8.400.2032

Реле контрольное для 3-фазных сетей Finder 70.42.8.400.2032 обеспечивает надёжную защиту оборудования от аварийных режимов трёхфазной сети: перенапряжения, недонапряжения, обрыва фаз, чередования и асимметрии. Устройство с двумя переключающими контактами 8 А и настраиваемыми порогами подходит для автоматизации систем управления на промышленных объектах.

Назначение и область применения

Реле контрольное для 3-фазных сетей Finder 70.42.8.400.2032 контролирует качество электроэнергии в трёхфазных цепях переменного тока. Оно отключает нагрузку при возникновении опасных условий: когда напряжение выходит за установленные пределы, пропадает одна или несколько фаз, меняется порядок следования фаз или наблюдается значительная асимметрия между фазами. Также устройство проверяет состояние нейтрального провода. Применяется в системах управления насосами, компрессорами, конвейерами, станками, HVAC-оборудованием и других устройствах, чувствительных к качеству питания.

Технические характеристики

• Номинальное напряжение питания: 400 В переменного тока
• Диапазоны измерения: 300–400 В или 380–480 В (выбор через перемычку)
• Порог срабатывания: 300–480 В (в зависимости от выбранного диапазона)
• Гистерезис: да - предотвращает частые переключения при колебаниях напряжения
• Задержка отключения: регулируемая от 0,5 до 60 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Выход: два переключающих контакта (2CO), rated 8 А
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначено для уличной установки
• Ширина: 35 мм - совместимо с DIN-рейкой
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: самозатухающий пластик
• Соответствие нормам: EN 61810-3

Совместимость и монтаж

Реле контрольное для 3-фазных сетей Finder 70.42.8.400.2032 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые клеммы - достаточно отвертки. Для работы требуется подача напряжения 400 В на входные клеммы L1, L2, L3 и N. Выходные контакты (2CO) можно использовать для управления катушками контакторов, сигнализацией или другими устройствами до 8 А. Обязательно соблюдать полярность при подключении нейтрали - её отсутствие вызывает срабатывание реле. Монтаж выполняется в щите с достаточным доступом для обслуживания.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который гарантирует безопасность коммутационных устройств. Класс защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли - поэтому установка возможна только внутри закрытых распределительных щитов. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с умеренным климатом, включая неотапливаемые зоны при условии отсутствия конденсата.

Преимущества

• Настройка двух диапазонов напряжения - удобно для различных типов сетей (380 В или 400 В)
• Регулируемая задержка отключения снижает количество ложных срабатываний
• Контроль нейтрали повышает надёжность - особенно важно при несимметричных нагрузках
• Гистерезис предотвращает “дребезг” контактов при нестабильном напряжении
• Два независимых контакта позволяют одновременно управлять несколькими цепями (например, отключение и сигнал тревоги)

Ограничения применения

• Не предназначен для установки вне помещений - IP20 не защищает от воды и пыли
• Не работает при постоянном токе - только переменный ток 50/60 Гц
• Максимальный ток нагрузки - 8 А; для больших токов требуется использование внешнего контактора
• Не имеет встроенного источника питания - требует подключения к трёхфазной сети
• Не поддерживает удалённый мониторинг или цифровую интерфейсную связь

Примеры использования

• Защита насосной станции от перегрузки при просадке напряжения в сети
• Автоматическое отключение конвейера при изменении чередования фаз после ремонта
• Контроль качества питания вентиляционного оборудования в холодильных камерах
• Обеспечение безопасности CNC-станков при нестабильном питании на производстве
• Индикация обрыва нейтрали в распределительных щитах жилых домов

Практические советы

• Выбирайте диапазон 300–400 В для старых сетей, 380–480 В - для современных, где напряжение ближе к 400 В
• При настройке задержки отключения учитывайте время запуска двигателя - лучше выбрать 5–15 секунд
• Проверьте целостность нулевого провода перед первым включением - реле сработает при его отсутствии
• Не используйте реле в цепях с высокими импульсными помехами - может вызвать ложные срабатывания
• При замене аналогичного устройства убедитесь, что новый экземпляр Finder 70.42.8.400.2032 имеет те же настройки диапазонов и задержек
