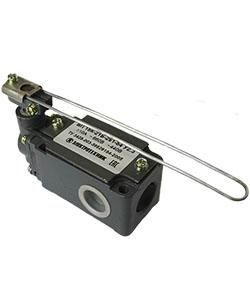

Выключатель путевой ВП 15К-21Б-261-54 У2.8 рычаг регулируемый по длине прямого действия IP54 - ET004579 Электротехник

Выключатель путевой ВП 15К-21Б-261-54 У2.8 от бренда Электротехник - устройство для фиксации и контроля положения движущихся узлов в автоматических системах. Его регулируемый рычаг и защита IP54 делают его надёжным решением для промышленной автоматизации, особенно там, где важна точность и долговечность.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-261-54 У2.8 используется для автоматического отключения или включения электрической цепи при достижении механизмом заданного положения. Применяется в системах управления, сигнализации и контроля перемещений: на конвейерах, лифтах, станках, шлюзах, дверях автоматических ворот и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В - подходит для сетей переменного и постоянного тока в промышленном оборудовании;
• Номинальный ток: 10 А - способен коммутировать нагрузки средней мощности без перегрева;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Тип толкателя: регулируемый поворотный рычаг - позволяет менять длину рычага и угол срабатывания под нужды установки;
• Количество нормально открытых (НО) контактов: 1 - один контакт, который замыкается при срабатывании;
• Способ монтажа: на винты - крепится болтами через отверстия в корпусе;
• Габариты: 243×40×44 мм - компактный размер, удобен для установки в ограниченных пространствах;
• Материал корпуса: силумин (алюминиево-кремниевый сплав) - лёгкий, прочный, устойчив к коррозии и механическим нагрузкам.

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-261-54 У2.8 совместим с большинством стандартных крепёжных систем, используемых в промышленном оборудовании. Для монтажа требуется доступ к двум или более точкам крепления - отверстия расположены на боковой поверхности корпуса. Подключение проводов осуществляется к клеммам внутри корпуса; перед работой необходимо отключить питание. Рычаг можно свободно регулировать по длине - это позволяет точно настроить момент срабатывания под конкретную траекторию движения детали. Не требует внешнего питания - работает как пассивный выключатель.

Безопасность и стандарты

Устройство соответствует требованиям к промышленным выключателям по степени защиты IP54, что обеспечивает безопасную работу в условиях повышенной запылённости и возможного попадания влаги. Материал корпуса - силумин - не поддерживает горение и не создаёт искр при ударах, что снижает риск возгорания в взрывоопасных зонах класса 21/22. Соответствие ГОСТ Р 50030.5.1 и другим отраслевым стандартам подтверждено испытаниями производителя.

Преимущества

• Регулируемый рычаг даёт гибкую настройку точки срабатывания без замены деталей;
• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов срабатывания;
• Лёгкий и прочный корпус из силумина снижает нагрузку на крепление и устойчив к вибрациям;
• Защита IP54 позволяет использовать в помещениях с влажностью, пылью, масляными брызгами - например, на заводах, в цехах, на элеваторах.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью;
• Не рекомендован для экстремальных температур ниже -40C и выше +60C - материал и внутренние компоненты не оптимизированы для таких условий;
• Один нормально открытый контакт - нельзя использовать для сложных схем, требующих нескольких контактов (например, НЗ+НО);
• Не подходит для взрывоопасных зон класса 0, 1, 2 - отсутствует сертификат взрывозащиты Ex.

Примеры использования

• На конвейере: срабатывает при достижении продуктом крайнего положения, отключая двигатель;
• На двери шкафа оборудования: при открывании включается сигнал тревоги;
• На подъёмнике: фиксирует верхнее и нижнее положение платформы;
• На станке с ЧПУ: контролирует положение суппорта или стола во время цикла обработки.

Практические советы

• Перед установкой проверьте, чтобы рычаг мог беспрепятственно поворачиваться - не допускайте заклинивания или перекоса;
• Используйте антивибрационные прокладки при креплении на массивных машинах - это продлит срок службы контактов;
• При настройке рычага начните с максимальной длины, затем постепенно укорачивайте до нужного момента срабатывания - так проще добиться точности;
• Обязательно проверяйте целостность изоляции и состояние контактов после первых 100–200 циклов работы - особенно в пыльных условиях;
• Артикул et004579 - это тот же самый Выключатель путевой ВП 15К-21Б-261-54 У2.8, просто в каталоге магазина. Убедитесь, что заказываете именно этот артикул - другие модели серии имеют другой тип толкателя или число контактов.
