Выключатель путевой ВП15К-21Б-291-54 У2.8 рычаг с роликом регулируемый по длине прямого действия IP54 Электротехник ET004429

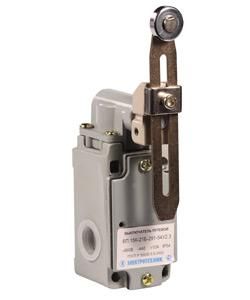

Выключатель путевой Электротехник ВП 15К-21Б-291-54 У2.8 — устройство для автоматического отключения оборудования при достижении заданного положения механическим воздействием. Подходит для установки на станках, конвейерах и других механизмах с движущимися частями. Корпус из силумина и степень защиты IP54 обеспечивают надёжную работу в условиях пыли и перепадов температур.

Назначение и область применения

Выключатель путевой ВП 15К-21Б-291-54 У2.8 используется для контроля положения подвижных узлов в автоматических системах. Когда объект, например, стол станка или тележка конвейера, достигает определённой точки, рычаг с роликом активирует контакт — замыкает или размыкает цепь. Это позволяет остановить механизм, изменить направление движения или запустить следующую операцию. Применяется в машиностроении, логистике, пищевой и химической промышленности. Подходит для систем безопасности, где требуется точное срабатывание при физическом контакте.

Технические характеристики

• Номинальное напряжение: до 660 В переменного или постоянного тока
• Номинальный ток: 10 А — допустимая нагрузка для каждого контакта
• Количество контактов: один нормально открытый (НО) и один нормально закрытый (НЗ)
• Тип толкателя: регулируемый рычаг с роликом — обеспечивает плавное срабатывание даже при боковом контакте
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Рабочая температура: от –50 °C до +50 °C — работает в холодных ангарах и жарких цехах
• Материал корпуса: силумин — легкий, прочный сплав алюминия с кремнием, устойчив к коррозии
• Габариты: 195×40×44 мм — компактный размер для плотной компоновки
• Климатическое исполнение: У2 — предназначен для умеренного климата с возможностью эксплуатации в помещениях и под навесами
• Подключение: нейтральные клеммы — провода подсоединяются прямо к выводам без необходимости переходников
• Способ монтажа: монтажная плата — крепится через отверстия в корпусе на поверхность, не требует DIN-рейки

Совместимость и монтаж

Выключатель путевой ВП 15К-21Б-291-54 У2.8 монтируется на любую плоскую поверхность с помощью четырёх крепёжных отверстий по углам корпуса. Диаметр отверстий не указан — рекомендуется использовать сверло 5–6 мм и болты М4. Рычаг можно регулировать по длине вручную — поворотом фиксирующего винта и перемещением самого рычага. После настройки затяните винт для фиксации. Учитывайте, что ролик должен свободно кататься по поверхности детали — не допускайте бокового трения или заедания. Для проверки работоспособности перед запуском системы используйте тестовый режим: медленно подведите объект к рычагу и убедитесь, что контакты срабатывают чётко.

Безопасность и стандарты

Выключатель путевой Электротехник ВП 15К-21Б-291-54 У2.8 соответствует требованиям ТУ 3428-003-59826184-2005. Сертифицирован для использования в системах безопасности благодаря наличию двух независимых контактов (НО и НЗ), которые позволяют реализовать схемы с контролем целостности сигнала. Однако не предназначен для взрывоопасных зон — отсутствует маркировка Ex.

Преимущества

• Регулируемый рычаг с роликом снижает риск повреждения при ударном контакте и увеличивает срок службы
• Широкий диапазон температур (-50…+50 °C) позволяет применять в суровых условиях
• IP54 обеспечивает устойчивость к пыли и влаге без дополнительных кожухов
• Два типа контактов (НО и НЗ) дают гибкость в проектировании цепей управления
• Корпус из силумина устойчив к деформациям и не требует окраски или антикоррозийной обработки

Ограничения применения

• Не предназначена для погружения в жидкости — IP54 не гарантирует защиту от струй под давлением или длительного контакта с водой
• Не подходит для высоких скоростей (>3 м/с): при быстром ударе рычаг может не успеть сработать или повредиться
• Не имеет встроенного индикационного света — нельзя визуально определить состояние контакта без внешнего устройства
• Монтаж на плату требует предварительного просверливания отверстий — невозможно крепление на DIN-рейку
• Не рекомендован для использования в агрессивных химических средах — силумин устойчив к воздуху, но не к кислотам и щелочам

Примеры использования

• На конвейере: рычаг срабатывает при достижении тележкой крайней точки — отключает двигатель и запускает обратный ход
• На металлорежущем станке: ограничивает ход инструмента в крайних положениях, предотвращая выход за границы
• В шахтном лифте: служит концевым выключателем для аварийной остановки при превышении верхней или нижней отметки
• На автоматической линии упаковки: регистрирует наличие продукта в нужной позиции и подаёт сигнал на клапан

Практические советы

• Перед установкой проверьте, чтобы рычаг мог свободно качаться без препятствий — даже малые перекосы вызывают преждевременный износ ролика
• Используйте смазку на оси рычага раз в 3–6 месяцев — особенно в условиях повышенной запылённости
• При использовании в системах безопасности обязательно подключайте оба контакта (НО и НЗ) в последовательную цепь с контроллером — так повысится отказоустойчивость
• Если необходимо удлинить рычаг — не меняйте его конструктивно; вместо этого выберите модель с более длинным рычагом или используйте внешний толкатель
• При замене старого выключателя — совпадают ли габариты? Размеры 195×40×44 мм отличаются от многих аналогов — проверьте место установки
