Взрывозащищенная клеммная коробка из алюминия TBE-A-12 -(6xCBC.2) -1x6018ANP22BKM2SB(A) - 1x6018ANP22BKM2SB(B) 1x6018ANP22BKM2SB(C) -1x6018ANP22BKM2SB(D)1Ex e IIC Т5 Gb /Ex tb IIIC T95°C Db IP66 1201.121.20.012 ДКС

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 от DKC предназначена для безопасного соединения проводов во взрывоопасных зонах. Модель 1201.121.20.012 обеспечивает надежную герметизацию и механическую прочность в условиях повышенной опасности, где используются небронированные кабели до 13 мм в диаметре.

Назначение и область применения

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 используется для коммутации и распределения электрических сигналов в средах с риском возникновения взрыва газов, паров или пыли. Подходит для установки на объектах нефтегазовой, химической, фармацевтической и угольной промышленности — например, рядом с насосными станциями, транспортерами, емкостями с легковоспламеняющимися веществами.

Технические характеристики

• Материал корпуса: алюминий — устойчив к коррозии, легкий, хорошо рассеивает тепло
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Взрывозащита: 1Ex e IIC T5 Gb (для газовых сред) + Ex tb IIIC T95°C Db (для пылевых сред)
• Рабочая температура: от –60 °C до +40 °C
• Габариты: 120×120×90 мм
• Количество клемм: 6 шт. типа CBC.2, рассчитаны на сечение провода до 2,5 мм²
• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,25 кг, падающего с 40 см)
• Крепление крышки: винтовое — обеспечивает плотное закрытие и предотвращает самопроизвольное открывание
• Способ монтажа: открытый — крепится болтами к стене, полу или опоре

Совместимость и монтаж

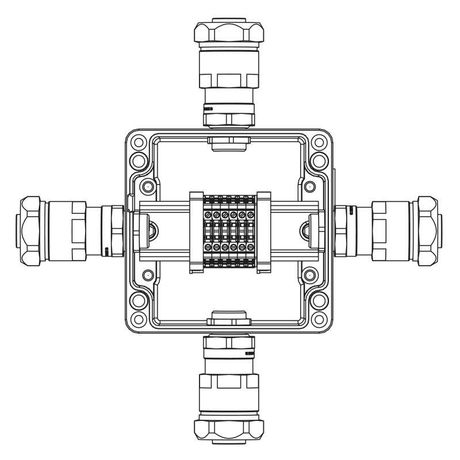

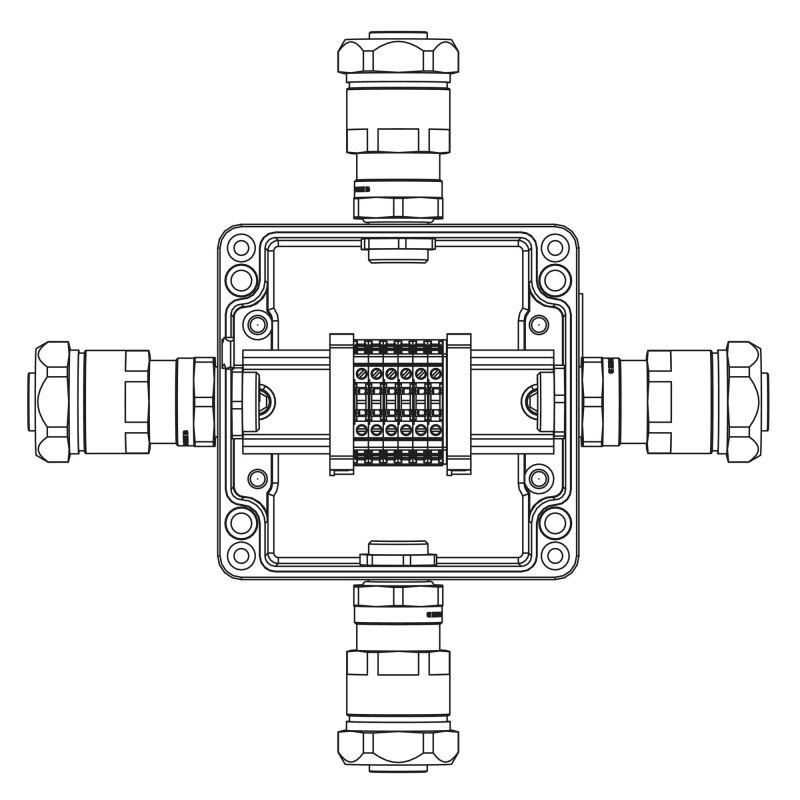

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 имеет четыре взрывозащищенных кабельных ввода ANP (по одному с каждой стороны): M20×1,5, подходят для небронированных кабелей диаметром 8–13 мм. Все вводы выполнены из никелированной латуни — устойчивы к коррозии и механическому износу. Для монтажа используйте стандартные инструменты: отвертки, ключи, плоскогубцы. Убедитесь, что кабель не пережат при затяжке ввода — это сохраняет герметичность и целостность изоляции. Коробка не требует специальных инструментов, но все работы должны выполняться в соответствии с требованиями ГОСТ Р 51330.10 и ПУЭ.

Безопасность и стандарты

• Соответствует международным нормам IEC 60079-0, IEC 60079-1 (взрывозащита типа “е”)
• Подтверждает классификацию по пыле-взрывозащите согласно IEC 60079-31 (тип “tb”)
• Имеет сертификат соответствия GOST R и ЕАЭС
• Обеспечивает уровень безопасности Gb (высокий) и Db (высокий) — допущено к применению в зонах 1, 2, 21, 22

Преимущества

• Алюминиевый корпус снижает вес по сравнению со стальными аналогами, упрощает транспортировку и монтаж
• Четыре ввода позволяют организовать многоканальное подключение без необходимости в дополнительных переходниках
• Высокая степень защиты IP66 гарантирует работу даже в условиях дождя, мойки или запыленности
• Клеммы CBC.2 обеспечивают надежный контакт при малом усилии затяжки — исключают повреждение жил
• Температурный класс T5 (до 100 °C поверхности) позволяет использовать в средах с высокой температурой окружающей среды

Ограничения применения

• Не предназначен для бронированных кабелей — использование таких кабелей нарушит взрывозащиту
• Запрещается вскрытие корпуса при наличии напряжения — работа возможна только после отключения питания и соблюдения процедур блокировки
• Не рекомендуется эксплуатация при температурах выше +40 °C — превышение может вызвать деформацию материалов и потерю герметичности
• Не применяется в зонах с постоянным воздействием солевых растворов, кислот или щелочей — алюминий подвержен химической коррозии
• Не совместим с кабелями диаметром менее 8 мм или более 13 мм — требуется точное соответствие размерам вводов

Примеры использования

• Распределительная коробка на нефтяном месторождении — соединение сигнальных кабелей датчиков давления
• Конвейерная система на химзаводе — подключение терморезисторов и энкодеров в зоне 21
• Цех по производству порошка — коммутация цепей управления в помещении с воспламеняемой пылью
• Насосная станция — подключение частотного преобразователя через один из четырех вводов

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 8–13 мм; при меньшем диаметре используйте уплотнительные кольца
• Затягивайте вводы равномерно — переусилие может повредить резьбу или уплотнение
• При использовании нескольких кабелей распределяйте нагрузку по сторонам корпуса — так снижается механическая нагрузка на одну точку
• После сборки проверьте герметичность: слегка надавите на крышку — она должна плотно прилегать без люфта
• Для обслуживания отсоединяйте питание, снимайте крышку и работайте в защищенной зоне — не допускайте образование искр
• При замене клемм используйте оригинальные CBC.2 — другие типы могут не соответствовать требованиям взрывозащиты
