Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(B)-1xKAEPM2MHK-20(C)-1xKAEPM2MHK-20(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 - 1201.121.22.11A ДКС

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(B)-1xKAEPM2MHK-20(C)-1xKAEPM2MHK-20(D) 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 предназначена для безопасного соединения проводов во взрывоопасных зонах. Коробка выполнена из алюминия, имеет высокую степень защиты IP66 и соответствует требованиям взрывозащиты для групп газов IIC и пылей IIIC. Бренд DKC (ДКС) обеспечивает надежность исполнения, а артикул 1201.121.22.11a указывает на конкретную комплектацию с четырьмя кабельными вводами и шестью клеммами.

Назначение и область применения

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(B)-1xKAEPM2MHK-20(C)-1xKAEPM2MHK-20(D) используется для коммутации и распределения электрических сигналов в средах с повышенной опасностью возгорания или взрыва. Подходит для установки в зонах класса 1 (газовые смеси группы IIC) и 21 (пылевые среды группы IIIC). Применяется на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах, фармацевтических цехах и других местах, где возможна утечка горючих паров или аэрозолей.

Технические характеристики

• Материал корпуса: алюминий — легкий, коррозионностойкий, хорошо рассеивает тепло
• Габариты: 120×120×90 мм — компактный размер для ограниченного пространства
• Степень защиты: IP66 — полная герметичность от пыли и защита от мощных струй воды
• Температурный диапазон: от –60 °C до +55 °C — работает в экстремальных условиях, включая холодные регионы
• Электрические параметры: U_n = 500 В, I_n = 24 А — допустимо подключение нагрузок до 24 ампер
• Количество клемм: 6 шт. типа CBC.2 — для многожильных и одножильных проводов
• Ударопрочность: IK07 — выдерживает удар энергии 1 Дж (эквивалент падения 1 кг с высоты 10 см)
• Крепление крышки: винтовое — надежное, позволяет многократно открывать и закрывать
• Способ монтажа: открытая установка — крепится болтами к стене, полу или опоре

Совместимость и монтаж

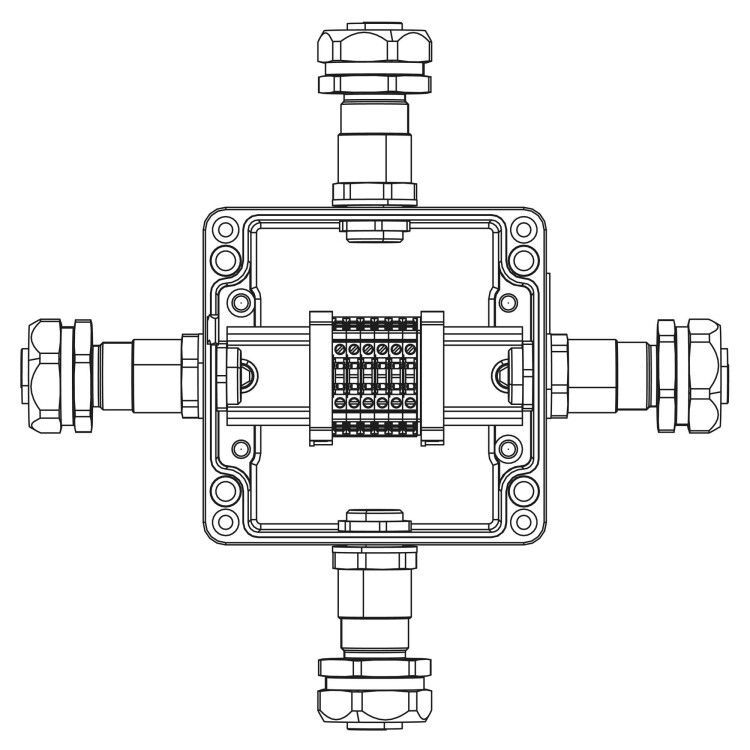

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(B)-1xKAEPM2MHK-20(C)-1xKAEPM2MHK-20(D) оснащена четырьмя универсальными кабельными вводами серии KAEPM2MHK-20 (по одному на каждую сторону). Все вводы имеют резьбу M20×1,5 и подходят для бронированных и небронированных кабелей с внешним диаметром 5,8–12 мм. Для монтажа используйте стандартные инструменты: отвертки, ключи, плоскогубцы. Убедитесь, что кабельные вводы плотно затянуты — это сохраняет степень защиты IP66. Клеммы CBC.2 позволяют зажимать жилы сечением до 2,5 мм². Перед подключением проверьте соответствие тока и напряжения нагрузки заявленным значениям (24 А, 500 В).

Безопасность и стандарты

• Маркировка взрывозащиты: 1Ex e IIC T5 Gb — для оборудования категории 2G (зоны 1), тип защиты “взрывозащищенная оболочка” (e), группа газов IIC, максимальная температура поверхности 100 °C (T5)
• Дополнительно: Ex tb IIIC T95°C Db — для пылевых зон 21, тип защиты “повышенная безопасность” (tb), группа пыли IIIC, предельная температура поверхности 95 °C
• Соответствует ГОСТ Р 51330.10, IEC 60079-1, IEC 60079-7, IEC 60079-31
• Классификация по безопасности: Gb (высокий уровень защиты для газов), Db (высокий уровень для пыли)

Преимущества

• Алюминиевый корпус снижает риск образования искр и эффективно отводит тепло
• Четыре ввода обеспечивают гибкость подключения кабелей с разных направлений
• Высокая степень защиты IP66 исключает попадание пыли и влаги даже при мойке
• Винтовое крепление крышки гарантирует долговечность и удобство обслуживания
• Поддержка двух типов взрывозащиты (для газов и пыли) делает коробку универсальной

Ограничения применения

• Не применяется в зонах с постоянным погружением в жидкости — IP66 не обеспечивает длительную герметичность при погружении
• Запрещено использовать при температурах выше +55 °C — перегрев может повредить изоляцию клемм и корпус
• Не предназначен для работы в агрессивных химических средах (например, концентрированные кислоты, щелочи)
• Клеммы CBC.2 не поддерживают провода сечением более 2,5 мм² — превышение вызовет нагрев и выход из строя
• Не рекомендуется применять в зонах 0 и 20 — требуются более строгие степени защиты (Ex ia, Ex ma)

Примеры использования

• Распределительная коробка на нефтяном насосе в зоне 1 (газовая среда)
• Коммутация датчиков уровня на элеваторе зернового хранилища (пылевая среда 21)
• Подключение частотного преобразователя к двигателю в химическом цехе
• Обвязка вентиляционного канала с взрывоопасными парами растворителей

Практические советы

• Перед первым запуском проверьте затяжку всех вводов — слабое крепление нарушает IP66
• Используйте термостойкие кабели с изоляцией, совместимой с температурой T5 (до 100 °C)
• При замене клемм — только оригинальные CBC.2; другие типы могут нарушить взрывозащиту
• При монтаже в пылевых зонах — периодически очищайте поверхность от осевшей пыли
• Для доступа к клеммам — всегда отключайте питание и соблюдайте процедуры LOTO (блокировка/маркировка)
• При необходимости удлинения кабелей — используйте только взрывозащищённые ответвители того же класса
