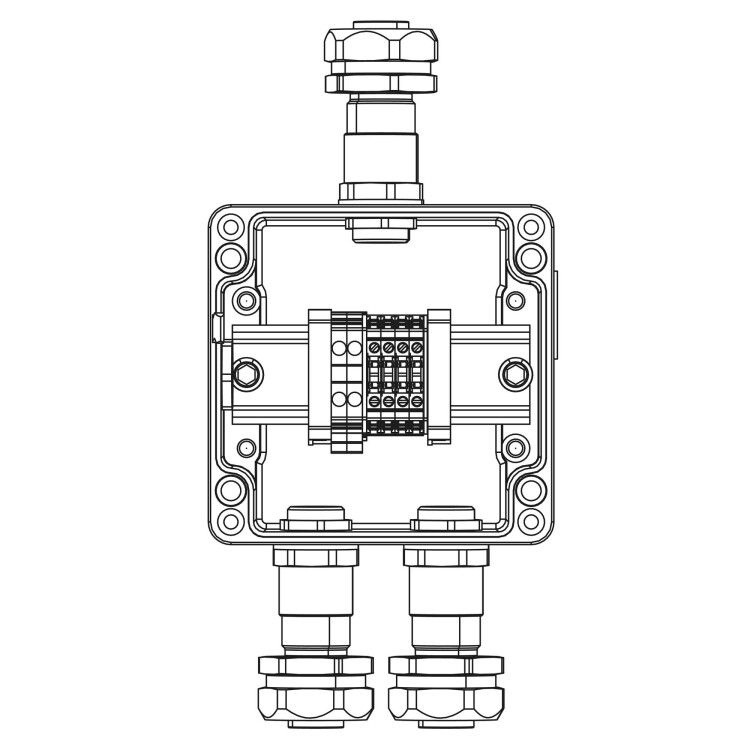

Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 - 1201.121.22.11C ДКС

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 от DKC предназначена для безопасного соединения проводов во взрывоопасных зонах. Корпус из алюминия обеспечивает прочность и устойчивость к коррозии, а высокая степень защиты IP66 позволяет использовать её в условиях пыли, влаги и перепадов температур.

Назначение и область применения

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12... используется для коммутации и распределения электрических сигналов в зонах с повышенной опасностью возгорания или взрыва. Подходит для установки на объектах нефтегазовой, химической, горнодобывающей промышленности, где присутствуют газовые или пылевые взрывоопасные среды класса IIC и IIIC. Применяется в системах автоматизации, управления насосами, компрессорами, конвейерами и другим оборудованием, работающим в экстремальных условиях.

Технические характеристики

• Материал корпуса: алюминий — легкий, коррозионностойкий, не образует искр при ударах
• Габариты: 120×120×90 мм
• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Диапазон рабочих температур: от -60 °C до +55 °C
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,25 кг, падающего с 40 см)
• Количество клемм:
  • CBC.2 — 2 шт. (для однопроволочных проводов)
  • CBC.2(i) — 2 шт. (с возможностью фиксации многожильных проводов)
  • TEO.2 — 2 шт. (для быстрого подключения и отключения)
• Кабельные вводы:
  • Сторона A: 2 × KAEPM2MHK-20(A) — M20×1,5, диаметр кабеля 5,8–12 мм, никелированная латунь
  • Сторона C: 1 × KAEPM2MHK-20(C) — аналогичный тип, для одного входа
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb / Ex tb IIIC T95°C Db — соответствует требованиям ЕАЭС и IEC
• Способ монтажа: открытая установка на стену или опорную поверхность
• Закрепление крышки: винтовое, с герметизирующим уплотнителем

Совместимость и монтаж

Клеммная коробка взрывозащищенная алюминиевая TBE-A-12... совместима с кабелями с внешним диаметром 5,8–12 мм — как бронированными, так и небронированными. Для монтажа требуется доступ к двум сторонам корпуса: сторона A — для двух кабелей, сторона C — для одного. Установка выполняется на вертикальную или горизонтальную поверхность с помощью болтов через крепёжные отверстия в основании. Перед монтажом проверьте соответствие диаметра кабеля вводам — не допускается использование кабелей меньше 5,8 мм или больше 12 мм. Герметизация достигается за счёт резьбового затягивания вводов и плотного прилегания крышки. После сборки обязательно проверьте момент затяжки винтов — переусердствовать нельзя, чтобы не повредить резьбу или уплотнители.

Безопасность и стандарты

Изделие сертифицировано по следующим нормам:

• 1Ex e IIC T5 Gb — взрывозащита типа “увеличение безопасности” для газовых сред группы IIC, максимальная температура поверхности 100 °C (класс T5), уровень защиты Gb — для зон 1 и 2
• Ex tb IIIC T95°C Db — взрывозащита типа “защита оболочки” для пылевых сред группы IIIC, предельная температура поверхности 95 °C, уровень защиты Db — для зон 21 и 22
• IP66 — согласно IEC 60529
• IK07 — согласно IEC 62262

Обеспечивает надёжную работу в зонах, где возможна концентрация паров бензола, водорода, этилена, а также воспламеняемой пыли (угольной, древесной, пластиковой).

Преимущества

• Алюминиевый корпус — не требует антикоррозийной обработки, долговечен даже в агрессивных средах
• Высокая степень защиты IP66 — работает в сырых, запылённых и атмосферных условиях
• Поддержка нескольких типов клемм — удобно для комбинирования различных типов проводов
• Никелированные латунные вводы — устойчивы к окислению, обеспечивают надёжный контакт и долгий срок службы
• Соответствие двум типам взрывозащиты (Ex e и Ex tb) — универсальное решение для зон с газово-пылевыми рисками
• Ударопрочность IK07 — выдерживает механические воздействия на производстве

Ограничения применения

• Не предназначен для установки внутри замкнутых щитов — только открытая установка
• Максимальная температура окружающей среды +55 °C; при более высоких температурах возможен перегрев клемм
• Не рекомендовано применение в средах с постоянным контактом с морской водой или соляными туманами — алюминий может подвергаться электрохимической коррозии
• Кабельные вводы рассчитаны только на диаметр 5,8–12 мм — использование других размеров нарушает степень защиты IP66
• Не следует открывать крышку при наличии напряжения — работы должны проводиться после отключения питания и блокировки цепи

Примеры использования

• Распределительная коробка на нефтяном месторождении — соединяет кабели от датчиков давления и температуры
• Контрольный пункт на химическом заводе — подключает сигнализацию и управление клапанами в зоне с выбросами растворителей
• Линия производства пищевых порошков — обеспечивает безопасное подключение двигателей к частотному преобразователю
• Шахта угледобычи — монтаж клеммной коробки рядом с вентиляционным каналом для передачи сигналов от датчиков метана

Практические советы

• Перед первым использованием проверьте целостность уплотнений крышки — трещины или деформации недопустимы
• При подключении многожильных проводов используйте клеммы CBC.2(i) — они имеют специальные зажимы для лучшего контакта
• Не забудьте закрутить все вводы до упора — слабо затянутый ввод снижает защиту IP66
• При необходимости замены клемм — отключите питание, снимите крышку и используйте только оригинальные клеммы того же типа
• При длительной эксплуатации в холоде (-40…-60 °C) проверяйте эластичность уплотнителей — при потере эластичности замените их
• Для обслуживания используйте инструмент с немагнитными наконечниками — исключите возможность искрообразования
