Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 - 1201.121.22.11B ДКС

Клеммная коробка взрывозащищенная из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C) 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 — устройство для безопасного соединения проводов во взрывоопасных зонах класса IIC и IIIC, выполнено из прочного алюминия и соответствует требованиям взрывозащиты. Бренд DKC (ДКС) обеспечивает надежность в условиях экстремальных температур и высокой запыленности.

Назначение и область применения

Клеммная коробка взрывозащищенная из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C) 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 предназначена для монтажа электрических соединений в средах с повышенной опасностью возгорания и взрыва. Подходит для использования на объектах нефтегазовой, химической, горнодобывающей промышленности, где присутствуют газовые смеси (класс IIC) или пылевые облака (класс IIIC). Коробка защищает контакты от внешних воздействий и предотвращает искрообразование, способное вызвать детонацию.

Технические характеристики

• Материал корпуса: алюминий — легкий, устойчивый к коррозии, не образует искр при ударах
• Габариты: 120×120×90 мм — компактный размер для ограниченного пространства
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb / Ex tb IIIC T95°C Db — соответствие нормам ЕАЭС и IEC
• Рабочая температура: от -60 °C до +55 °C — работает в суровых климатических условиях
• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Количество клемм: 6 шт. типа CBC.2 — для подключения многожильных и одножильных проводов
• Ударопрочность: IK07 — выдерживает механические нагрузки до 1 Дж
• Крепление крышки: винтовое — надежное герметичное закрытие
• Способ установки: открытая — крепится на стену, опорную конструкцию или оборудование

Совместимость и монтаж

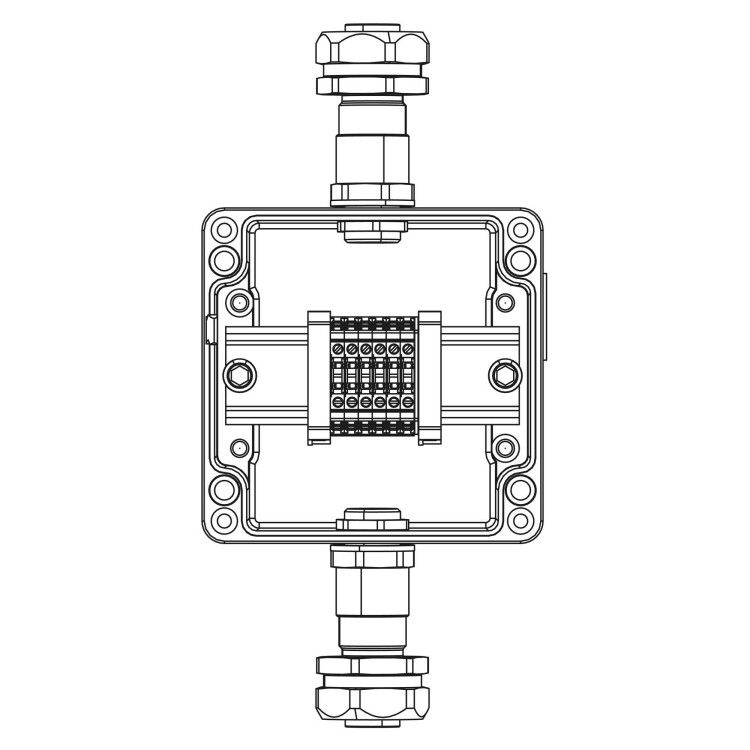

Клеммная коробка взрывозащищенная из алюминия TBE-A-12-(6xCBC.2)-1xKAEPM2MHK-20(A)-1xKAEPM2MHK-20(C) 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 имеет два универсальных кабельных ввода KAEPM2MHK-20 — один на стороне A, второй на стороне C. Оба ввода рассчитаны на кабели с наружным диаметром 5,8–12 мм, подходят как для бронированных, так и для небронированных проводов. Диаметр резьбы M20×1,5 совместим с большинством стандартных кабельных вводов. Для монтажа используйте болты через отверстия в основании корпуса. Убедитесь, что кабельные вводы плотно затянуты — это сохраняет степень защиты IP66. Не допускается использование вводов других типов без проверки сертификации взрывозащиты.

Безопасность и стандарты

Изделие соответствует ГОСТ 31610.1-2012, ГОСТ 31610.2-2012 и международному стандарту IEC 60079-0/-7/-15. Маркировка 1Ex e IIC T5 Gb указывает на взрывозащиту типа “увеличение безопасности” (e) для газовых сред группы IIC, класс температуры T5 (максимальная поверхность 100 °C). Маркировка Ex tb IIIC T95°C Db означает защиту от пылевых взрывов, максимальная температура поверхности 95 °C. Сертификат соответствует категории оборудования Group 2, Category Gb и Db — для зон 1 и 21. Все материалы корпуса и крепежа не воспламеняемы и не образуют искр при трении.

Преимущества

• Высокая механическая прочность благодаря алюминиевому литому корпусу и IK07
• Два входа кабеля — удобно для организации двунаправленной коммуникации
• Никелированная латунь в вводах — устойчивость к коррозии и долгий срок службы
• Широкий диапазон рабочих температур — подходит для Арктики и жарких регионов
• Закрытие винтовым механизмом — исключает самопроизвольное открывание
• Четкая маркировка взрывозащиты — упрощает документальное оформление и аудит

Ограничения применения

• Не предназначен для постоянного погружения в жидкости — IP66 не заменяет IP68
• Максимальная температура окружающей среды +55 °C; при более высоких значениях возможен перегрев клемм
• Не рекомендовано применение в средах с агрессивными химическими парями (например, фтор, хлор) — алюминий может подвергаться коррозии
• Клеммы CBC.2 рассчитаны на ток до 24 А — нельзя использовать для силовых цепей выше этого значения
• Не допускается модификация корпуса, сверление отверстий или замена вводов без согласования с производителем — теряется взрывозащита

Примеры использования

• Подключение датчиков давления на нефтепроводе в зоне 1
• Распределительная коробка для сигнализации на химическом реакторе
• Конечная точка связи частотного преобразователя на элеваторе зернового терминала
• Объединение проводов от нескольких взрывозащищенных двигателей в одном месте
• Место перехода от обычной сети к взрывозащищенной системе управления

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 5,8–12 мм для правильной работы вводов KAEPM2MHK-20
• Затягивайте винты крышки равномерно по диагонали — чтобы избежать деформации корпуса и потери герметичности
• При использовании в холодном климате (< -40 °C) перед первым включением прогрейте коробку до рабочей температуры
• Регулярно осматривайте вводы и клеммы на предмет окисления — особенно в местах с высокой влажностью
• Для обслуживания отключите питание и соблюдайте процедуры блокировки энергоустановок (LOTO)
• Не используйте коробку как распределительный щит — она предназначена только для соединения, а не для коммутации
