Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(2xCBC.2-2xCBC.2 (i)-2xTEO.2)-1xKH2MHK(B)-1xKH2MHK(C)-1xKH2MHK (D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 - 1231.031.22.121E ДКС

Клеммная коробка взрывозащищенная из полиэстера TBE-P-03-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-1xKH2MHK(B)-1xKH2MHK(C)-1xKH2MHK(D) 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 от бренда DKC предназначена для безопасного соединения и распределения электрических цепей во взрывоопасных зонах. Её прочный корпус из полиэстера, высокая степень защиты IP66 и сертификация по взрывозащите делают её надёжным решением для промышленных объектов с риском возгорания или взрыва.

Назначение и область применения

Эта клеммная коробка используется для коммутации и распределения электроэнергии в средах с повышенной опасностью взрыва газов, паров или пыли. Подходит для установки на производствах нефтегазовой, химической, фармацевтической и пищевой отраслей, где есть классы зон 1, 2, 21 и 22 по ГОСТ 30852.1–2002. Коробка обеспечивает безопасную передачу сигнала и питания между оборудованием, например, датчиками, насосами, приводами и системами автоматизации.

Технические характеристики

• Материал корпуса: полиэстер — устойчив к коррозии, УФ-излучению, агрессивным средам и механическим повреждениям.
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления.
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb — для зоны 1 (газовые смеси); Ex tb IIIC T95°C Db — для зоны 21 (пылевые смеси). Температурный класс T5 — максимальная поверхность не нагревается выше 100 °C.
• Рабочее напряжение: до 400 В переменного тока.
• Номинальный ток: 21 А.
• Диапазон температур: от –60 °C до +55 °C — работает в условиях Арктики и жарких климатических зон.
• Ударопрочность: IK07 — выдерживает удар энергией 2 Дж (эквивалент 0,5 кг, падающего с 40 см).
• Габариты корпуса: 120×120×90 мм.
• Крепление крышки: винтовое — обеспечивает герметичность и предотвращает самопроизвольное открывание.
• Способ монтажа: открытая установка — крепится на стену, опору или раму.

Совместимость и монтаж

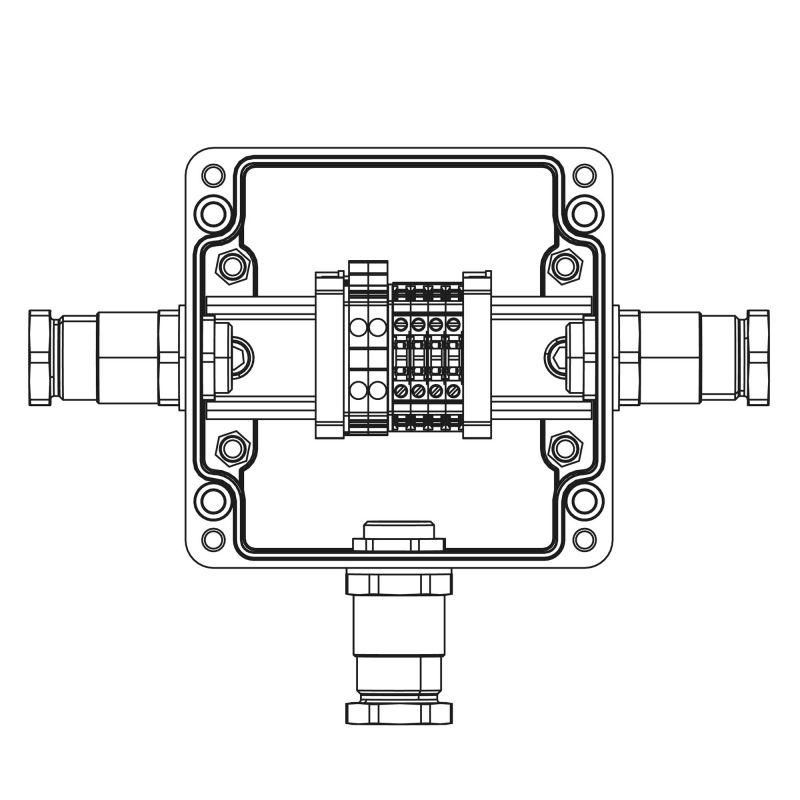

Коробка оснащена тремя взрывозащищёнными кабельными вводами KH2MHK типа M20×1,5 — все изготовлены из никелированной латуни, подходят для небронированных кабелей с внешним диаметром 5,8–12 мм. Вводы соответствуют IP66/IP68 и обеспечивают герметичность даже при длительном воздействии влаги.

Внутри установлены клеммы:

• CBC.2 — 2 шт. (стандартные клеммы для одножильных проводов).
• CBC.2(i) — 2 шт. (возможно параллельное или последовательное расширение — позволяет увеличить количество подключаемых проводов).
• TEO.2 — 2 шт. (клеммы с возможностью быстрого подключения и отключения).

Подключение выполняется через отверстия в стороне B, C и D. Для монтажа используйте стандартные инструменты: отвёртки, ключи, плоскогубцы. Перед установкой проверьте соответствие диаметра кабеля вводам — не допускается использование кабелей меньше 5,8 мм или больше 12 мм. Не применяйте бронированные кабели — они требуют специальных вводов.

Безопасность и стандарты

Клеммная коробка TBE-P-03 соответствует требованиям:

• ГОСТ 31610.1–2012 (взрывозащита оборудования категории 1G/1D).
• IEC 60079-0, IEC 60079-1 (взрывозащита методом “e” — увеличенная безопасность).
• IEC 60079-31 (защита от пыли — тип “tb”).
• EN 62208 (корпуса для электротехнических устройств).

Сертификаты подтверждают возможность эксплуатации в зонах с горючими газами (IIC) и воспламеняемой пылью (IIIC). Применение вне указанных условий запрещено.

Преимущества

• Высокая устойчивость к агрессивным средам благодаря материалу корпуса — не ржавеет, не деформируется под нагрузкой.
• Интегрированные вводы исключают необходимость дополнительной комплектации — снижаются затраты и время монтажа.
• Широкий температурный диапазон — подходит для холодных регионов и летней жары.
• Комбинированная система клемм (CBC.2 + CBC.2(i) + TEO.2) даёт гибкость в организации цепей — можно делать ответвления, группировки, ремонтные точки.
• Ударопрочность IK07 защищает от случайных повреждений при обслуживании оборудования.

Ограничения применения

• Не предназначен для установки внутри замкнутых щитов — требуется открытый доступ для обслуживания.
• Запрещено использовать с бронированными кабелями — вводы KH2MHK рассчитаны только на небронированные.
• Не рекомендовано применение в местах постоянного погружения в воду — хотя IP66 защищает от струй, IP68 (указанный в вводах) не гарантируется для всего корпуса.
• Не следует перегружать клеммы сверх 21 А — превышение тока вызывает перегрев и выход из строя.
• Не допускается вскрытие корпуса при наличии напряжения — работа только после отключения и блокировки!

Примеры использования

• Распределительная клеммная коробка на нефтеперекачивающей станции — соединяет датчики давления и температуры с системой управления.
• Обвязка вентиляционного оборудования в химическом цехе — обеспечивает безопасный вывод сигналов от экранированных датчиков.
• Точка подключения частотного преобразователя к двигателю в зоне с пылью муки или древесины.
• Автоматизация сушилок, печей, реакторов — где требуется надёжная изоляция и защита от взрыва.

Практические советы

• Перед первым включением проверьте плотность затяжки вводов — недостаточно затянутый ввод нарушает взрывозащиту.
• Используйте кабели с изоляцией, совместимой с температурой T5 (не более 100 °C).
• При использовании параллельных расширений CBC.2(i) соблюдайте равномерность нагрузки — не подключайте слишком много проводов к одной точке.
• При необходимости замены клемм — отключите питание, снимите крышку, открутите крепления и замените элементы аналогичными — не используйте клеммы других типов.
• Регулярно осматривайте корпус на предмет трещин, следов коррозии или повреждений вводов — даже малые дефекты могут нарушить защиту.
• Храните коробку в сухом месте до монтажа — влага в порах полиэстера может снизить долговечность.
