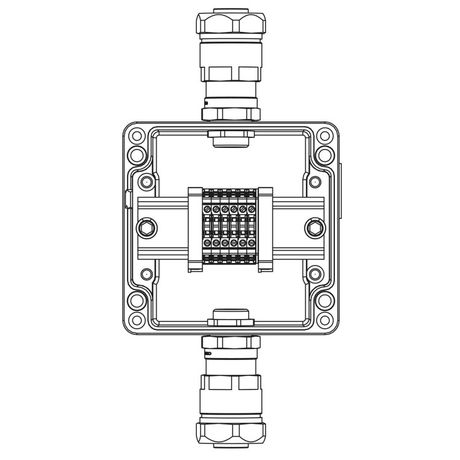

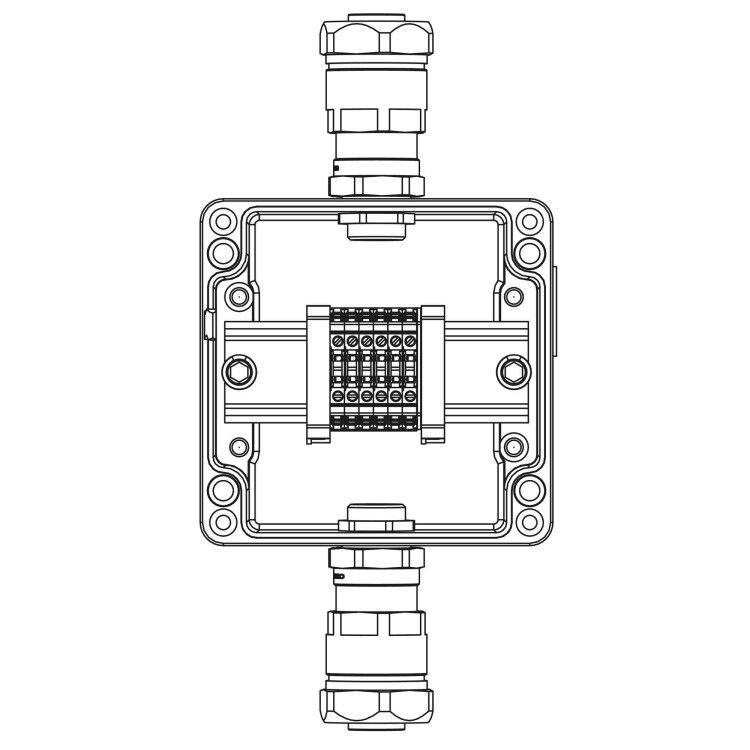

Взрывозащищенная клеммная коробка из алюминия TBE-A-12 - (6xCBC.2) -1x6018ANP22BKM2SB(A) 1x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 1201.121.20.014 ДКС

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66, ввод D8-13мм, клеммы 2,5 кв.мм (6 шт.) — это герметичный распределительный элемент для безопасного соединения проводов во взрывоопасных зонах. Произведена компанией DKC, артикул 1201.121.20.014, предназначена для работы в условиях повышенной опасности, где возможны взрывы газов, паров или пыли.

Назначение и область применения

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66, ввод D8-13мм, клеммы 2,5 кв.мм (6 шт.) используется для коммутации и распределения электрических сигналов в средах с риском взрыва. Подходит для установки на объектах нефтегазовой, химической, фармацевтической и перерабатывающей промышленности — например, рядом с насосными станциями, транспортерами, системами вентиляции или технологическими трубопроводами.

Технические характеристики

• Материал корпуса: алюминий — легкий, устойчивый к коррозии, не образует искр при ударах
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Взрывозащита: 1Ex e IIC T5 Gb (для газов и паров) + Ex tb IIIC T95°C Db (для пылевых сред)
• Рабочая температура: от –60 °C до +40 °C
• Количество клемм: 6 шт. типа CBC.2, рассчитаны на сечение провода до 2,5 мм²
• Номинальное напряжение: 500 В
• Номинальный ток: 24 А
• Габариты: 120×120×90 мм
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент падению 1 кг с высоты 10 см)
• Крепление крышки: винтовое — обеспечивает плотную герметизацию
• Способ установки: открытая — крепится болтами к стене, полу или опоре
• Кабельные вводы: два взрывозащищенных ввода ANP, M20×1,5, подходят для кабеля с внешним диаметром 8–13 мм
• Материал вводов: никелированная латунь — устойчива к агрессивным средам

Совместимость и монтаж

Клеммная коробка взрывозащищенная алюминиевая 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66, ввод D8-13мм, клеммы 2,5 кв.мм (6 шт.) совместима с небронированными кабелями, помещёнными в металлорукав. Для монтажа используйте только кабельные вводы ANP, указанные в спецификации — другие типы нарушают степень защиты. Установка выполняется на вертикальной или горизонтальной поверхности с помощью четырёх отверстий под крепёж. Перед сборкой проверьте соответствие диаметра кабеля (8–13 мм) и плотность затяжки вводов — недостаточно затянутые вводы снижают взрывозащиту. После монтажа обязательно закройте крышку и затяните винты равномерно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60079-0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-7, ГОСТ IEC 60079-31. Маркировка 1Ex e IIC T5 Gb означает, что коробка защищает от взрыва газов класса IIC (например, водород, этилен) при максимальной температуре поверхности 100 °C. Обозначение Ex tb IIIC T95°C Db подтверждает защиту от воспламеняющейся пыли (класс IIIC) при температуре до 95 °C. Корпус не нагревается выше допустимого предела даже при длительной нагрузке 24 А.

Преимущества

• Двухсторонние вводы позволяют организовать вход и выход кабелей без дополнительных переходников
• Алюминиевый корпус не требует антикоррозийной обработки — долговечен в агрессивных средах
• Высокая ударопрочность IK07 снижает риск повреждений при случайных воздействиях
• Винтовое крепление крышки обеспечивает надёжную герметичность без необходимости замены уплотнителей при частом обслуживании
• Шесть клемм обеспечивают достаточное количество точек соединения для сложных цепей управления

Ограничения применения

• Не применяйте в средах с температурой выше +40 °C — превышение вызывает перегрев и потерю взрывозащиты
• Запрещено использовать с бронированными кабелями — вводы ANP не поддерживают механическую фиксацию брони
• Не открывайте крышку при наличии напряжения — работа под напряжением запрещена в зонах взрывоопасности
• Не используйте с кабелями диаметром менее 8 мм или более 13 мм — это нарушает герметичность вводов
• Не применять в местах постоянного погружения в воду — IP66 не гарантирует длительную водонепроницаемость при погружении

Примеры использования

• Подключение датчиков давления на нефтеперекачивающих станциях
• Распределение сигнала от термопар на химических реакторах
• Объединение проводов от взрывозащищённых светильников в зоне хранения растворителей
• Коммутация кнопок управления на элеваторах в зерновых элеваторах (пылевые зоны)

Практические советы

• Перед первым монтажом проверьте целостность уплотнительных колец в вводах — они должны быть без трещин и деформаций
• При использовании нескольких коробок в одной системе соблюдайте одинаковый порядок цветов жил — это упрощает диагностику
• После монтажа проведите тест на герметичность: продувка воздухом под давлением 0,5 бар — утечка недопустима
• Частота осмотра: каждые 6 месяцев — проверяйте состояние винтов, клемм и уплотнений
• Для замены клемм используйте оригинальные комплектующие CBC.2 — аналоги могут иметь другую контактную площадь и нарушить тепловой режим
