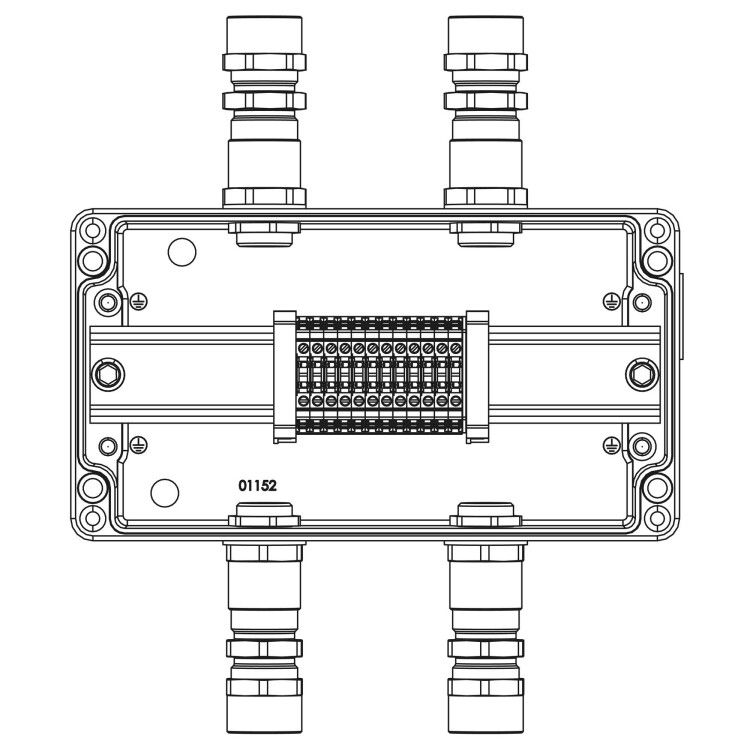

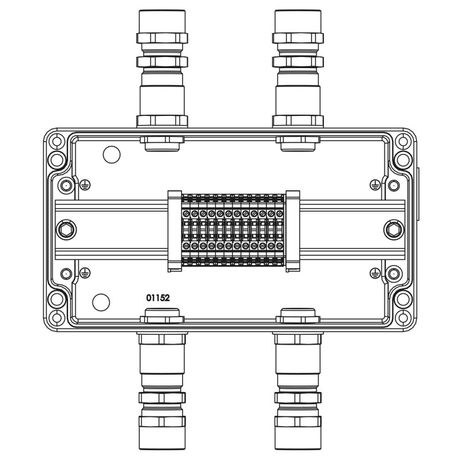

Взрывозащищенная клеммная коробка из алюминия TBE-A-14-(12xCBC.2)-2xKA2MHK(A)-2xKA2MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 - 1201.141.22.1240 ДКС

Клеммная коробка взрывозащищенная алюминиевая TBE-A-14-(12xCBC.2)-2xKA2MHK(A)-2xKA2MHK(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 — герметичный соединительный узел для безопасной коммутации проводов во взрывоопасных зонах. Произведена DKC, предназначена для работы в условиях повышенной опасности, где возможны воспламенение газов или пыли.

Назначение и область применения

Клеммная коробка взрывозащищенная алюминиевая TBE-A-14... используется для присоединения и распределения электрических соединений в средах с риском взрыва — например, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах и других местах с классификацией зон по взрывоопасности. Коробка обеспечивает надежную изоляцию контактов и предотвращает распространение внутреннего возгорания за пределы корпуса.

Технические характеристики

• Материал корпуса: литой алюминий — легкий, коррозионностойкий, хорошо рассеивает тепло.
• Габариты: 220×120×90 мм — компактный размер для ограниченного пространства.
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления.
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb — для зон 1 и 2 с газами группы IIC; Ex tb IIIC T95°C Db — для зон 21 и 22 с пылью группы IIIC; максимальная температура поверхности 95 °C.
• Рабочий диапазон температур: от –60 °C до +55 °C — работает в суровых климатических условиях, включая Арктику и жаркие регионы.
• Номинальное напряжение: 500 В переменного тока.
• Номинальный ток: 24 А — допустимый ток через каждую клемму.
• Количество клемм: 12 шт. типа CBC.2 — для подключения одножильных и многожильных проводов.
• Количество входов: 4 — два с каждой стороны (A и C).
• Кабельные вводы: 4 шт. KA2MHK(A)/KA2MHK(C) — никелированная латунь, M20×1,5, подходят для бронированных кабелей с внешним диаметром 9–17 мм.
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент падению 1 кг с высоты 10 см).
• Цвет: черный — антикоррозийное покрытие, снижает нагрев от солнечного излучения.
• Крепление крышки: винтовое — надежное, позволяет многократно открывать и закрывать без потери герметичности.

Совместимость и монтаж

Клеммная коробка взрывозащищенная алюминиевая TBE-A-14... монтируется открытым способом — на стену, опору или раму. Для установки используются болты или крепежные проушины (не входят в комплект). Все четыре кабельных ввода уже установлены и запечатаны — перед подключением кабелей необходимо удалить заглушки. Подключение проводов осуществляется к 12 клеммам CBC.2, которые поддерживают провода сечением до 2,5 мм². Убедитесь, что используемые кабели имеют внешний диаметр 9–17 мм — иначе вводы не обеспечат нужную степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60079-0, ГОСТ IEC 60079-1, ГОСТ IEC 60079-7, ГОСТ IEC 60079-31. Маркировка 1Ex e IIC T5 Gb и Ex tb IIIC T95°C Db подтверждена сертификацией и допущена к применению в зонах 1, 2, 21, 22 согласно Европейской системе классификации взрывоопасных зон. Температурный класс T5 гарантирует, что поверхность коробки не нагреется выше 100 °C — ниже порога воспламенения большинства газов и паров.

Преимущества

• Высокая механическая прочность благодаря литому алюминиевому корпусу и IK07.
• Двойная защита — одновременно против газов (Ex e) и пыли (Ex tb).
• Широкий температурный диапазон — подходит для холодных и тропических регионов.
• Никелированные латунные вводы — устойчивы к коррозии и обеспечивают долгий срок службы даже в агрессивной среде.
• Фиксация крышки винтами — исключает случайное открытие и сохраняет взрывозащиту после обслуживания.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных емкостей или трубопроводов — только открытая установка.
• Не рекомендовано использовать с кабелями внешним диаметром менее 9 мм или более 17 мм — потеря герметизации.
• Запрещено применять в средах с агрессивными химическими веществами (например, концентрированные щелочи или кислоты), несмотря на алюминиевый корпус.
• Не следует перегружать клеммы током свыше 24 А — риск перегрева и выхода из строя.
• Не подлежит ремонту — при повреждении корпуса или вводов требуется замена всей коробки.

Примеры использования

• Подключение датчиков давления на нефтепроводе в зоне 1.
• Распределение сигналов от термопар на химическом реакторе в зоне 21.
• Объединение цепей управления насосами в угольном карьере.
• Соединение кабелей освещения вблизи газового хранилища.

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводам — используйте калибр или штангенциркуль.
• При затяжке вводов не переусердствуйте — перетянутые резьбы деформируют уплотнения и нарушают IP66.
• После подключения всех проводов обязательно проверьте момент затяжки винтов крышки — он должен быть равномерным, чтобы не перекашивать корпус.
• При работе в условиях частых температурных колебаний (например, зимой в Сибири) учитывайте, что алюминий имеет меньшую теплопроводность, чем медь — не располагайте коробку рядом с источниками сильного тепла.
• Для удобства обслуживания фиксируйте кабели с помощью хомутов вне корпуса — так нагрузка не будет передаваться на клеммы и вводы.
