Взрывозащищенная клеммная коробка из полиэстера TBE-P-03 -(6xCBC.2) -1x6018ANP22BKM2SB(A) - 1x6018ANP22BKM2SB(B) 1x6018ANP22BKM2SB(C) -1x6018ANP22BKM2SB(D)1Ex e IIC Т5 Gb /Ex tb IIIC T95°C Db 1231.031.19.02F ДКС

Клеммная коробка взрывозащищенная TBE-P-03 (6xCBC.2) от бренда DKC — герметичный распределительный корпус из композитного материала, предназначенный для безопасной коммутации проводов во взрывоопасных зонах класса 1Zone и 21Zone. Артикул 1231.031.19.02f обеспечивает надежную работу в условиях повышенной запыленности, влаги и агрессивной среды.

Назначение и область применения

Клеммная коробка взрывозащищенная TBE-P-03 используется для соединения и распределения электрических сигналов в местах с риском возникновения взрыва газов, паров или пыли. Подходит для установки на объектах нефтегазовой, химической, угольной и перерабатывающей промышленности — например, у насосных станций, транспортеров, технологических щитов и оборудования в зоне Zone 1, Zone 21.

Технические характеристики

• Материал корпуса: полиэстер, усиленный стекловолокном (GRP) — легкий, прочный, устойчивый к коррозии и химическим воздействиям
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb / Ex tb IIIC T95°C Db — соответствует требованиям для зон с газовыми (IIC) и пылевыми (IIIC) взрывоопасными средами
• Рабочий температурный диапазон: от –60 °C до +40 °C — работает в экстремальных климатических условиях
• Номинальное напряжение: 500 В, номинальный ток: 24 А — рассчитана на нагрузки типичных промышленных цепей управления
• Габариты: 120×120×90 мм — компактный формат для ограниченного пространства
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент падению 1 кг с высоты 10 см)
• Количество клемм: 6 шт. типа CBC.2 — каждая рассчитана на ток до 24 А
• Кабельные вводы: 4 шт. ANP M20×1,5 — подходят для небронированных кабелей в металлорукаве, диаметром 8–13 мм; материал — никелированная латунь
• Крепление крышки: винтовое — обеспечивает плотное закрытие и быстрый доступ при обслуживании
• Кольца заземления: есть — обеспечивают надежное присоединение к системе заземления
• Способ монтажа: открытой установки — фиксируется на стене, опоре или раме

Совместимость и монтаж

Клеммная коробка взрывозащищенная TBE-P-03 совместима с кабелями, имеющими внешний диаметр 8–13 мм, помещёнными в металлорукав. Все четыре ввода ANP M20×1,5 выполнены из латуни с никелевым покрытием — устойчивы к окислению и механическому износу. Для монтажа используйте болты через отверстия в основании корпуса. Убедитесь, что кабельные вводы затянуты до упора — это гарантирует сохранение степени защиты IP66. Не допускается использование вводов для бронированных кабелей без переходных элементов.

Безопасность и стандарты

Изделие сертифицировано по стандартам ЕАЭС и ГОСТ Р МЭК 60079-0/-1/-7/-31. Маркировка 1Ex e IIC T5 Gb указывает на взрывозащиту типа “увеличение безопасности” (e) для газовых сред группы IIC, с максимальной температурой поверхности 100 °C (класс T5). Обозначение Ex tb IIIC T95°C Db подтверждает соответствие требованиям для пылевых зон (группа IIIC) с предельной температурой 95 °C. Корпус выполнен в исполнении Gb/Db — уровень защиты “высокий”, позволяющий применять устройство в опасных зонах постоянного присутствия взрывоопасной среды.

Преимущества

• Высокая устойчивость к агрессивным средам благодаря составу GRP — не ржавеет, не деформируется под UV-излучением

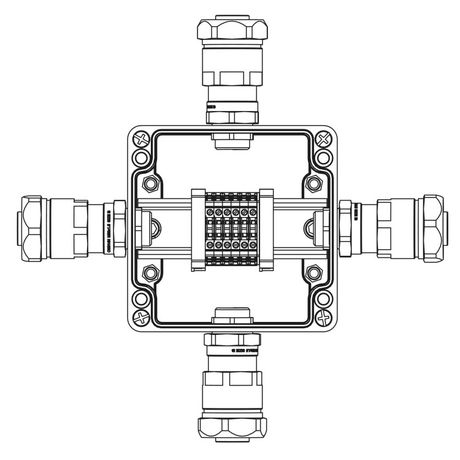

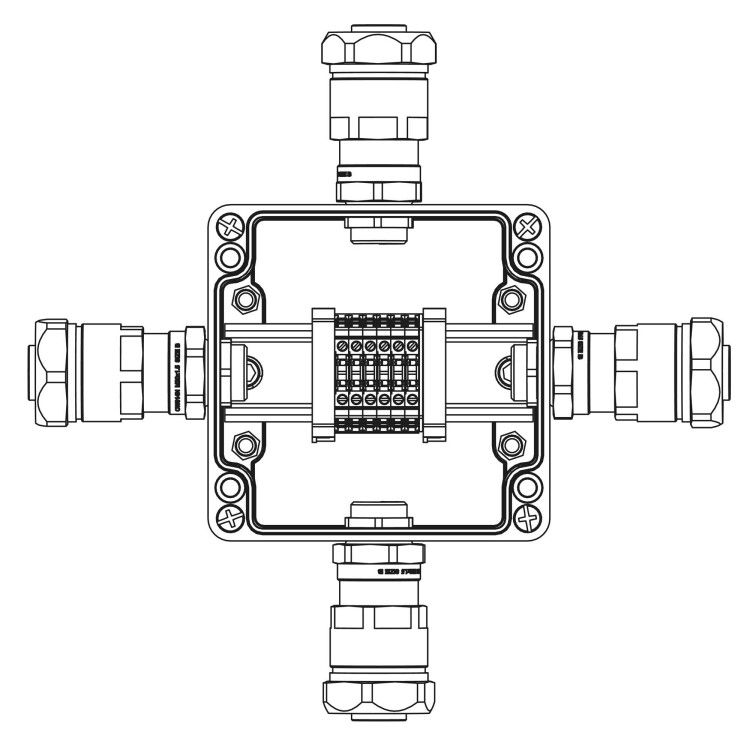

• Четыре ввода расположены по всем сторонам корпуса — удобна для сложных трассировок кабелей
• Винтовое крепление крышки позволяет быстро открывать и закрывать корпус без специнструментов
• Кольца заземления встроены в конструкцию — исключают необходимость дополнительных соединений
• Широкий температурный диапазон — подходит для холодных регионов и летней жары

Ограничения применения

• Не предназначен для установки внутри взрывоопасных емкостей или трубопроводов — только наружная открытая установка
• Максимальная рабочая температура 40 °C — нельзя использовать в помещениях с нагревом выше этого значения без принудительного охлаждения
• Кабельные вводы ANP работают только с небронированными кабелями в металлорукаве — бронированные кабели требуют адаптеров
• Не рекомендовано применение в зонах с постоянным погружением в жидкости — IP66 не обеспечивает длительную гидроизоляцию при погружении

Примеры использования

• Подключение датчиков давления на нефтяной вышке (Zone 1)
• Распределение сигнала от термопар на химическом реакторе (Zone 21)
• Объединение проводов от взрывозащищенных двигателей на элеваторе зерна
• Коммутация цепей управления в угольной шахте с пылевыми выбросами

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в интервал 8–13 мм, чтобы вводы герметично зажали изоляцию
• При использовании нескольких кабелей в одном вводе — суммарный диаметр не должен превышать 13 мм
• После сборки обязательно проверьте момент затяжки винтов крышки — недостаточно затянутые винты снижают степень защиты
• Для долговечности периодически осматривайте состояние кольцевых уплотнителей в вводах — замена требуется при потере эластичности
• При необходимости увеличить количество вводов — используйте дополнительные вводы того же типа ANP M20×1,5, совместимые с конструкцией корпуса
