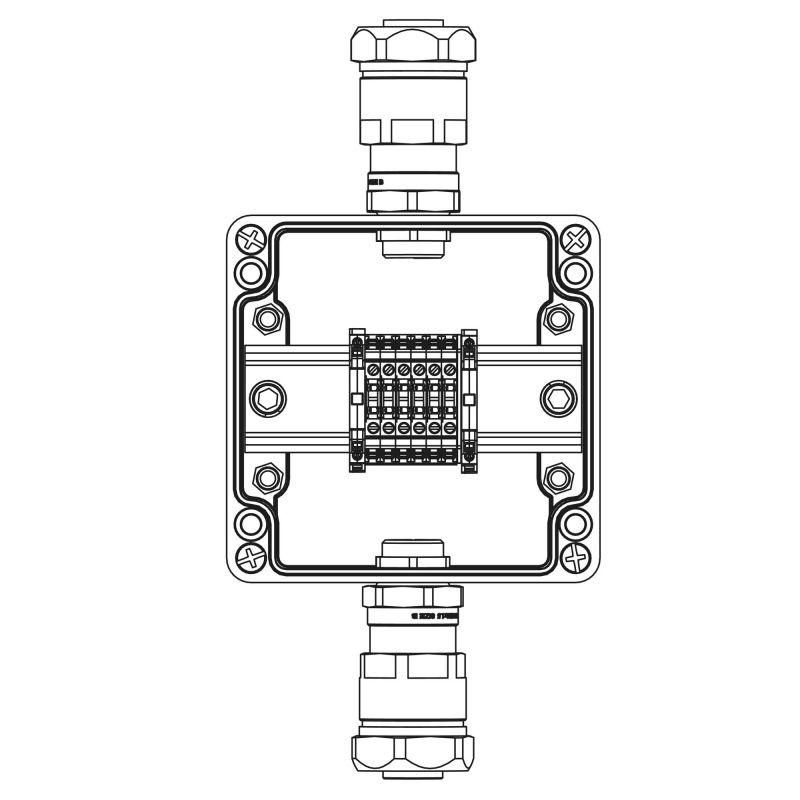

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03 -(6xCBC.2) -1x6018ANP22BKM2SB(A) - 1x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 1231.031.19.02G ДКС

Клеммная коробка взрывозащищенная TBE-P-03 (6xCBC.2) от DKC предназначена для безопасного соединения проводов во взрывоопасных зонах с повышенной степенью защиты IP66. Материал из стекловолокна с полиэстером обеспечивает прочность и устойчивость к агрессивным средам, а сертификация по взрывозащите позволяет использовать её на химических заводах, нефтегазовых объектах и других опасных территориях.

Назначение и область применения

Клеммная коробка взрывозащищенная TBE-P-03 используется для коммутации и распределения электрических сигналов в зонах с риском возникновения взрыва газов, паров или пыли. Подходит для установки на промышленных объектах: нефтепереработка, химическая промышленность, угольные шахты, элеваторы, фармацевтические производства. Коробка защищает соединения от внешних воздействий и предотвращает воспламенение окружающей среды даже при внутренней неисправности.

Технические характеристики

• Тип: взрывозащищенная клеммная коробка
• Материал корпуса: полиэстер, усиленный стекловолокном (GRP) — устойчив к коррозии, УФ-излучению и механическим нагрузкам
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb (для газовой среды) + Ex tb IIIC T95°C Db (для пылевой среды)
• Рабочая температура: от -60 °C до +40 °C
• Габариты: 120×120×90 мм
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,25 кг, падающего с высоты 40 см)
• Количество клемм: 6 шт. типа CBC.2, рассчитаны на ток до 24 А, напряжение до 500 В
• Крепление крышки: винтовое — надежное герметичное закрытие
• Заземление: есть кольца заземления для подключения PE-проводника
• Вводы кабеля: два взрывозащищенных ввода ANP (M20×1,5), диапазон диаметров кабеля 8–13 мм, материал — никелированная латунь

Совместимость и монтаж

Клеммная коробка взрывозащищенная TBE-P-03 монтируется открытым способом на стену, опорную конструкцию или раму. Для установки используются болты через монтажные отверстия в основании корпуса. Оба ввода (A и C стороны) позволяют заводить небронированные кабели в металлорукаве — подходят для систем с гибкой трассировкой. Герметизация достигается за счет резиновых уплотнений в вводах ANP и плотного прижатия крышки. Перед монтажом проверьте соответствие диаметра кабеля (8–13 мм) и используйте только рекомендованные вводы — замена на другие типы нарушает взрывозащиту.

Безопасность и стандарты

Клеммная коробка TBE-P-03 соответствует требованиям ЕАЭС ТР 012/2011 и международному стандарту IEC 60079-0/-1/-7/-15. Сертифицирована как оборудование категории Gb (газовая среда) и Db (пылевая среда), класс температуры T5 — максимальная поверхность не нагревается выше 100 °C. Это гарантирует, что даже при аварийном перегреве внутри коробки не произойдет воспламенение горючих веществ. Применение вне указанных условий запрещено.

Преимущества

• Высокая механическая прочность благодаря композитному материалу GRP — не деформируется при ударах и вибрациях
• Двойная маркировка взрывозащиты (Ex e + Ex tb) — подходит одновременно для газовых и пылевых зон
• Никелированная латунь в вводах — устойчива к коррозии, долговечна в агрессивных средах
• Интегрированные кольца заземления — исключают необходимость дополнительных решений для заземления
• Широкий температурный диапазон (-60…+40 °C) — работает в суровых климатических условиях, включая Арктику

Ограничения применения

• Не предназначен для бронированных кабелей — использование таких кабелей требует специальных вводов, которые в этой модели отсутствуют
• Максимальная рабочая температура +40 °C — нельзя применять в местах с постоянным нагревом свыше этого значения (например, рядом с печами или теплообменниками)
• Не допускается вскрытие корпуса при наличии энергии — все работы должны выполняться после отключения питания и блокировки системы
• Запрещено использовать с кабелями диаметром менее 8 мм или более 13 мм — нарушается герметичность и взрывозащита
• Не подходит для помещений с постоянным погружением в воду — IP66 не является водонепроницаемостью для длительного погружения (для этого нужен IP67/IP68)

Примеры использования

• Подключение датчиков давления и температуры на нефтепроводе в зоне ZONE 1
• Распределительная коробка для сигнализации и управления на элеваторе зерна (зоны 21/22)
• Коммутация исполнительных механизмов в химическом цехе с наличием растворителей
• Обвязка насосных станций в нефтебазах, где возможны утечки легковоспламеняющихся жидкостей

Практические советы

• Перед монтажом проверьте, чтобы кабель имел диаметр 8–13 мм — иначе уплотнение в вводе ANP не будет работать
• Затягивайте винты крышки равномерно по диагонали — это сохраняет герметичность и prevents deformation
• При использовании в холодных регионах (ниже -40 °C) перед первым включением дайте коробке адаптироваться к температуре — резина может стать хрупкой
• Проверяйте состояние уплотнений в вводах каждые 6 месяцев — особенно в агрессивных средах
• Для обслуживания всегда отключайте питание и применяйте методы LOTO (Lock Out Tag Out)
• Артикул 1231.031.19.02g — это точный идентификатор для заказа запасных частей, вводов или крышек
