Взрывозащищенная клеммная коробка из полиэстера TBE-P-03 -(2xCBC.2 -2xCBC.2(i) - 2xTEO.2) 2x6018ANP22BKM2SB(A) 1x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 1231.031.19.02Y ДКС

Клеммная коробка взрывозащищенная TBE-P-03 (2xCBC.2 - 2xCBC.2(i) - 2xTEO.2) от DKC предназначена для безопасного соединения проводов во взрывоопасных зонах. Корпус из стеклопластика обеспечивает прочность и устойчивость к агрессивной среде, а степень защиты IP66 гарантирует герметичность даже в условиях пыли и струй воды. Артикул 1231.031.19.02y соответствует требованиям взрывозащиты 1Ex e IIC T5 Gb и Ex tb IIIC T95°C Db.

Назначение и область применения

Клеммная коробка взрывозащищенная TBE-P-03 используется для коммутации и распределения электрических сигналов в зонах с повышенным риском возгорания или взрыва. Подходит для установки на объектах нефтегазовой, химической, фармацевтической и перерабатывающей промышленности, где присутствуют горючие газы, пары или пыль. Применяется в системах управления, автоматизации, освещения и силового оборудования, требующих надежной изоляции соединений.

Технические характеристики

• Тип: Взрывозащищенная клеммная коробка
• Материал корпуса: Полиэстер, усиленный стекловолокном (GRP) — устойчив к коррозии, УФ-излучению и механическим воздействиям
• Размеры: 120×120×90 мм
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды с любого направления
• Маркировка взрывозащиты: 1Ex e IIC T5 Gb (для газовых сред) + Ex tb IIIC T95°C Db (для пылевых сред); класс температуры T5 — максимальная поверхность не нагревается выше 100 °C
• Температурный диапазон: от –60 °C до +40 °C
• Ударопрочность: IK07 — выдерживает удар энергией 1 Дж (эквивалент 0,5 кг, падающего с 20 см)
• Номинальное напряжение: до 500 В
• Номинальный ток: до 24 А
• Крепление крышки: Винтовое — обеспечивает плотное закрытие и предотвращает самопроизвольное открывание
• Способ монтажа: Открытая установка — крепится на стену, опорную конструкцию или раму

Совместимость и монтаж

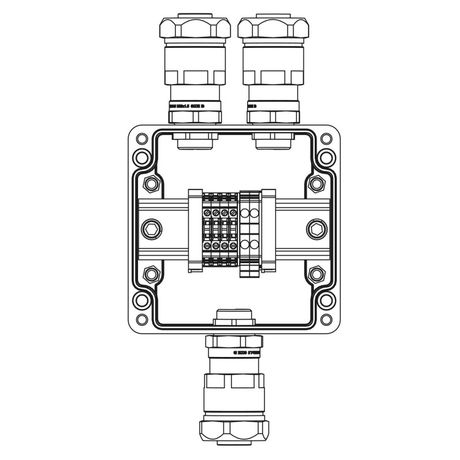

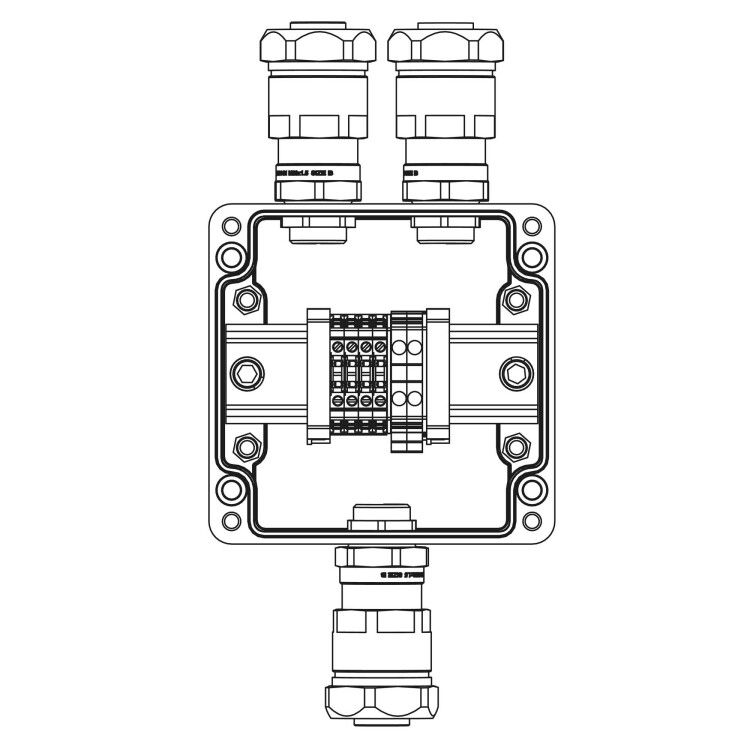

Клеммная коробка TBE-P-03 имеет три типа входных кабельных вводов, совместимых с небронированными кабелями в металлорукаве:

• Сторона A (двухсторонняя): два ввода ANP M20×1,5 — внутренний диаметр 8–13 мм, внешний DN20 мм; материал — никелированная латунь
• Сторона C: один аналогичный ввод ANP M20×1,5

Клеммы внутри: две CBC.2, две CBC.2(i) и две TEO.2 — все рассчитаны на ток до 24 А. Для монтажа используйте стандартные инструменты: отвертки, ключи для затяжки вводов. Герметизация достигается за счет резиновых уплотнителей в вводах и плотного прилегания крышки. Перед установкой проверьте соответствие диаметра кабеля (8–13 мм) и типоразмера металлорукава.

Безопасность и стандарты

Клеммная коробка TBE-P-03 сертифицирована по следующим нормам:

• EN 60079-0 — Общие требования к взрывозащищенному оборудованию
• EN 60079-1 — Защита путем оболочки “d” (не применяется здесь, но указана для контекста)
• EN 60079-7 — Защита путем увеличения безопасности “e” — основной метод для этой модели
• IEC 60079-31 — Защита от пыли “tb”
• EN 62208 — Маркировка и испытания для корпусов взрывозащиты

Обозначение 1Ex e IIC T5 Gb означает, что устройство допущено к применению в зонах 1 и 2 (газовые среды), включая этилен, метан, бензол. Ex tb IIIC T95°C Db — позволяет использовать в зонах 21 и 22 (пылевые среды), включая угольную, древесную и другие воспламеняемые пыли. Максимальная температура поверхности — 95 °C, что ниже порога воспламенения большинства пылей.

Преимущества

• Корпус из стеклопластика (GRP) не ржавеет, не деформируется под нагрузкой и сохраняет форму при экстремальных температурах
• Высокая степень защиты IP66 исключает попадание влаги и пыли — снижает риск замыканий
• Использование никелированной латуни в вводах повышает коррозионную стойкость и долговечность контактов
• Винтовое крепление крышки обеспечивает надежную герметизацию без необходимости специального инструмента
• Поддержка одновременной работы в газовых и пылевых зонах — универсальность для сложных условий

Ограничения применения

• Не предназначен для установки в зонах постоянного погружения в воду — IP66 не равен IP68 для длительного подводного использования
• Максимальная рабочая температура +40 °C — нельзя использовать в местах с высокими тепловыделениями (например, рядом с печами или нагревательными элементами)
• Кабельные вводы рассчитаны только на небронированные кабели в металлорукаве — бронированные кабели не подходят без переходника
• Не рекомендовано использование в атмосферах с агрессивными химическими веществами (концентрированные кислоты, щелочи) — хотя GRP устойчив, некоторые растворители могут повредить покрытие
• Запрещено вскрытие корпуса при наличии энергии — работа возможна только после отключения питания и соблюдения процедур блокировки

Примеры использования

• Распределительные пункты на нефтеперерабатывающем заводе — соединение датчиков давления и термопар
• Контрольные точки на элеваторах и зернохранилищах — коммутация цепей в пылевых зонах категории IIIC
• Аварийные светильники и системы сигнализации на химических производствах
• Электрощиты на платформах offshore — благодаря устойчивости к соленому воздуху и вибрациям

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы были правильно затянуты — недостаточно затянутый ввод нарушает взрывозащиту
• Используйте только кабели с диаметром жилы, соответствующим заявленному интервалу 8–13 мм — слишком толстый кабель повредит уплотнение
• При использовании в холодных регионах (до –60 °C) перед первым запуском дайте коробке адаптироваться к температуре — резина уплотнителей становится хрупкой
• Проверяйте состояние уплотнителей каждые 6–12 месяцев — особенно в условиях частых перепадов температур
• При замене клемм не меняйте тип — CBC.2, CBC.2(i) и TEO.2 имеют разные контактные площади и момент затяжки
• Для обслуживания всегда отключайте питание и применяйте процедуры LOTO (Lock Out Tag Out)
