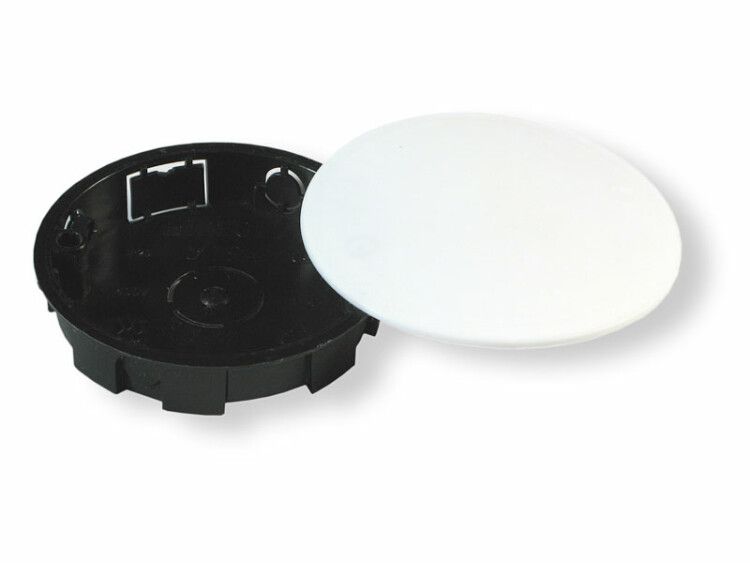

Коробка распределительная с/у 70х14 для сплошных стен круглая с крышкой,9 выводов | У194-И HEGEL

Коробка распределительная Hegel у194-и предназначена для скрытой установки в сплошных стенах и обеспечивает надёжную организацию соединений проводов внутри помещения. Круглая форма, 9 штампованных вводов и защелкивающаяся крышка делают её удобной для монтажа в бетонных или кирпичных перегородках.

Назначение и область применения

Коробка распределительная Hegel у194-и используется для коммутации электрических проводов в местах ответвлений цепей: освещения, розеток, бытовых приборов. Подходит для скрытой проводки в жилых, офисных и общественных зданиях. Устанавливается в нишу стены до окончательной отделки — перед штукатуркой или шпатлевкой.

Технические характеристики

• Форма: круглая, диаметр 70 мм
• Глубина корпуса: 13 мм
• Внутренние размеры: 68×13 мм
• Глубина ниши для монтажа: 14 мм
• Количество вводов: 9 шт. — штампованные отверстия без резьбы
• Материал: полипропилен, огнестойкий до 650 °C
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Цвет: чёрный
• Крышка: непрозрачная, фиксируется защелками
• Напряжение: до 400 В
• Не содержит галогенов

Совместимость и монтаж

Коробка распределительная Hegel у194-и рассчитана на скрытую установку. Для монтажа требуется вырезать в стене нишу глубиной 14 мм и диаметром 70 мм. Штампованные вводы позволяют продеть кабели через отверстия — дополнительно не требуются втулки или зажимы. Крышка плотно защёлкивается, не нуждается в винтах. После монтажа коробка закрывается слоем штукатурки или шпаклёвки. Не подходит для открытой проводки или установки в сырых помещениях из-за низкой степени защиты IP20.

Безопасность и стандарты

Материал корпуса соответствует требованиям к огнестойкости — выдерживает температуру до 650 °C, что снижает риск распространения пламени. Коробка не содержит галогенов, значит, при возгорании не выделяет токсичных паров. Соответствует общим нормам безопасности для распределительных коробок в жилых зданиях, однако не сертифицирована по ГОСТ Р 50044.1 — рекомендуется проверить соответствие проектным документам.

Преимущества

• Удобная защелкивающаяся крышка — не требует инструментов для вскрытия
• Минимальная глубина (13 мм) позволяет устанавливать в тонких стенах
• 9 вводов обеспечивают достаточное количество точек подключения даже для сложных схем
• Чёрный цвет маскирует следы штукатурки после отделки
• Полипропилен устойчив к коррозии и химическим воздействиям в помещении

Ограничения применения

• IP20 — нельзя использовать во влажных помещениях (ванна, кухня, подвал) или на улице
• Штампованные вводы не имеют герметизации — не подходят для кабелей с высокими механическими нагрузками
• Нельзя применять в системах с напряжением выше 400 В
• Не предназначен для монтажа в деревянных или горючих конструкциях без дополнительного теплозащитного экрана
• Недостаточная глубина для большого количества скруток — не более 4–5 кабелей сечением 2,5 мм² каждый

Примеры использования

• Разветвление группы освещения в коридоре квартиры
• Подключение трёх розеточных групп в одной комнате
• Объединение проводов от выключателя и светильника
• Скрытая коммутация в панельном доме с тонкими стенами

Практические советы

• Перед монтажом проверьте, чтобы диаметр ниши был точно 70 мм — меньший размер затруднит установку
• Не перегружайте коробку: максимальная суммарная площадь сечения всех кабелей — около 15–18 мм²
• После укладки проводов убедитесь, что они не задевают края вводов — это предотвращает повреждение изоляции
• При использовании многожильных кабелей лучше завести их в термоусадочные трубки перед введением в отверстия
• После штукатурки не забудьте отметить расположение коробки — это важно при последующих работах (например, сверлении стен)
