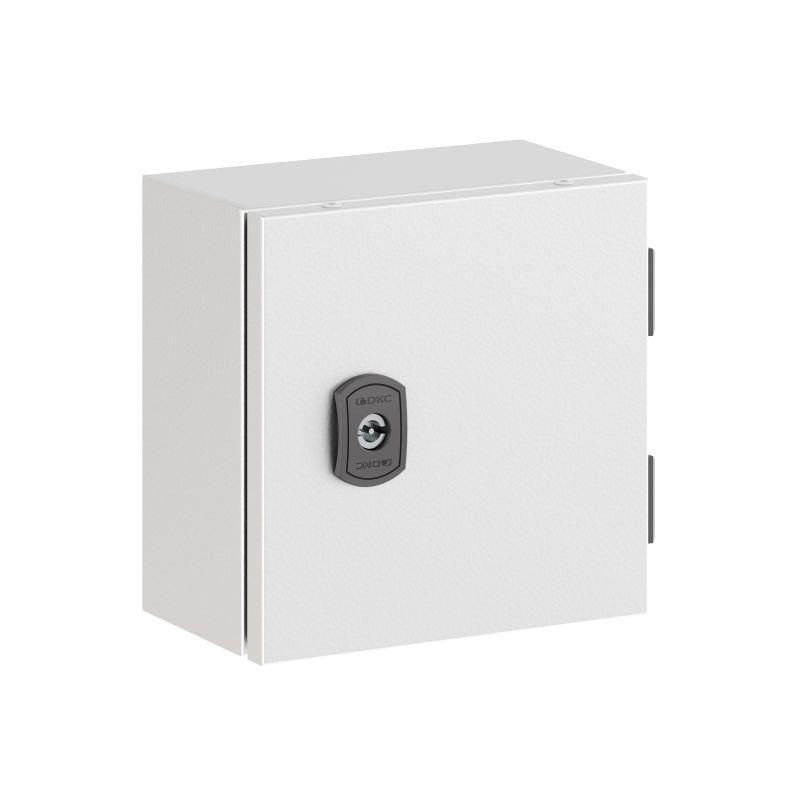

Корпус клеммный металлический SDE ВхШхГ 200x200x120 мм с дверцей | R5SDE2212C DKC ДКС

Корпус клеммный металлический SDE 200x200x120 мм с дверцей от DKC (ДКС) - надёжный щит для монтажа клемм, автоматов и DIN-реек в условиях повышенной влажности, запылённости и механических воздействий. Артикул r5sde2212c предназначен для наружного и внутрипомещенного использования, где требуется защита электрооборудования от внешних факторов.

Назначение и область применения

Корпус клеммный металлический SDE 200x200x120 мм с дверцей используется для размещения коммутационных устройств: клеммных колодок, автоматических выключателей, реле, преобразователей частоты и других элементов силовой и контрольной цепи. Подходит для распределительных щитов в промышленных объектах, на транспорте, в системах автоматизации и на открытых площадках.

Технические характеристики

• Габариты: 200×200×120 мм (высота × ширина × глубина)
• Материал: листовая сталь с порошковым покрытием (серый цвет)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергии 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Дверца: односторонняя, застеклённая, с замком, вентилируемая
• Заземление: есть вывод на крышке
• Уплотнение: литой полиуретановый уплотнитель на дверце
• Монтажная панель: встроена, предназначена для крепления DIN-реек или плат
• Фиксация: предустановленные рейки на задней стенке для крепления DIN-реек
• Способы установки: навесной, настенный, напольный, на столб
• Возможность группировки: можно соединять несколько корпусов в ряд

Совместимость и монтаж

Корпус клеммный металлический SDE 200x200x120 мм с дверцей совместим с любыми стандартными DIN-рейками (TS35/7,5 и TS35/15). Для монтажа используйте встроенные кронштейны или отверстия на задней стенке. Габариты позволяют разместить до 8–10 модульных аппаратов шириной 17,5 мм. Крепление на столбе требует дополнительных хомутов (не входят в комплект). Застеклённая дверца позволяет визуально контролировать состояние оборудования без вскрытия. Все крепёжные элементы, замки и уплотнители уже установлены - сборка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и EN 61439-1. Сертифицировано для применения в сейсмоактивных районах и на морских судах. Порошковое покрытие устойчиво к коррозии, UV-излучению и перепадам температур. Степень защиты IP55 и ударопрочность IK10 обеспечивают безопасную работу в сложных условиях - от строительных площадок до промзон с агрессивной средой.

Преимущества

• Высокая прочность: стальной корпус с покрытием выдерживает нагрузки и повреждения
• Защищённая дверца: стекло + уплотнитель + замок - минимизация доступа посторонних
• Гибкая установка: подходит для всех типов монтажа - на стене, столбе, полу, в нишу
• Легкий доступ к оборудованию: вентилируемая дверца снижает риск перегрева
• Готов к использованию: всё необходимое в комплекте - никаких доп. деталей не нужно
• Поддержка стандартизированного монтажа: встроенные рейки для быстрой фиксации DIN-реек

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не гарантирует герметичность при затоплении
• Стекло дверцы не рассчитано на удары острыми предметами - возможны трещины при механическом воздействии
• Не рекомендуется для установки в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• При напольном монтаже необходимо предусмотреть дренаж и защиту от подтопления
• Объём 200×200×120 мм ограничен - для большого числа аппаратов (>15 модулей) лучше выбрать более крупный корпус

Примеры использования

• Электрощит на улице для управления освещением парковки
• Распределительный пункт на производстве с конвейерами и датчиками
• Шкаф управления насосной станцией в условиях повышенной влажности
• Клеммный ящик для связи и сигнализации на железнодорожной станции
• Аппаратный шкаф на морском судне - благодаря сертификации подходит для морской эксплуатации

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления на стене или столбе
• При установке на столб используйте антикоррозийные хомуты и изолирующие прокладки
• Не забудьте подключить заземление через вывод на крышке - это обязательное условие безопасности
• При необходимости увеличения объёма - соедините два корпуса SDE в ряд, используя стандартные переходники
• Для удобства обслуживания оставьте свободное пространство перед дверцей - она открывается на 90°
• Проверяйте целостность уплотнителя при каждом техобслуживании - он не меняется сам по себе
