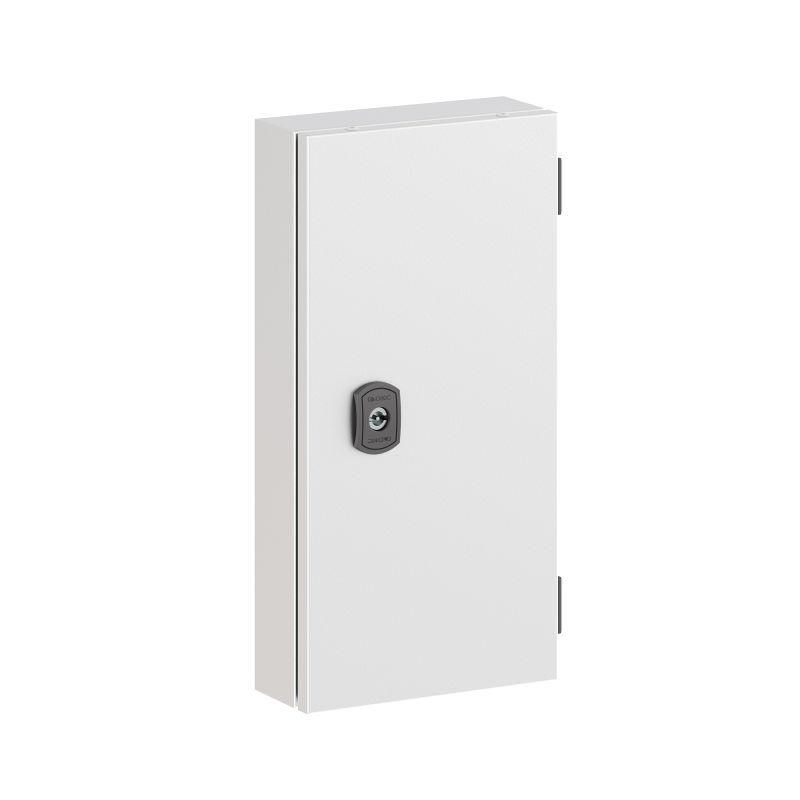

Корпус клеммный металлический SDE ВхШхГ 400x200x80 мм с дверцей | R5SDE428C DKC ДКС

Корпус клеммный металлический SDE ВхШхГ 400x200x80 мм с дверцей DKC - прочная герметичная коробка для защиты клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или технологических щитов. Бренд DKC обеспечивает надежную сборку, а артикул r5sde428c соответствует требованиям жестких условий эксплуатации.

Назначение и область применения

Корпус клеммный металлический SDE ВхШхГ 400x200x80 мм с дверцей DKC предназначен для размещения коммуникационных элементов: клеммных колодок, реле, контакторов, модулей автоматизации, индикаторов и других малогабаритных устройств. Подходит для использования в распределительных щитах, на опорах ЛЭП, в цехах с высокой запыленностью, на объектах энергообеспечения и автоматизированных системах. Может служить как самостоятельная коробка связи или часть составного щита.

Технические характеристики

• Размеры: 400×200×80 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и агрессивный климат
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляцией
• Задняя дверь: есть - позволяет доступ к тыльной стороне монтажной панели
• Монтажная панель: встроена - фиксирует оборудование внутри корпуса
• Крепление: навесное, настенное, напольное, на столб
• Объединение в ряд: возможно - несколько корпусов можно стыковать друг с другом

Совместимость и монтаж

Корпус клеммный металлический SDE ВхШхГ 400x200x80 мм с дверцей DKC имеет универсальные точки крепления: четыре угловых отверстия для болтов M6, а также специальный профиль для крепления на трубчатые опоры. Монтажная панель предварительно закреплена, что ускоряет установку оборудования. Для настенного монтажа используйте анкерные болты; для установки на столб - хомуты подходящего диаметра. Возможна вертикальная и горизонтальная ориентация. Защита IP55 требует правильной затяжки всех уплотнителей при закрывании двери - проверьте плотность прилегания перед вводом в эксплуатацию.

Безопасность и стандарты

• Соответствие: EN 50102 (ударопрочность), IEC 60529 (IP55), GOST R 51317.1–2009 (климатические условия)
• Изоляция внутренних частей обеспечивается конструкцией корпуса - внешние детали не находятся под потенциалом
• Комплект заземления включен - необходимо самостоятельно присоединить заземляющий проводник к клемме внутри корпуса
• Порошковое покрытие исключает риск коррозии даже при длительном воздействии влаги и перепадах температур

Преимущества

• Высокая механическая прочность благодаря толстой стали и IK10 - выдерживает случайные удары и нагрузки
• Защищённая дверца с застеклением позволяет контролировать состояние приборов без вскрытия
• Вентилируемая дверь снижает риск конденсата при перепадах температур
• Возможность стыковки нескольких корпусов в один ряд экономит место и упрощает масштабирование системы
• Атмосферостойкое покрытие гарантирует долгую жизнь в открытых условиях

Ограничения применения

• Не предназначено для постоянного погружения в воду - IP55 не обеспечивает гидроизоляцию при подтоплении
• Не рекомендовано применение в средах с агрессивными химическими парами (например, серная кислота, хлор) - хотя покрытие устойчиво, не все материалы внутри корпуса совместимы
• Внутренний объем ограничен - не подходит для крупных преобразователей частоты или мощных АВР
• Застекленная дверь не является взломостойкой - не используется там, где требуется физическая безопасность

Примеры использования

• Щит управления насосной станцией на улице
• Распределительная коробка для сигнализации на железнодорожной платформе
• Корпус для PLC и терморегулятора в теплице с повышенной влажностью
• Центральное соединение кабелей между двумя участками линии освещения
• Автоматический пункт учета электроэнергии на опоре ЛЭП

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были правильно просверлены - используйте кабельные вводы с уплотнителем, соответствующие IP55
• При использовании вентилируемой двери следите, чтобы воздушные каналы не забились грязью - периодически очищайте решётки
• При стыковке нескольких корпусов SDE соблюдайте равномерность крепления - деформация одного влияет на соседний
• Заземление обязательно! Присоедините медный провод сечением ≥2,5 мм2 к клемме внутри корпуса и доведите до контура заземления объекта
• При установке на столб выбирайте высоту выше уровня возможного снежного заноса - минимум 1,5 метра от земли
• Для обслуживания удобнее использовать модели с застекленной дверью - не надо каждый раз открывать корпус для проверки индикации
