Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм с дверцей | R5SDE5212C DKC ДКС

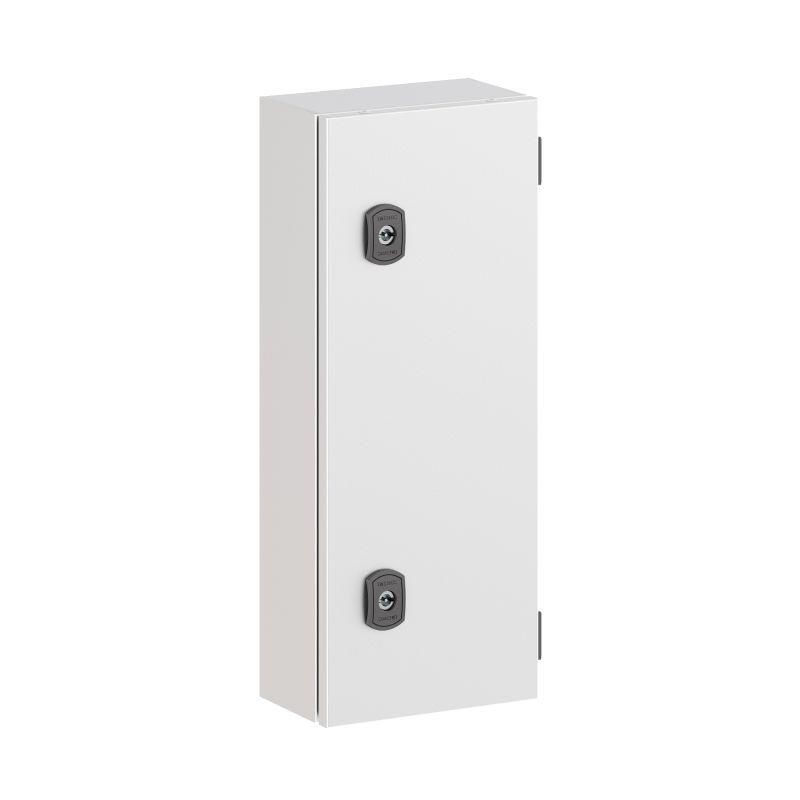

Корпус клеммный металлический SDE ВхШхГ 500x200x120 мм с дверцей DKC - это прочная герметичная коробка для защиты клемм, аппаратов управления и контрольных устройств в условиях улицы, производства или помещения. Артикул r5sde5212c подходит для монтажа на стене, столбе или в нишу, обеспечивая надежную работу оборудования даже при высоких механических нагрузках.

Назначение и область применения

Корпус SDE используется как распределительная или соединительная коробка для клемм, реле, контакторов, модулей автоматизации и индикационных устройств. Подходит для установки в системах управления, на промышленном оборудовании, в насосных станциях, на объектах ЖКХ и энергетики. Благодаря степени защиты IP55 и ударопрочности IK10, корпус SDE применяют там, где есть риск попадания пыли, воды или случайного удара.

Технические характеристики

• Размеры: 500×200×120 мм (высота × ширина × глубина)
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, серое (RAL 7035)
• Степень защиты: IP55 - защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажной среде и на открытых площадках
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных колебаниях грунта
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Задняя дверь: да - позволяет доступ к тыльной стороне монтажной панели
• Монтажная панель: встроена - фиксируется болтами внутри корпуса
• Цвет: серый

Совместимость и монтаж

Корпус SDE легко монтируется любым способом: на стену, столб, в пол или в нишу. Для крепления предусмотрены специальные проушины на задней стенке. Монтаж на столбе выполняется через кронштейны (не входят в комплект). Возможна сборка в ряд - несколько корпусов можно соединить между собой для создания единой системы. Петли и поворотный замок обеспечивают плотное закрывание дверцы. Защита от открывания без ключа - стандартная функция.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электрооборудования в условиях повышенной опасности. Сертифицирован по нормам для работы в промышленных зонах. Степень защиты IP55 и класс IK10 гарантируют безопасность персонала при внешних воздействиях. Наличие заземления (комплект без проводов) требует самостоятельного подключения медного провода к контактному болту внутри корпуса.

Преимущества

• Высокая механическая прочность благодаря стали 1,2 мм и IK10
• Защита от пыли и воды - идеально для улицы и сырых помещений
• Возможность установки в любом положении: вертикально, горизонтально, в стену
• Дверца с застекленной частью - позволяет контролировать состояние индикаторов без вскрытия
• Вентилируемая дверь снижает риск конденсата при перепадах температур
• Сейсмостойкость - подходит для регионов с активной сейсмической деятельностью
• Серый цвет RAL 7035 - маскирует следы коррозии и загрязнений

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не обеспечивает герметичность при затоплении
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита Ex
• Комплект заземления не содержит проводов - требуется самостоятельная прокладка заземляющего провода
• Максимальная масса внутреннего оборудования должна быть рассчитана исходя из нагрузки на крепления - корпус не предназначен для тяжелых силовых щитов
• Порошковое покрытие может повредиться при механическом царапании - не использовать для частого обслуживания с применением острых инструментов

Примеры использования

• Распределительная коробка для клемм на входе в здание
• Щит управления насосной станцией на улице
• Корпус для PLC и реле на конвейере
• Пульт сигнализации на опоре ЛЭП
• Индикационный ящик с кнопками и лампочками на производстве

Практические советы

• Перед монтажом проверьте посадочные отверстия - они совпадают с типовыми кронштейнами для труб и стоек
• При установке на столб используйте хомуты с резиновой прокладкой - предотвращает деформацию корпуса
• Для вентилируемой двери убедитесь, что воздух свободно циркулирует - не закрывайте выходные отверстия
• При использовании застекленной двери избегайте прямого солнечного света - возможно помутнение стекла
• При групповой установке нескольких корпусов SDE соблюдайте минимальный зазор 50 мм между ними - обеспечивается теплоотвод и доступ к креплениям
• Заземление обязательно - подключите медный провод сечением не менее 4 мм2 к болту внутри корпуса
