Корпус металлический 101х95х10 IP31 без клемм ЩЭ-5 - 30713DEK APC

Корпус металлический 1010х950х100 IP31 ЩЭ-5 без клеммной группы от DEKraft предназначен для встраивания в стеновые ниши и обеспечивает организованную компоновку оборудования для этажных распределительных щитов. Этот корпус - основа щита ЩЭ-5, который используется в многоквартирных домах для учёта электроэнергии и распределения нагрузки между квартирами.

Назначение и область применения

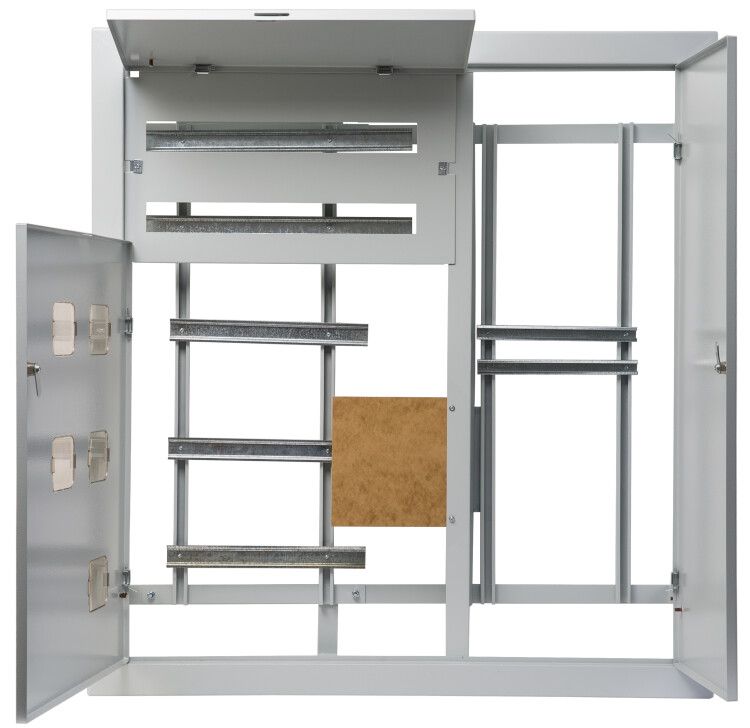

Корпус металлический 1010х950х100 IP31 ЩЭ-5 без клеммной группы применяется в качестве внешнего кожуха для этажных распределительных щитов серии ЩЭ от DEKraft. Он рассчитан на установку в жилых зданиях - внутри стеновой ниши - и служит для размещения трёх функциональных отсеков: учётного (счётчики), распределительного (автоматические выключатели) и слаботочного (телефон, TV, сигнализация). Подходит для проектов, где требуется централизованный учёт энергопотребления по 5 квартирам с номинальным током до 63 А на каждую.

Технические характеристики

• Размеры: 1010×950×100 мм (В×Ш×Г)
• Материал: сталь с порошковым покрытием (цвет RAL 7035, серый)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: 3 - соответствуют трём отсекам (учётный, распределительный, слаботочный)
• Монтажная панель: есть - позволяет фиксировать оборудование на DIN-рейках
• Способ монтажа: заподлицо (встраиваемый)
• Соединяемость в ряд: да - можно устанавливать несколько корпусов рядом без зазора
• Комплектация: шины N и PE, крепёжные болты, пластиковые окна для учётных отсеков - клеммная группа НЕ входит

Совместимость и монтаж

Корпус металлический 1010х950х100 IP31 ЩЭ-5 без клеммной группы совместим со всеми элементами серии ЩЭ от DEKraft. Для монтажа необходима подготовленная ниша в стене с габаритами минимум 1030×970×120 мм - с запасом 10 мм по каждой стороне для удобства установки и вентиляции. Установка выполняется с помощью крепёжных отверстий по периметру корпуса. После закрепления в нише двери закрываются на защёлки, а пластиковые окна позволяют считывать показания счётчиков без вскрытия. Клеммы, автоматы и шины монтируются уже после установки корпуса - они не входят в комплект.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 61439-1) для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном контакте с внутренними частями через решётки или окна, а также предотвращает попадание капель воды сверху - что важно для помещений с повышенной влажностью (коридоры, лифтовые холлы). Материал - сталь с порошковой окраской - устойчив к механическим повреждениям и коррозии в условиях нормальной эксплуатации.

Преимущества

• Унифицированная конструкция - совместима с другими изделиями серии ЩЭ от DEKraft
• Трёхсекционная компоновка оптимальна для разделения силового, учётного и слаботочного оборудования
• Порошковое покрытие снижает риск коррозии и легко моется
• Возможность выстраивать несколько корпусов в ряд - удобно для многоэтажных домов
• Пластиковые окна обеспечивают доступ к счётчикам без вскрытия корпуса - снижают риск несанкционированного доступа

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для открытых площадок или сырых мест с брызгами
• Не содержит клеммной группы - её необходимо докупать отдельно
• Подходит только для встраиваемого монтажа - не может использоваться как накладной щит
• Максимальный ток на одну квартиру - 63 А; для больших нагрузок требуются другие решения
• Не имеет встроенной системы вентиляции - при высоких тепловыделениях возможен перегрев

Примеры использования

• Этажный щит в новостройке с 5 квартирами - каждый отсек обслуживает свою группу потребителей
• Реконструкция старого дома с заменой старых щитов на современные с цифровыми счётчиками
• Объединённый щит в панельном доме, где требуется раздельный учёт по квартирам и слаботочные сети (интернет, видеонаблюдение)

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 120 мм, чтобы корпус полностью вошёл и не задевал провода
• При сборке используйте только рекомендованные DEKraft клеммные группы и шины - они точно подходят по размерам и расположению отверстий
• Не забудьте про заземление: шина PE должна быть надёжно соединена с корпусом и контуром заземления здания
• При установке нескольких корпусов в ряд соблюдайте одинаковый уровень - используйте уровень и временные направляющие
• После монтажа протестируйте работу всех дверей - они должны плотно закрываться, но не деформироваться при усилии
