Корпус металлический навесной ЩРН-90 2-х дверный (500х680х120) IP31 УХЛЗ серый | Б0062925 ЭРА

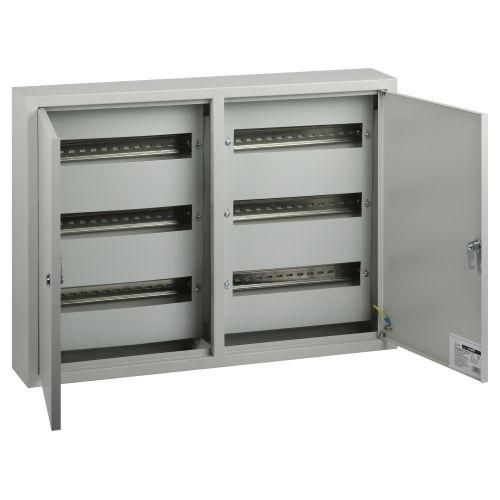

Корпус металлический навесной ЩРН-90 2-х дверный (500х680х120) IP31 УХЛЗ серый от бренда ЭРА предназначен для монтажа автоматических выключателей, УЗО, контакторов и другого модульного оборудования в условиях открытой установки. Этот электрощит рассчитан на промышленные и коммерческие объекты, где важны надежность, долговечность и безопасность.

Назначение и область применения

ЩРН-90 - это навесной металлический корпус для сборки распределительных щитов. Подходит для установки в помещениях с нормальной влажностью и температурным режимом, соответствующим исполнению УХЛЗ. Часто используется для организации вводно-распределительных устройств (ВРУ), групповых щитов, щитов учета и управления оборудованием. Применяется на заводах, в офисах, жилых домах, торговых центрах и других зданиях, где требуется защищенная установка электротехнических аппаратов.

Технические характеристики

• Габариты: 500×680×120 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с антикоррозийным покрытием
• Количество модулей: 90 (стандартная DIN-рейка)
• Количество дверей: две, с возможностью перевешивания
• Количество рядов: три
• Цвет: серый (RAL 7044)
• Наличие DIN-рейки: да, установлены две рейки для монтажа модулей
• Запирающий механизм: замок с ключом, совместим с системой единой секретности
• Способ установки: навесной (на стену)
• Исполнение: УХЛЗ - для умеренного и холодного климата, с повышенной влажностью

Совместимость и монтаж

ЩРН-90 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN EN 60715 (35 мм). Для монтажа используются два кронштейна на задней стенке корпуса. Крепление осуществляется на саморезы или анкеры через отверстия в кронштейнах. Обязательно соблюдайте посадочные размеры: глубина 120 мм позволяет размещать устройства до 100–110 мм в глубину. Перевешивание дверей выполняется без инструментов - петли расположены симметрично. Уплотнители на дверях обеспечивают герметичность, но не требуют специального обслуживания.

Безопасность и стандарты

Конструкция ЩРН-90 исключает случайный доступ к токоведущим частям при закрытых дверях. Соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Антикоррозийное покрытие гарантирует срок службы до 12 лет при правильной эксплуатации. Замок с ключом повышает безопасность против несанкционированного доступа.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим воздействиям
• Две двери позволяют удобно работать с двумя сторонами щита одновременно
• Перевешивание дверей - гибкость при монтаже в ограниченном пространстве
• Двухкомпонентный полиуретановый уплотнитель - продлевает срок службы и сохраняет степень защиты
• Оптимальное соотношение цены и качества - экономически выгодное решение для массового применения

Ограничения применения

ЩРН-90 не предназначен для установки на улице, в сырых помещениях с постоянными брызгами или в средах с агрессивными химическими веществами. Степень защиты IP31 не обеспечивает защиту от струй воды или пыли. Не рекомендуется использовать в местах с риском попадания крупных твердых частиц (например, на стройплощадках без дополнительной защиты). Также корпус не имеет встроенной системы вентиляции - при большой тепловой нагрузке необходимо предусмотреть принудительное охлаждение.

Примеры использования

• Щит учета электроэнергии в многоквартирном доме
• Распределительный щит на участке конвейера в заводском цехе
• Групповой щит освещения в торговом комплексе
• Вводно-распределительное устройство (ВРУ) в административном здании
• Щит управления насосной станцией

Практические советы

• При заказе проверьте, что внутренняя глубина 120 мм достаточна для выбранных модулей - некоторые автоматы имеют увеличенную глубину
• Не перегружайте одну DIN-рейку более чем 90 модулями - равномерно распределяйте нагрузку между двумя рейками
• При монтаже используйте изоляционные переходники для проводов, чтобы избежать повреждений изоляции
• Для длительной работы в условиях повышенной влажности регулярно проверяйте состояние уплотнителей и замка
• ЩРН-90 от ЭРА совместим с другими изделиями серии ЩРН - можно легко заменить или расширить систему
