Корпус металлический ЩМП-07 SIMPLE 600х400х175 IP31 NO_SIMPLE_SHMP-07_IP31 ЭРА Б0041658

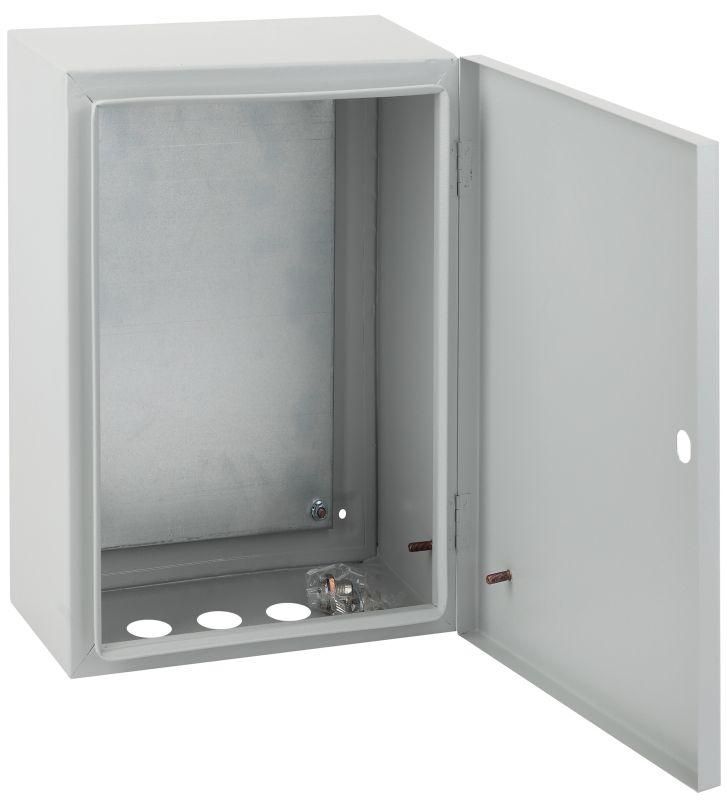

Корпус металлический навесной ЩМП-07 IP31 600х400х175 от бренда ЭРА - это готовый металлический шкаф для монтажа электрооборудования в условиях сухих помещений. Он сочетает прочную стальную конструкцию, порошковое покрытие и наличие монтажной панели, что делает его удобным решением для сборки щитов управления, автоматики и распределительных устройств. Артикул б0041658 соответствует модели ЩМП-07 IP31.

Назначение и область применения

Корпус ЩМП-07 IP31 предназначен для установки внутри зданий там, где требуется защита от случайного прикосновения к токоведущим частям и ограниченного попадания пыли. Подходит для монтажа автоматических выключателей, контакторов, реле, счетчиков и других элементов низковольтной аппаратуры. Часто используется в системах: - распределения электрической энергии; - автоматизации технологического оборудования; - пожарной сигнализации; - контроля и управления в административных, промышленных и сельскохозяйственных помещениях.

Технические характеристики

• Размеры: 600×400×175 мм - оптимальная глубина для компактных сборок;
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, толщиной 1 мм - обеспечивает механическую жесткость;
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Цвет: RAL 7035 (серый каменный) - стандартный цвет для промышленных шкафов;
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к царапинам и химическому воздействию;
• Монтажная панель: оцинкованная, с перфорацией под DIN-рейки - позволяет фиксировать оборудование без дополнительных креплений;
• Замок: есть, с двумя ключами - обеспечивает доступ только авторизованному персоналу;
• Класс защиты: I - требует подключения к заземляющему проводнику;
• Номинальный ток: 630 А - максимальный допустимый ток через шкаф, не относится к защищаемой аппаратуре, а характеризует способность корпуса выдерживать тепловые нагрузки при аварийных режимах;
• Способ монтажа: открытая установка - крепление на стену с помощью кронштейнов или болтов.

Совместимость и монтаж

Корпус ЩМП-07 IP31 совместим со всеми типами DIN-реек и стандартными модульными устройствами до 96 модулей (при плотном расположении). Монтаж выполняется на ровную вертикальную поверхность. Отсутствие кабельных вводов требует самостоятельного выбора и установки подходящих вводов (например, M20 или M25) в зависимости от используемых кабелей. Глубина монтажа 0 мм означает, что шкаф не рассчитан на встраивание в стену - он всегда остается внешним. Для герметизации проходов рекомендуется использовать уплотнители, не входящие в базовую комплектацию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надежное заземление корпуса через контактную площадку. Порошковое покрытие снижает риск возникновения электростатических разрядов. Гарантия от сквозной коррозии - 15 лет, что подтверждает качество антикоррозийной обработки стали. Однако гарантия на работу всего изделия составляет лишь 1 год - это связано с возможностью повреждения при неквалифицированном монтаже или использовании вне условий эксплуатации.

Преимущества

• Жесткая сварная конструкция - минимизирует деформацию при транспортировке и эксплуатации;
• Оцинкованная монтажная панель - продлевает срок службы креплений и исключает ржавчину на внутренней стороне;
• Порошковое покрытие - устойчиво к механическим повреждениям и легко моется;
• Наличие замка - повышает безопасность и контролируемость доступа;
• Универсальный формат - подходит для широкого круга задач в быту, промышленности и ЖКХ.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для дождя, снега или повышенной влажности;
• Не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты;
• Не содержит кабельных вводов - необходимо докупать и устанавливать самостоятельно;
• Толщина стенки 1 мм - не рекомендована для мест с высокими ударными нагрузками или вибрацией;
• Номинальный ток 630 А - не является рейтингом для установленного оборудования, а отражает термическую устойчивость самого корпуса; реальные токи коммутируемых устройств должны быть ниже.

Примеры использования

• Щит освещения в офисном здании - управление группами светильников;
• Автоматический щит насосной станции - контроль работы насосов и температурных датчиков;
• Распределительный щит в цеху - питание станков и датчиков;
• Щит пожарной сигнализации - размещение контроллеров, реле и звуковых оповещателей;
• Аварийный щит в спортзале - резервное питание и системы экстренного отключения.

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной и не имела влажных участков - даже IP31 не защищает от конденсата;
• Выбирайте кабельные вводы с учетом диаметра кабеля и количества жил - лучше взять с запасом по размеру;
• При установке нескольких шкафов рядом соблюдайте минимальный зазор 5–10 см между ними для теплоотвода;
• Обязательно выполните заземление корпуса через медный провод сечением не менее 10 мм2;
• Для увеличения степени защиты до IP54 можно дополнительно закупить полиуретановые уплотнители - они продаются отдельно;
• Не используйте этот корпус как основание для тяжелого оборудования - вес монтажной панели ограничен конструкцией стенок.
