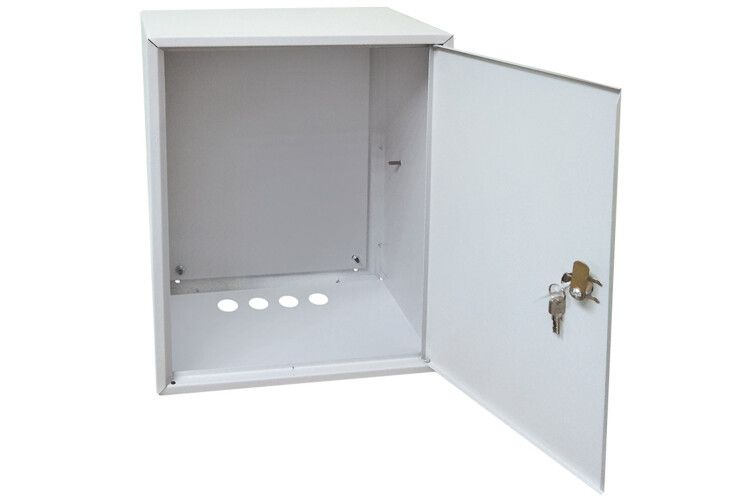

Корпус металлический ЩМП-1-0 (395х310х220) IP31 Народный - SQ0905-0901 TDM

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP31 от TDM ELECTRIC предназначен для компактной сборки распределительных устройств в условиях внутренней установки. Его прочный стальной корпус с порошковым покрытием и встроенной монтажной панелью обеспечивают надёжную основу для размещения автоматических выключателей, контакторов и других элементов автоматики.

Назначение и область применения

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP31 используется для создания электрощитов различного назначения: силовые щиты, щиты управления, устройства автоматизации, системы контроля и измерений. Подходит для установки в помещениях с умеренным уровнем запылённости - например, на заводах, в цехах, административных зданиях или насосных станциях. Не предназначен для наружной эксплуатации или мест с высокой влажностью.

Технические характеристики

• Размеры корпуса: 395 × 310 × 220 мм (Ш×В×Г)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводные кабели и коммутационные аппараты внутри щита
• Материал корпуса: сталь с толщиной стенок 0,6 мм
• Покрытие: текстурированное порошковое покрытие RAL 7035 (серый)
• Тип дверцы: одинарная, закрытого типа с замком
• Количество кабельных вводов: 3 отверстия для фланцев (диаметр не указан - требуется подбор по кабелю)
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (соответствует EN 50102)
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Внутренняя глубина: 220 мм - позволяет разместить оборудование с габаритами до этого значения

Совместимость и монтаж

Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP31 имеет готовую металлическую панель для крепления DIN-рейки и оборудования. Монтаж выполняется на ровную вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Кабельные вводы рассчитаны на установку фланцевых вводов - необходимо заранее выбрать подходящие по диаметру и типу (например, M20, G½). Установка возможна только в сухих помещениях. Глубина 220 мм требует учёта габаритов установленных модулей - особенно крупных автоматов или преобразователей частоты.

Безопасность и стандарты

• Соответствие стандарту EN 50102 - подтверждает уровень ударопрочности IK10
• Порошковое покрытие соответствует требованиям к антикоррозийной защите для внутренних условий
• Замок обеспечивает доступ только авторизованному персоналу

Преимущества

• Жесткая стальная конструкция снижает риск деформации при длительной эксплуатации
• Порошковое покрытие RAL 7035 устойчиво к механическому воздействию и легче моется, чем обычное окрашивание
• Встроенная монтажная панель исключает необходимость самостоятельной установки крепёжных планок
• Три предварительно подготовленных ввода ускоряют прокладку кабелей
• Запираемая дверца повышает безопасность обслуживания и соответствие нормам электроустановок

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP31 недостаточна для дождя, снега или повышенной влажности
• Толщина стенок 0,6 мм делает корпус чувствительным к сильным механическим ударам - не рекомендуется в зонах с активным движением транспорта
• Отсутствуют вентиляционные отверстия - не подходит для щитов с мощными тепловыделяющими устройствами без внешнего охлаждения
• Номинальный ток 400 А относится к вводу; внутренние автоматы должны выбираться отдельно с учётом нагрузки

Примеры использования

• Электрощит управления конвейерной линией на пищевом производстве
• Распределительный щит освещения и розеток в офисном помещении
• Автоматический щит управления насосной группой в системе водоснабжения
• Центральный пункт сбора сигналов от датчиков в системе автоматизации здания

Практические советы

• Перед монтажом проверьте, что все кабели имеют диаметр, совместимый с фланцевыми вводами - используйте вводы с резьбой M20 или G¾, если не указано иное
• Из-за малой толщины стенок (0,6 мм) не сверлите дополнительные отверстия без усиления - можно использовать саморезы с пластиковыми вставками
• Для нагреваемого оборудования (частотники, термореле) предусмотрите принудительную вентиляцию или увеличьте свободное пространство вокруг
• Щит с монтажной панелью ЩМП-1-0 (395х310х220) IP31 от TDM ELECTRIC легко сочетается с продукцией других производителей - главное, соблюдать габариты и класс защиты
• При заказе нескольких экземпляров убедитесь, что все они одного серийного номера - отличия в толщине стали или покрытии могут возникнуть между партиями
