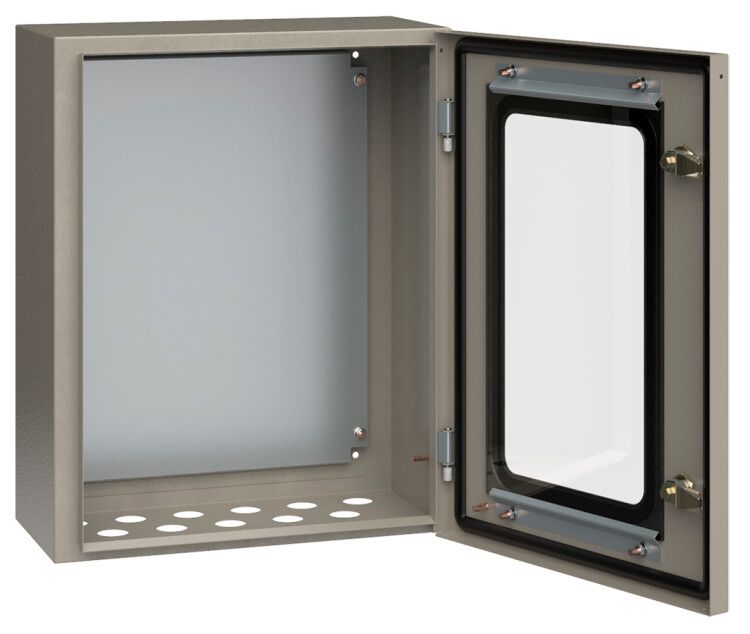

Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 прозрачная дверь IEK - YKM11-02-54-1

Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 с прозрачной дверью от IEK - это надёжный металлический шкаф с монтажной панелью и прозрачной дверью, предназначенный для компактной и безопасной установки аппаратуры автоматизации, управления и силового оборудования. Артикул ykm11-02-54-1 соответствует серийному решению ЩМП-2-0, оптимальному для промышленных и бытовых задач.

Назначение и область применения

Корпус ЩМП-2-0 используется для размещения внутреннего оборудования: реле, контакторов, автоматических выключателей, модулей PLC, трансформаторов, световой сигнализации и других элементов систем управления. Подходит для установки на стену в помещениях и защищённых зонах на улице. Применяется в промышленности, на объектах ЖКХ, в сельском хозяйстве, торговых центрах и частных домах.

Технические характеристики

• Габариты: 500×400×220 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое антикоррозийное напыление
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с прозрачным пластиковым окном
• Монтажная панель: да, с предварительно просверленными отверстиями под DIN-рейку
• Категория климатического исполнения: У2 - для умеренного климата, в помещении или под навесом

Совместимость и монтаж

Корпус ЩМП-2-0 рассчитан на открытую установку - крепится к стене с помощью болтов через отверстия в задней стенке. Монтажная панель уже установлена внутри, что ускоряет сборку: оборудование фиксируется на DIN-рейках без дополнительных креплений. Для герметичности дверца оснащена уплотнителем, обеспечивающим класс защиты IP54. Не требует специальных инструментов - достаточно отвёртки и уровня.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты IP54 обеспечивает работу в условиях повышенной запылённости и возможных брызг воды. Ударопрочность IK08 гарантирует сохранность внутренних компонентов даже при случайных механических воздействиях. Корпус не проводит ток - безопасен при обслуживании.

Преимущества

• Прозрачная дверь позволяет контролировать состояние приборов без вскрытия корпуса
• Порошковое покрытие устойчиво к царапинам, химическим веществам и перепадам температур
• Жесткая стальная конструкция минимизирует деформацию при нагрузке
• Встроенная монтажная панель снижает время установки на 30–40%
• Подходит для компактных распределительных щитов малой мощности

Ограничения применения

• Не предназначен для установки в местах постоянного попадания струй воды, подземных коллекторах или водах
• IP54 не обеспечивает защиту от длительного погружения или высокого давления струи
• Температурный режим ограничен: работает при t = –25C…+40C; не рекомендуется для экстремально холодных регионов без обогрева
• Не подходит для крупногабаритного оборудования - габариты 500×400×220 мм ограничивают количество установленных устройств

Примеры использования

• Щит управления насосной станцией в частном доме
• Распределительный щит на конвейере пищевого производства
• Автоматический щит освещения в теплице
• Пульт контроля вентиляции в торговом зале
• Локальный щит питания датчиков безопасности на складе

Практические советы

• Перед монтажом проверьте посадочные отверстия на совпадение с крепёжными точками стены - используйте уровень для горизонтальной установки
• При использовании в сыром месте дополнительно смонтируйте терморегулятор или нагреватель для предотвращения конденсата
• Выбирайте DIN-рейки и крепления с учётом веса оборудования - максимальная нагрузка на панель не должна превышать 15 кг
• При замене дверцы или уплотнителей используйте оригинальные детали от IEK - иначе может нарушиться степень защиты IP54
• Артикул ykm11-02-54-1 - единственный вариант этого корпуса с прозрачной дверью в линейке ЩМП-2-0; другие модели имеют глухую дверцу
