Корпус металлический ЩМП-3-0 IP66 (650х500х220) - SQ0905-0085 TDM

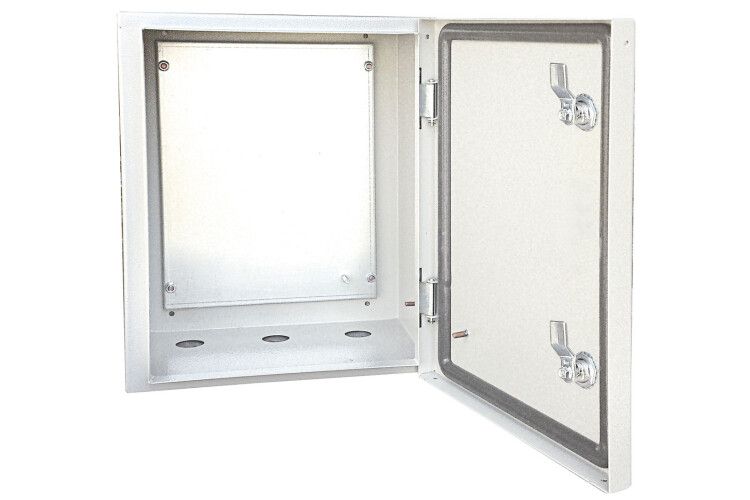

Щит с монтажной панелью ЩМП-3-0 IP66 (650х500х220) от TDM ELECTRIC предназначен для надёжной защиты электрооборудования в условиях улицы или сырых помещений. Корпус из стали с порошковым покрытием и монтажная панель толщиной 1,2 мм обеспечивают прочную основу для сборки силовых и управляющих систем.

Назначение и область применения

Щит с монтажной панелью ЩМП-3-0 IP66 (650х500х220) используется для сборки электрощитов различного назначения: пункты распределения энергии, системы автоматизации, управление оборудованием, контрольные устройства. Подходит для установки на улице, в цехах, на объектах с высокой запылённостью или повышенной влажностью. Благодаря степени защиты IP66 и ударопрочности IK10, он выдерживает воздействие пыли, струй воды и механических повреждений.

Технические характеристики

• Номинальный ток: 400 А
• Размеры корпуса: 650 × 500 × 220 мм
• Внутренняя глубина: 220 мм
• Степень защиты: IP66 (полная защита от пыли и мощных струй воды)
• Ударопрочность: IK10 (защита от удара энергией до 20 Дж)
• Материал корпуса: сталь, толщина 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Тип крышки: одинарная дверь, закрытого типа с замком
• Количество кабельных вводов: 3 линейных отверстия
• Количество отверстий для фланцев: 3
• Способ монтажа: открытая установка на стену
• Монтажная панель: оцинкованная сталь, толщина 1,2 мм, с элементом заземления

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3-0 IP66 (650х500х220) рассчитан на монтаж на вертикальной поверхности. На задней стенке предусмотрены кронштейны для крепления к стене болтами. Монтажная панель уже оснащена заземляющим элементом - достаточно подключить её к контуру заземления объекта. Кабельные вводы позволяют провести три силовых или сигнальных кабеля; остальные отверстия можно использовать для установки фланцев или герметичных вводов. Для герметизации рекомендуется применять соответствующие уплотнители (не входят в комплект).

Безопасность и стандарты

• Степень защиты IP66 соответствует ГОСТ 14254
• Ударопрочность IK10 соответствует EN 50102
• Конструкция выполнена с полностью проваренными сварными швами - обеспечивает герметичность
• Петли усилены, зафиксированы оцинкованными шплинтами - предотвращают деформацию при частом открывании

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032 - особенно важно для уличного монтажа
• Жесткая оцинкованная монтажная панель позволяет легко крепить автоматы, контакторы и другие модульные устройства
• Наличие замка обеспечивает безопасность доступа к внутреннему оборудованию
• Корпус выполнен из стали толщиной 1,2 мм - достаточна для долговечной эксплуатации даже при внешних нагрузках
• Имеются готовые места для кабельных вводов и фланцев - снижают время монтажа

Ограничения применения

• Не предназначена для погружения в воду - IP66 не гарантирует герметичность при длительном подтоплении
• Номинальный ток 400 А относится к входному кабелю; внутри щита необходимо соблюдать правила выбора аппаратов по току и тепловой нагрузке
• Отсутствие встроенных терморегуляторов или вентиляции - при высоких температурах окружающей среды требуется дополнительное охлаждение
• Кабельные вводы не укомплектованы уплотнителями - их следует приобретать отдельно

Примеры использования

• Уличный пункт распределения питания для уличного освещения
• Щит управления насосной станцией на водопроводе
• Распределительный щит на производственной линии с высокой запылённостью
• Автоматизированный щит управления конвейером в пищевой промышленности
• Аварийный источник питания для систем безопасности на объекте

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под кабельные вводы - используйте вводы с подходящим диаметром (обычно 16–25 мм)
• При использовании в холодном климате учтите возможное образование конденсата - рекомендуется установка нагревательного элемента или вентиляционного клапана
• Для удобства обслуживания оставьте свободное пространство перед дверью - минимум 60 см
• При необходимости увеличения числа кабельных вводов - используйте дополнительные фланцы через имеющиеся 3 отверстия
• Щит с монтажной панелью ЩМП-3-0 IP66 (650х500х220) от TDM ELECTRIC совместим с большинством стандартных DIN-рейки и модульным оборудованием - проверьте габариты устройств перед установкой
