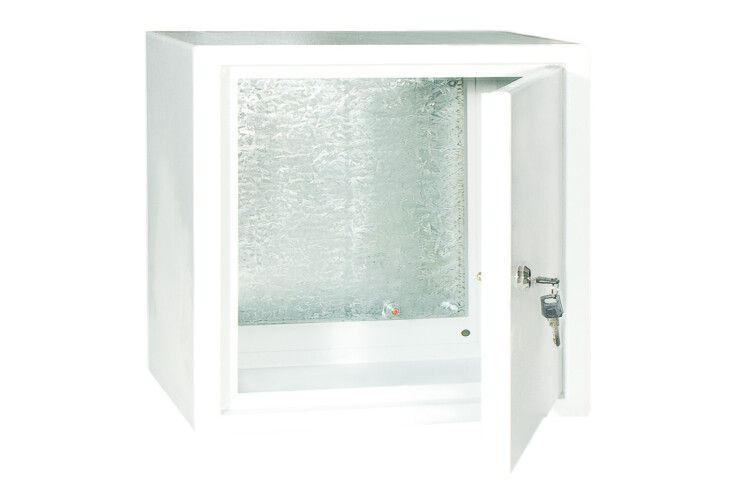

Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) | SQ0905-1003 TDM

Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) от TDM ELECTRIC предназначен для надёжной сборки электрощитов в условиях повышенной запылённости, влаги и агрессивной среды. Корпус из стали с порошковым покрытием и монтажная панель из оцинкованной стали обеспечивают долговечную работу в промышленных объектах.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) используется для установки оборудования управления, автоматизации и распределения электроэнергии. Подходит для создания силовых щитов, пунктов распределения, систем автоматики и других устройств, требующих высокой степени защиты. Применяется на производствах, в насосных станциях, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Габариты корпуса: 300×400×200 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Материал корпуса: сталь
• Покрытие корпуса: текстурированный полиэстеровый порошок, цвет RAL 7032
• Монтажная панель: оцинкованная сталь, толщина 1,2 мм
• Конструкция швов: полностью проваренные - обеспечивает герметичность
• Заземление: элемент заземления интегрирован в монтажную панель
• Крепление: встроенный кронштейн для настенного монтажа
• Петли: усиленные, с оцинкованным шплинтом

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) совместим с любыми стандартными коммутационными аппаратами, клеммниками и модульным оборудованием, устанавливаемым на DIN-рейку. Монтажная панель имеет перфорацию под фиксацию оборудования болтами M4–M6. Кронштейн позволяет закрепить щит на вертикальной поверхности без дополнительных деталей. Для герметичности рекомендуется использовать уплотнители вводов кабеля и соответствующие вводные устройства.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) соответствует требованиям к защите от внешних воздействий по ГОСТ 14254-2019 (IEC 60529). Наличие элемента заземления на монтажной панели обеспечивает безопасное подключение системы к контуру заземления. Порошковое покрытие RAL 7032 устойчиво к ультрафиолету и механическим повреждениям, что снижает риск коррозии даже в агрессивной среде.

Преимущества

• Высокая степень защиты IP66 гарантирует работоспособность в пыльных, влажных и outdoor-условиях
• Цельносварной корпус исключает попадание влаги и пыли внутрь
• Оцинкованная монтажная панель толщиной 1,2 мм выдерживает значительные нагрузки и не деформируется
• Интегрированный элемент заземления ускоряет монтаж и повышает надёжность
• Порошковое покрытие RAL 7032 устойчиво к царапинам и выцветанию
• Расширенный набор аксессуаров (в комплекте) позволяет легко адаптировать щит под задачи

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не заменяет IP68
• Корпус выполнен из стали, поэтому в условиях постоянной агрессивной химической среды требуется дополнительная защита
• Размер 300×400×200 мм ограничен - для крупных систем с большим количеством модулей потребуется более габаритная модель
• Не содержит встроенных вентиляторов или терморегуляторов - при высоких температурах внутри необходимо предусмотреть принудительное охлаждение

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на производстве с высокой запылённостью
• Автоматизированный щит на конвейере в пищевой промышленности
• Контрольный щит на тепловой электростанции
• Внешний щит связи или сигнализации на территории предприятия

Практические советы

• Перед монтажом проверьте посадочные отверстия под кронштейн - они должны точно совпадать с местом крепления на стене
• Для ввода кабелей используйте вводные патрубки с уплотнением - это сохранит уровень IP66
• Оцинкованная панель не требует дополнительной антикоррозийной обработки, но не следует сверлить её без предварительной защиты места сверления
• При использовании в холодном климате учтите возможное образование конденсата - рекомендуется установка нагревательных элементов или вентиляции
• Щит с монтажной панелью ЩМП-3.4.2-0 IP66 (300х400х200) от TDM ELECTRIC можно дополнять боковыми крышками, держателями для проводов и другими аксессуарами из того же семейства
