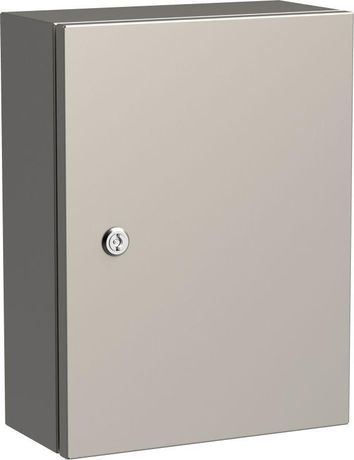

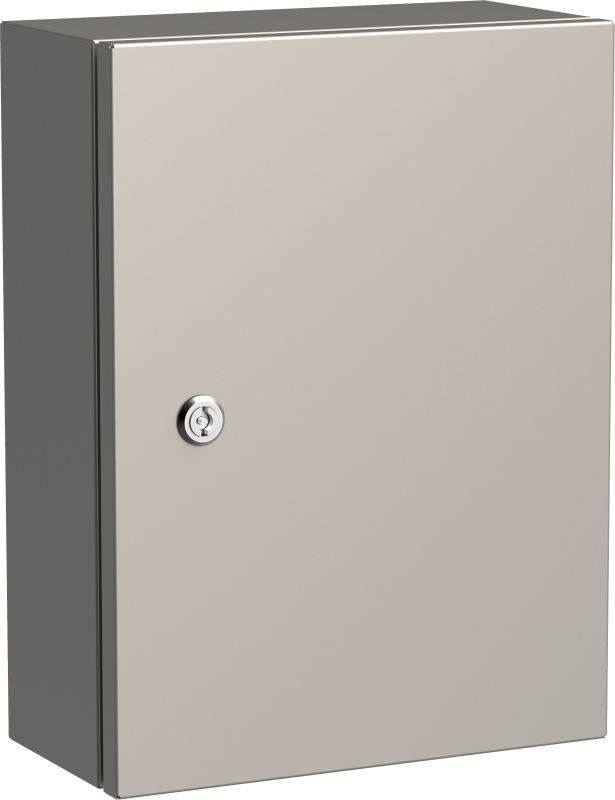

Корпус ЩМП-40.30.15 (AISI 316) TITAN 5 УХЛ1 IP66 метал. IEK TI5-12-N-040-030-015-66

Корпус металлический ЩМП-40.30.15 (AISI 316) УХЛ1 IP66 400х300х150мм от IEK - герметичная металлическая конструкция на основе нержавеющей стали AISI 316, предназначенная для установки электрооборудования в условиях повышенной влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-40.30.15 обеспечивает надежную защиту компонентов управления в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

Корпус ЩМП-40.30.15 используется для сборки распределительных щитов, контроллеров, модулей автоматизации и других электротехнических устройств. Подходит для установки внутри помещений и на открытых площадках - например, рядом с мойками, конвейерами, холодильными камерами, насосными станциями. Благодаря классу защиты IP66 и устойчивости к коррозии, он идеален для зон с частым мытьём, высокой влажностью и воздействием химических реагентов.

Технические характеристики

• Размеры: 400×300×150 мм - внутреннее пространство позволяет разместить стандартные DIN-рейки и компактные устройства
• Материал корпуса: нержавеющая сталь AISI 316 - устойчива к кислотам, щелочам, соляным растворам и бактериальному налёту
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 10 Дж (эквивалент 1,25 кг, падающего с 80 см)
• Толщина стенок: 1 мм - достаточна для механической прочности при сохранении лёгкости
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает в суровых климатических условиях, включая холодильные камеры и зимние улицы
• Цвет: RAL 7035 (серый светло-серый) - соответствует промышленному дизайну и легко сочетается с другими элементами
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без потери функциональности

Совместимость и монтаж

Корпус ЩМП-40.30.15 имеет съёмную монтажную панель - её можно демонтировать для удобной сборки и обслуживания оборудования. Монтаж осуществляется методом открытой установки: крепится болтами к стене, полу или раме. Для этого предусмотрены подготовленные отверстия в задней стенке. Размеры корпуса совместимы с типовыми DIN-рейками шириной 35 мм и стандартными клеммниками. Замок на дверце обеспечивает безопасность доступа - ключевой механизм соответствует требованиям промышленной безопасности.

Безопасность и стандарты

• Защита IP66 - соответствие IEC 60529
• Ударопрочность IK09 - соответствие EN 50102
• Материал AISI 316 - соответствует ISO 304/ISO 316 для пищевых и медико-биологических применений
• Класс исполнения УХЛ1 - ГОСТ 15150

Преимущества

• Высокая коррозионная стойкость благодаря AISI 316 - не требует покраски или антикоррозийной обработки
• Цельносварная конструкция исключает попадание влаги через швы
• Съёмная панель ускоряет монтаж и снижает риск повреждения проводки при работе внутри корпуса
• Ударопрочность IK09 защищает от случайных ударов инструментом или оборудованием
• Широкий температурный диапазон позволяет использовать корпус даже в морозильных камерах

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не гарантирует герметичность при постоянном контакте с водой
• Толщина стенки 1 мм делает корпус чувствительным к точечным нагрузкам - не рекомендуется использовать как опорную конструкцию
• Подходит только для открытой установки; не предназначен для встраивания в стены без дополнительного теплообмена
• Не содержит встроенных систем охлаждения - при высоких тепловыделениях требуется внешняя вентиляция

Примеры использования

• Щит управления питанием для моющих установок в пищевом производстве
• Распределительный щит для дозаторов и сервоприводов в фармацевтике
• Контрольный корпус для терморегуляторов в больничных помещениях с регулярной дезинфекцией
• Автоматизация насосных станций на открытых участках с перепадами температур

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления
• При использовании в сырых зонах используйте кабельные вводы с уплотнением IP66 - иначе защита корпуса будет нарушена
• Снимите монтажную панель перед установкой крупных устройств - так проще работать с проводами
• Для продления срока службы протирайте поверхность после мойки - остатки химикатов могут вызывать пятна, хотя и не нарушают целостность материала
• Артикул ti5-12-n-040-030-015-66 соответствует серии TITAN от IEK - все комплектующие этой серии взаимозаменяемы
