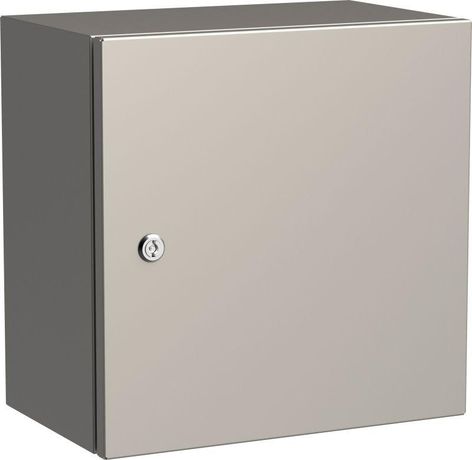

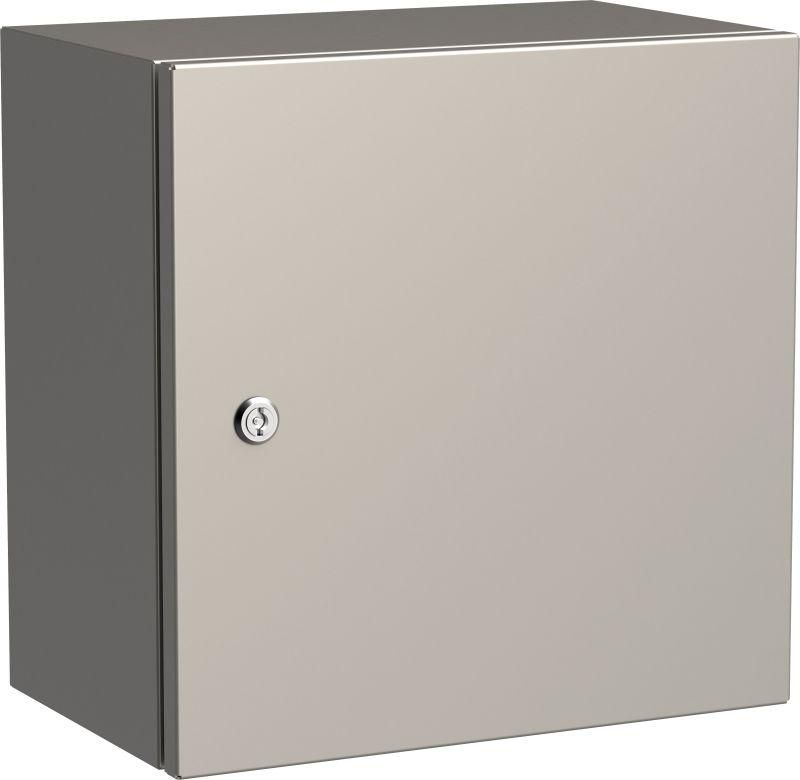

Корпус ЩМП-40.40.25 (AISI 316) TITAN 5 УХЛ1 IP66 метал. IEK TI5-12-N-040-040-025-66

Корпус металлический ЩМП-40.40.25 (AISI 316) УХЛ1 IP66 400х400х250мм от IEK - герметичная металлическая конструкция на основе нержавеющей стали AISI 316, предназначенная для установки электрооборудования в условиях повышенной влажности, агрессивных сред и экстремальных температур. Этот корпус ЩМП-40.40.25 обеспечивает надежную защиту внутренних компонентов в пищевой, фармацевтической и медицинской промышленности.

Назначение и область применения

Корпус ЩМП-40.40.25 используется для сборки распределительных щитов, пультов управления и других электротехнических устройств, требующих высокой степени защиты. Подходит для установки внутри помещений и на открытых площадках - например, возле технологических линий, мойок, холодильных камер, насосных станций. Благодаря материалу AISI 316 и классу защиты IP66, корпус выдерживает частые мойки водой под давлением, воздействие химикатов и конденсат.

Технические характеристики

• Размеры: 400 × 400 × 250 мм
• Материал корпуса: нержавеющая сталь AISI 316 - устойчив к коррозии, особенно в средах с хлоридами и кислотами
• Толщина стенок: 1 мм - достаточна для механической прочности при сохранении легкости
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: УХЛ1 (-60 C до +40 C) - допускает работу в холодных помещениях и на улице зимой
• Цвет: RAL 7035 (серый каменный)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает случайное открывание
• Монтажная панель: съемная, цельнолитая - позволяет удобно собирать и обслуживать оборудование до установки в корпус
• Тип крышки: закрытого типа - полностью герметичная конструкция без зазоров
• Способ монтажа: открытая установка - крепится болтами к стене, полу или опорной раме

Совместимость и монтаж

Корпус ЩМП-40.40.25 совместим с любыми стандартными модульными элементами: автоматическими выключателями, контакторами, реле, терморегуляторами и другими устройствами шириной 17,5–22,5 мм. Монтажная панель имеет перфорацию под DIN-рейку и отверстия под кабельные вводы. Для герметизации входов используйте кабельные вводы с уплотнителями IP66/IP67. Крепление осуществляется через четыре угловых отверстия в основании корпуса. Не рекомендуется использовать саморезы меньшего диаметра - они не обеспечивают необходимую жесткость при нагрузке на дверцу.

Безопасность и стандарты

• Соответствие требованиям EN 62208 (корпуса для электротехнических изделий)
• Ударопрочность IK09 по EN 50102
• Защита IP66 соответствует IEC 60529
• Материал AISI 316 соответствует ГОСТ 5632 - сертифицирован для контакта с продуктами питания

Преимущества

• Высокая коррозионная стойкость благодаря AISI 316 - долговечнее обычной стали 304 в агрессивных средах
• Съемная монтажная панель ускоряет сборку и снижает риск повреждения оборудования при установке
• Герметичная конструкция исключает попадание влаги, грязи и бактерий - важное преимущество для пищевых и медучреждений
• Ударопрочность IK09 защищает от случайных повреждений при работе рядом с оборудованием
• Замок на дверце обеспечивает контроль доступа и соответствие нормам безопасности

Ограничения применения

• Не предназначена для постоянного погружения в жидкость - IP66 не равен IP68
• Не следует применять в средах с высоким содержанием паров кислот (например, HF, HCl) - даже AISI 316 может подвергнуться точечной коррозии
• При температурах ниже -60 C возможна потеря пластичности материала - требуется проверка на специфические условия
• Толщина стенки 1 мм не рассчитана на значительные внешние нагрузки - не применяйте как несущую конструкцию

Примеры использования

• Щит управления насосной станцией на молокозаводе
• Распределительный щит в цехе по производству лекарственных форм
• Пульт управления транспортером в мясоперерабатывающем комплексе
• Автоматический контроллер в системе мойки оборудования CIP
• Шкаф управления освещением на улице в регионах с суровым климатом

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с диаметром уплотнителей
• При использовании в местах с частыми мойками - выбирайте кабельные вводы с резьбой M20x1,5 и уплотнительным кольцом из EPDM
• Снимите монтажную панель перед установкой крупных компонентов - так проще работать с проводами и не деформируете корпус
• Для продления срока службы - регулярно протирайте поверхность мягкой тканью, избегайте абразивных средств
• Артикул ti5-12-n-040-040-025-66 - единственный вариант этого размера в серии TITAN с AISI 316; аналоги с другой сталью не подходят для пищевой промышленности
