Корпус металлический ЩМП-4.4.2-0 IP66 (400х400х250) - SQ0905-0086 TDM

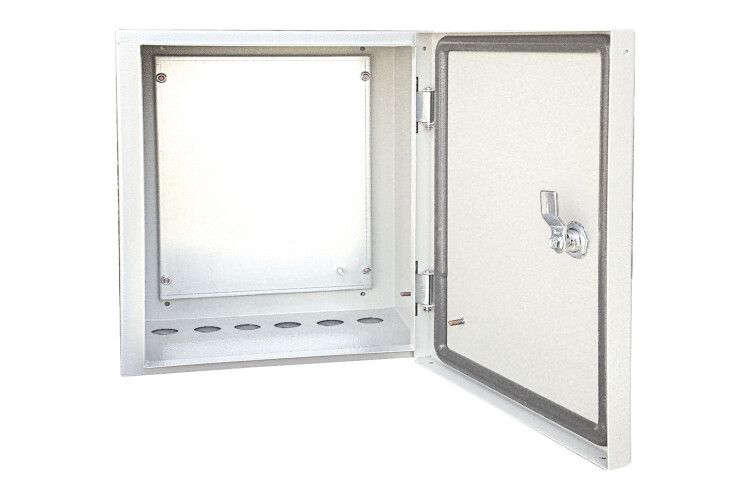

Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) от TDM ELECTRIC - это прочный металлический корпус с встроенной панелью для монтажа оборудования, предназначенный для установки в условиях улицы или в помещениях с высокой запылённостью. Благодаря защите IP66 и ударостойкости IK10, он надёжно защищает внутреннюю электронику от внешних воздействий.

Назначение и область применения

Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) предназначен для сборки электрощитов различного назначения: силовые щиты, пункты распределения, системы автоматизации и управления. Подходит для установки как внутри помещений, так и на улице - например, возле станков, конвейеров, насосных станций или на объектах ЖКХ и промышленности. Монтажная панель позволяет легко крепить автоматы, контакторы, реле и другие устройства.

Технические характеристики

• Габариты: 400×400×250 мм (ширина × высота × глубина)
• Номинальный ток: 400 А (не является предельным значением для коммутационных аппаратов - определяется установленными устройствами)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергой до 20 Дж (эквивалент 2 кг груза с высоты 1 метра)
• Материал корпуса: сталь с толщиной 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Тип дверцы: одинарная, закрытого типа
• Количество кабельных вводов: 6 (готовые отверстия под кабельные вводы M20)
• Количество отверстий для фланцев: 6 (для подключения труб или переходников)
• Монтажная панель: оцинкованная сталь 1,2 мм, с элементом заземления
• Система крепления: кронштейны для открытой установки на стену
• Запирающий механизм: встроенная дверная защёлка с замком

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) совместим с любыми стандартными модульными устройствами, которые крепятся на DIN-рейку. Монтажная панель имеет перфорацию под стандартные крепления. Для монтажа требуется только крепление к стене через предусмотренные кронштейны - никаких дополнительных рам или оснований не требует. Кабельные вводы уже готовы к установке пластиковых или металлических вводов M20. Все швы полностью проварены - это обеспечивает герметичность и соответствие классу IP66. Перед монтажом проверьте, что посадочные диаметры кабельных вводов соответствуют используемому кабелю.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) соответствует требованиям стандарта EN 50102 по ударопрочности (IK10). Корпус выполнен из стали с порошковым покрытием, которое устойчиво к механическим повреждениям и химическим воздействиям. Наличие заземляющего элемента на монтажной панели обеспечивает безопасную связь всех смонтированных устройств с системой заземления. Применение в уличных условиях допускается благодаря защите IP66 и устойчивому покрытию RAL 7032.

Преимущества

• Высокая степень защиты IP66 + IK10 - подходит для агрессивных сред
• Оцинкованная монтажная панель - долговечна, не ржавеет, удобна для крепления оборудования
• Порошковое покрытие RAL 7032 - устойчиво к УФ-излучению, царапинам и коррозии
• Полностью проваренные швы - гарантируют герметичность без дополнительной герметизации
• Усиленные петли с оцинкованным шплинтом - увеличенный срок службы дверцы
• 6 кабельных вводов и 6 отверстий для фланцев - гибкая организация проводки

Ограничения применения

Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) не предназначен для установки в местах постоянного погружения в воду или в агрессивных химических средах (например, кислоты, растворители). Глубина 250 мм ограничивает использование крупногабаритных устройств - не подходят для больших частотных преобразователей или трансформаторов. Номинальный ток 400 А указывает на максимальную нагрузку всей системы, но не на ток каждого автомата - необходимо выбирать оборудование с учётом собственных номиналов. Открытая установка исключает возможность встраивания в стену.

Примеры использования

• Распределительный щит на улице для питания освещения парковки
• Щит управления конвейерной линией на пищевом производстве
• Автоматический щит для насосной станции водоснабжения
• Пункт распределения электроэнергии на промышленном участке с высокой запылённостью
• Контрольный щит для систем вентиляции в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно затянуты - даже при IP66 просачивание влаги возможно при плохой герметизации
• Используйте термостойкие кабели, особенно если щит будет находиться на солнце - температура внутри может достигать +50…+60 C
• Не забудьте подключить заземляющий проводник к специальному болту на монтажной панели
• При необходимости можно дополнительно использовать заглушки для неиспользуемых отверстий - они продлевают срок службы защиты
• Щит с монтажной панелью ЩМП-4.4.2-0 IP66 (400х400х250) от TDM ELECTRIC рассчитан на длительную эксплуатацию - регулярная проверка состояния замка и уплотнителей дверцы рекомендована каждые 6–12 месяцев
