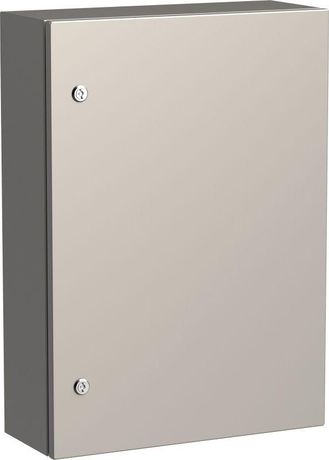

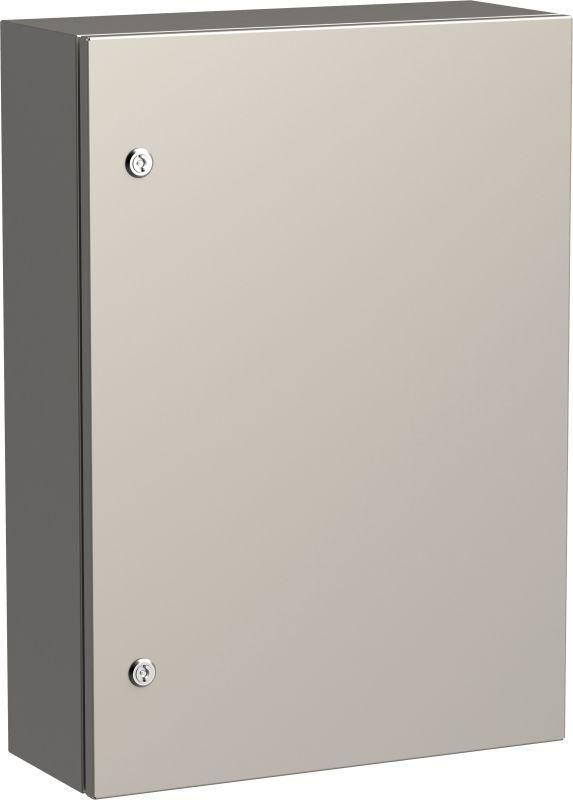

Корпус ЩМП-70.50.20 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-070-050-020-66

Корпус металлический ЩМП-70.50.20 (AISI 304) УХЛ1 IP66 700x500x200 от IEK - герметичный щит с монтажной панелью для установки оборудования в условиях повышенной влажности, запылённости и агрессивной среды. Подходит для промышленной автоматизации, пищевой и фармацевтической отраслей. Артикул ti5-11-n-070-050-020-66.

Назначение и область применения

ЩМП-70.50.20 предназначен для размещения электронных компонентов, автоматических выключателей, контакторов, реле и других устройств управления в сложных условиях. Корпус защищает оборудование от воды, пыли, химических веществ и механических повреждений. Применяется на производствах с частой мойкой (например, мясопереработка, молочные цеха), в медучреждениях, на объектах с высокой влажностью и на улице. Материал AISI 304 обеспечивает устойчивость к коррозии даже при постоянном воздействии моющих средств.

Технические характеристики

• Размеры: 700×500×200 мм - позволяет разместить средние по габаритам устройства без перегрузки
• Материал корпуса: нержавеющая сталь AISI 304 - антикоррозийная, легко моется, не выделяет токсины
• Толщина стенок: 1 мм - достаточна для жесткости, но сохраняет вес в пределах допустимого
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 (EN 50102) - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает в холодильных камерах и на открытых площадках
• Тип дверцы: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Способ монтажа: открытый - крепится болтами к стене, полу или опорной раме
• Цвет: 7035 RAL (серый) - соответствует промышленным стандартам окраски
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

ЩМП-70.50.20 имеет съёмную монтажную панель - её можно заранее собрать с оборудованием вне корпуса, затем вставить внутрь. Это ускоряет монтаж и снижает риск повреждения компонентов. Крепление осуществляется через четыре угловые точки на задней стенке. Для установки требуется минимум 10–15 см свободного пространства вокруг корпуса для провода и обслуживания. Диаметр отверстий под кабельные вводы не указан - рекомендуется использовать совместимые вводы IEK серии KZP или аналоги с наружным диаметром до 25 мм.

Безопасность и стандарты

• Соответствует EN 50102 (стандарт для электрооборудования в промышленных условиях)
• Защита IP66 соответствует IEC 60529
• Материал AISI 304 сертифицирован для контакта с продуктами питания (FDA/EC 1935/2004)
• Замок выполнен из прочного сплава - не поддаётся взлому при обычных внешних воздействиях

Преимущества

• Высокая устойчивость к коррозии благодаря AISI 304 - особенно важно в местах с частой мойкой
• Съёмная панель упрощает сборку и сервисное обслуживание
• IK09 обеспечивает надёжность в зонах с риском механических ударов (например, тележками или инструментом)
• Широкий температурный диапазон позволяет применять корпус как внутри помещений, так и на улице
• Цельносварная конструкция исключает протечки и деформацию при нагрузке

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не равнозначен IP68
• Толщина стенки 1 мм не подходит для установки тяжёлого оборудования (>15 кг на панель) без усиления
• Не рекомендовано использование в средах с концентрированными кислотами (HCl, H₂SO₄) - материал устойчив, но не бесконечно
• Открытый способ монтажа требует подготовленной поверхности; нельзя крепить на мягкие или нестабильные основания

Примеры использования

• Щит управления насосной станцией на молочном заводе
• Распределительный щит на участке мойки тары в пищеблоке больницы
• Автоматический контроллер на уличной тепловой пункте в регионе с суровым климатом
• Пульт управления конвейером в фармацевтическом цехе с требованиями GMP

Практические советы

• Перед монтажом проверьте, что все кабельные вводы плотно затянуты - даже маленькая щель снижает степень защиты
• При использовании в холодных условиях (ниже -30C) избегайте резких перепадов температур - возможна конденсация внутри
• Для удобства обслуживания используйте боковые проходы для кабелей - они не перегружают заднюю стенку
• При необходимости увеличения жёсткости панели - усильте её уголками из того же материала
• Артикул ti5-11-n-070-050-020-66 - единственный вариант этого размера в серии TITAN; другие размеры имеют другие артикулы
