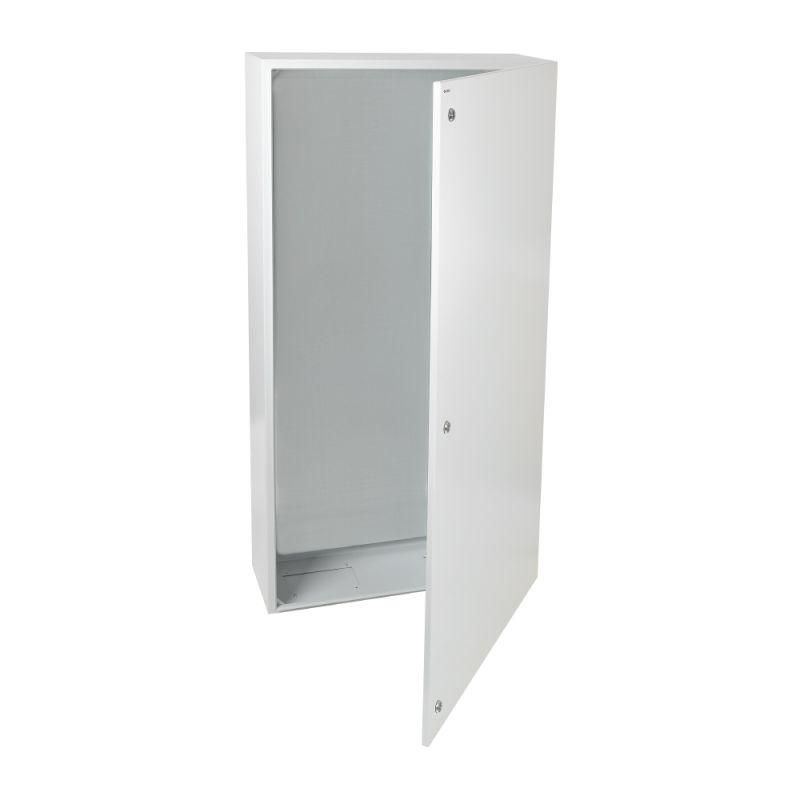

Корпус металлический ЩМП-СТД-1500х800х280-IP41-УХЛ3 типоисполнение СТАНДАРТ - 367441 КЭАЗ

Корпус металлический ЩМП-СТД-1500х800х280 IP41 УХЛ3 типоисполнение СТАНДАРТ от КЭАЗ предназначен для сборки электрощитов в условиях повышенной влажности и температурных колебаний. Его прочная стальная конструкция с порошковым покрытием обеспечивает долговечность даже на открытых площадках, а наличие монтажной панели ускоряет сборку. Артикул 367441 соответствует серийному решению ЩМП, совместимому с оборудованием КЭАЗ.

Назначение и область применения

ЩМП-СТД-1500х800х280 IP41 УХЛ3 используется для монтажа электрощитов различного функционала: силовые, управления, вводно-распределительные, системы сигнализации и автоматизации. Подходит как для внутренней, так и для наружной установки благодаря защите IP41 и классу исполнения УХЛ3. Корпус рассчитан на работу в условиях умеренного и холодного климата, включая промышленные объекты, насосные станции, комплектные пункты питания и участки с высокой запылённостью.

Технические характеристики

• Размеры: 1500×800×280 мм - позволяет разместить крупногабаритное оборудование без перегрузки пространства;
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды;
• Материал корпуса: сталь - обеспечивает механическую прочность и жесткость конструкции;
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям;
• Цвет: 7035 RAL (серый) - стандартизированная окраска для промышленного оборудования;
• Номинальный ток: 630 А - допустимая нагрузка на шины и коммуникации внутри корпуса;
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется;
• Замок: есть - обеспечивает безопасность доступа к внутреннему оборудованию;
• Монтажная панель: съёмная - упрощает сборку и обслуживание устройств до установки в корпус;
• Тип дверцы: одинарная - открывается на петлях, удобна для осмотра и ремонта;
• Тип крышки: закрытого типа - предотвращает попадание посторонних предметов сверху;
• Способ монтажа: открытая установка - крепится к стене или опоре болтами, не требует ниши;
• Ударопрочность: соответствие EN 50102 - выдерживает механические удары в условиях производства;
• Сохранение работоспособности: при температуре от −40C до +40C - работает в суровых климатических условиях.

Совместимость и монтаж

Корпус ЩМП-СТД-1500х800х280 IP41 УХЛ3 полностью совместим с оборудованием КЭАЗ: автоматические выключатели, контакторы, реле, модульные устройства. Монтажная панель фиксируется на направляющих внутри корпуса и легко снимается - это позволяет собирать щит на столе, проверять все соединения, затем устанавливать готовый блок в корпус. Для крепления используются четыре точки на задней стенке. Диаметр отверстий под крепёж - 8 мм. Глубина 280 мм достаточна для установки двухрядных модулей и кабельных каналов.

Безопасность и стандарты

Изделие соответствует требованиям EN 50102 по механической прочности и имеет класс защиты II - исключает необходимость подключения к системе заземления. Порошковое покрытие не содержит токсичных веществ, что делает корпус безопасным для работы в помещениях с людьми. Наличие замка соответствует нормам безопасности для доступа к электрооборудованию. Сертификация КЭАЗ подтверждает соответствие ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Съёмная монтажная панель снижает время сборки на 30–40%;
• Порошковое покрытие устойчиво к коррозии - срок службы превышает 15 лет;
• Класс исполнения УХЛ3 позволяет использовать корпус в неотапливаемых помещениях и на улице;
• Высокая степень герметичности IP41 защищает от пыли и влаги в условиях цехов;
• Стандартные габариты позволяют использовать одинаковый крепёж и комплектующие с другими изделиями серии ЩМП.

Ограничения применения

• Не предназначен для постоянного прямого воздействия дождя или струй воды - IP41 не обеспечивает защиту от брызг под углом;
• Не рекомендован для взрывоопасных сред (не имеет взрывозащиты Ex);
• Номинальный ток 630 А относится к шинам и выводам, а не к каждому отдельному аппарату - необходимо расчётное согласование нагрузок;
• При установке на улице требуется дополнительная защита от снега и наледи над крышкой - корпус не имеет кровельного козырька.

Примеры использования

• Вводно-распределительный щит на производстве с автоматическими выключателями и счетчиками;
• Щит управления конвейерной линией на пищевом заводе;
• Корпус для релейной защиты насосной станции на открытом воздухе;
• Шкаф автоматизации теплового пункта в неотапливаемом помещении;
• Распределительный пункт на территории складского комплекса.

Практические советы

• Перед монтажом проверьте посадочные отверстия на задней стенке - они должны совпадать с местом крепления на стене или опоре;
• При использовании на улице обязательно используйте уплотнители на дверцах и кабельных вводах - даже при IP41 возможна конденсация;
• Съёмная панель позволяет заранее подготовить всю проводку - это экономит время при сервисном обслуживании;
• Для кабельного ввода используйте стандартные вводы КЭАЗ с диаметром до 32 мм - они точно подходят по форме и креплению;
• Не перегружайте панель - максимальная плотность монтажа: до 36 модулей шириной 18 мм на 1 метр высоты.
