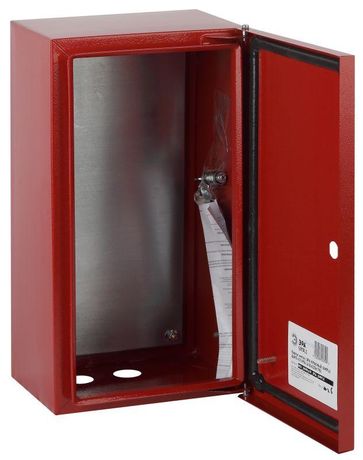

Корпус металлический ЭРА SIMPLE ЩМПг-01 (395х310х220мм) IP54 У2 красный RAL 3000 | Б0047699

Корпус металлический ЩМПг-01 IP54 (410х220х175мм) красный RAL 3000 от бренда ЭРА - это защищённый щит для установки электрооборудования в условиях повышенной запылённости и влажности. Артикул б0047699 подойдёт для сборки щитов управления, автоматики и пожарной сигнализации в зданиях, на производствах и объектах сельского хозяйства.

Назначение и область применения

Корпус металлический ЩМПг-01 IP54 (410х220х175мм) красный RAL 3000 предназначен для размещения внутри помещений коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтных систем. Обеспечивает защиту от пыли и брызг воды, что делает его подходящим для установки в цехах, котельных, насосных станциях, административных зданиях и на спортивных сооружениях. Подходит для систем пожарной автоматики, где требуется надёжная герметизация.

Технические характеристики

• Размеры: 410×220×175 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и от брызг воды со всех направлений
• Материал корпуса: листовая сталь с эпоксидно-полиэфирным порошковым покрытием
• Цвет: красный RAL 3000
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: внутренний - устанавливается в стену или нишу
• Монтажная панель: оцинкованная, с перфорацией для крепления DIN-рейки и оборудования
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает герметичность при IP54
• Запорное устройство: замок с двумя ключами

Совместимость и монтаж

Корпус металлический ЩМПг-01 IP54 (410х220х175мм) красный RAL 3000 рассчитан на монтаж в подготовленную нишу или на стену внутри помещения. Глубина 175 мм позволяет разместить до трёх рядов DIN-реек с автоматическими выключателями и контактными устройствами. Для фиксации используются шурупы через отверстия в боковых стенках - они предусмотрены в конструкции. Монтажная панель уже установленна и готова к креплению оборудования. Не требует дополнительной сборки перед установкой.

Безопасность и стандарты

• Изготовлен из стали 08 пс по ГОСТ 1050-88
• Порошковое покрытие соответствует требованиям к долговечности и химической стойкости
• Высокий уровень электробезопасности - исключено случайное прикосновение к токоведущим частям при закрытой крышке
• Гарантия от сквозной коррозии - 15 лет
• Гарантийный срок эксплуатации - 1 год

Преимущества

• Жёсткая сварная конструкция - не деформируется при нагрузке и температурных колебаниях
• Оцинкованная монтажная панель - устойчива к коррозии, совместима с любыми типами креплений
• Плотный уплотнитель - сохраняет степень защиты даже после многократного открывания крышки
• Красный цвет RAL 3000 - визуально выделяет щит в сложных условиях, удобен для идентификации
• Полная комплектация - замок и ключи входят в базовую поставку

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямых солнечных лучей
• Не рекомендован для взрывоопасных зон - не имеет сертификата Ex
• Не поддерживает встраивание в бетон без предварительного формирования ниши - требует точной подготовки проёма
• Глубина 175 мм ограничивает использование крупногабаритных аппаратов - например, больших преобразователей частоты

Примеры использования

• Щит управления насосной станцией в водопроводе
• Распределительный щит пожарной сигнализации в офисном здании
• Контрольный щит системы вентиляции в производственном цеху
• Автоматический щит освещения на спортивной площадке
• Распределительный пункт для бытовых потребителей в сельском доме

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 10–15 мм больше глубины корпуса (175 мм), чтобы обеспечить свободный доступ к задней части и проводам
• При использовании в сыром помещении дополнительно прокладывайте гидроизоляцию между корпусом и стеной
• Не используйте саморезы длиннее 12 мм - есть риск повредить внутреннюю монтажную панель
• Ключи от замка храните отдельно - потеря одного снижает безопасность
• Артикул б0047699 - это часть серии ЭРА SIMPLE; аналоги с другим цветом (RAL 7035) имеют ту же конструкцию, но отличаются внешним видом
