Корпус металлический ЩМПг (окно)-01 410x220x175 IP54 NO_SIMPLE_STM_SHMPg(okno)-01_IP54 ЭРА Б0041660

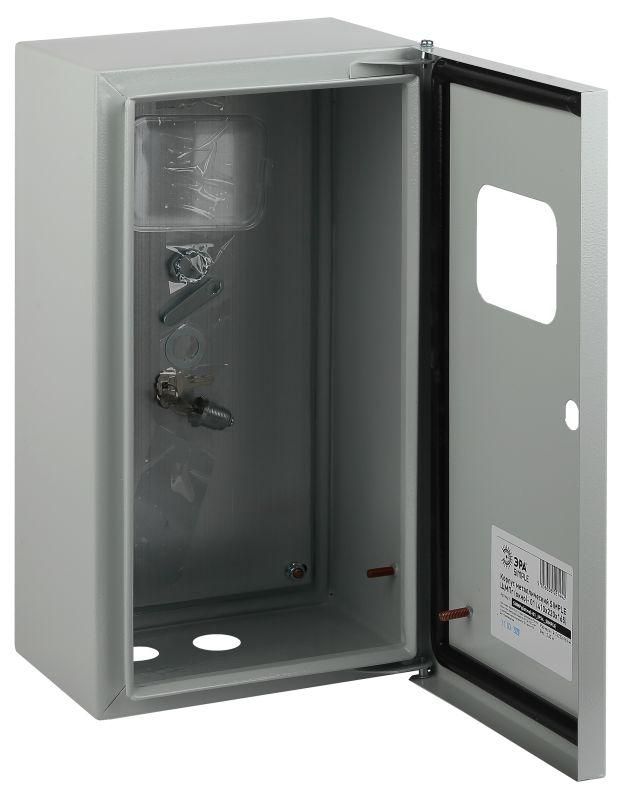

Корпус металлический ЩМПг (окно)-01 410x220x175 IP54 от бренда ЭРА - герметичный металлический ящик с смотровым окном и монтажной панелью, предназначенный для установки внутри помещений и на улице. Артикул б0041660 подходит для сборки щитов управления, автоматизации и пожарной сигнализации там, где важна защита от пыли и влаги.

Назначение и область применения

Корпус металлический ЩМПг (окно)-01 410x220x175 IP54 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтной аппаратуры. Подходит для создания щитов управления, систем автоматизации, пожарной безопасности и распределения электроэнергии. Обеспечивает защиту оборудования в условиях повышенной запылённости, сырости или перепадов температур. Часто применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве, на спортивных комплексах и в местах с открытой установкой.

Технические характеристики

• Размеры: 410×220×175 мм (Ш×В×Г); глубина корпуса - 250 мм за счёт внутреннего объёма.
• Материал: сталь 08 пс ГОСТ 1050-88, сварной корпус для прочности.
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточно для большинства условий) и брызг воды со всех сторон.
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 метра).
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый), устойчиво к механическому воздействию и коррозии.
• Замок: есть, с двумя ключами - безопасное закрывание доступа к оборудованию.
• Монтажная панель: оцинкованная, готова к креплению DIN-рейки и оборудования.
• Кабельные вводы: три подготовленных отверстия под кабельные вводы (не входят в комплект).
• Класс защиты: I - требует заземления корпуса через контактную площадку.
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не через оборудование внутри.
• Уличное исполнение: да - рассчитан на эксплуатацию вне помещения при соблюдении условий IP54.
• Срок службы: гарантия от сквозной коррозии - 15 лет; гарантийный срок эксплуатации - 1 год.

Совместимость и монтаж

Корпус металлический ЩМПг (окно)-01 410x220x175 IP54 предназначен для открытой установки на стену или опору. Монтаж выполняется с помощью кронштейнов или болтов через отверстия в задней стенке. На внутреннюю панель можно крепить DIN-рейки, клеммы, автоматы и другие устройства. Кабельные вводы устанавливаются самостоятельно - рекомендуются вводы с уплотнением, соответствующие диаметру кабеля. Смотровое окно позволяет контролировать состояние индикаторов и положение рычагов без вскрытия корпуса. Уплотнитель дверцы - двухкомпонентный полиуретановый, обеспечивает герметичность при закрытом состоянии.

Безопасность и стандарты

Изделие соответствует требованиям по электробезопасности для низковольтных устройств. Корпус класса защиты I обязательно должен быть заземлён. Наличие замка исключает случайное открытие. Сертифицирован для работы в соответствии с нормами ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Цвет RAL 7035 выбран для совместимости с промышленными стандартами, в том числе для щитов пожарной сигнализации.

Преимущества

• Жёсткая сварная конструкция - минимальная деформация при нагрузках и вибрациях.
• Порошковое покрытие - долговечнее краски, не царапается легко, не выгорает на солнце.
• Оцинкованная монтажная панель - не ржавеет, удобна для фиксации оборудования.
• Смотровое окно - снижает необходимость частого открывания корпуса, продлевает срок службы уплотнителей.
• Высокая степень защиты IP54 + IK08 - подходит даже для сырых и пыльных производственных зон.
• Гарантия 15 лет против сквозной коррозии - надёжность в агрессивных средах.

Ограничения применения

• Не предназначен для установки в зонах постоянного прямого потока воды (например, рядом с мойками или душевыми).
• Не подходит для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка).
• Номинальный ток 100 А - это предел для самого корпуса, а не для установленных устройств; каждый автомат должен иметь свою номинальную мощность.
• Количество кабельных вводов - всего три; при необходимости больше - требуется доработка (просверливание отверстий).
• Не содержит модулей - всё оборудование устанавливается пользователем самостоятельно.

Примеры использования

• Щит управления насосной станцией на участке сельского хозяйства.
• Распределительный щит пожарной сигнализации в офисном здании.
• Ящик для автоматики конвейера на пищевом производстве.
• Корпус для реле и контакторов на внешней стене спортивного комплекса.
• Локальный щит освещения во дворе или на парковке.

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют диаметрам ваших кабелей - используйте вводы с резиновым уплотнителем.
• Обязательно выполните заземление корпуса через специальную клемму - это требование класса защиты I.
• При установке на улице направьте дверцу так, чтобы вода не скапливалась на её поверхности - лучше вертикальное расположение.
• Смотровое окно не является термостойким стеклом - не используйте его для наблюдения за нагревающимися элементами выше 80C.
• Артикул б0041660 - часть серии ЭРА SIMPLE; аналоги из серии ЭРА имеют те же габариты, но могут отличаться по комплектации.
• При заказе нескольких экземпляров - учтите, что все корпуса ЩМПг (окно)-01 410x220x175 IP54 имеют одинаковые размеры, поэтому планируйте места установки заранее.
