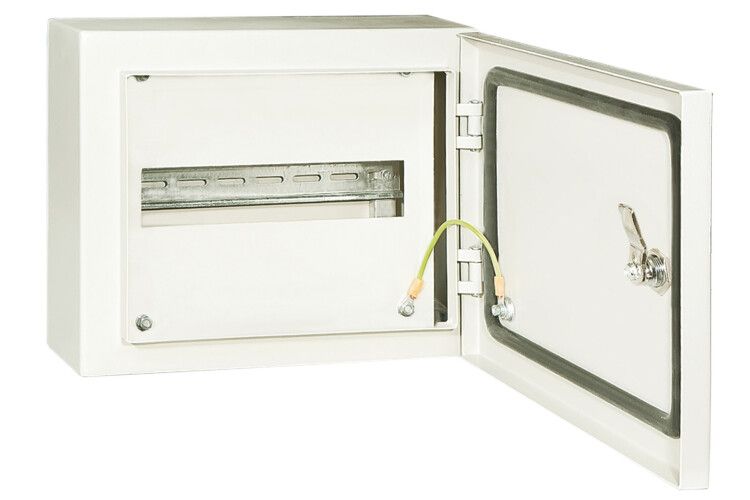

Корпус металлический ЩРН-12 IP66 (265х330х120) - SQ0905-0070 TDM

Щит распределительный навесной ЩРН-12 (265х330х120) IP66 от TDM ELECTRIC предназначен для компактного монтажа в помещениях и обеспечивает надёжную защиту электрооборудования от внешних воздействий. Артикул sq0905-0070 подходит для распределения энергии в бытовых и промышленных сетях до 380/220 В.

Назначение и область применения

Щит распределительный навесной ЩРН-12 (265х330х120) IP66 используется для приёма и распределения электрической энергии в одно- и трёхфазных сетях с напряжением до 380/220 В и частотой 50 Гц. Он защищает отходящие линии от перегрузок и коротких замыканий, а также позволяет выполнять редкие операции включения и отключения. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах коммунальной инфраструктуры и других местах, где требуется надёжная защита оборудования.

Технические характеристики

• Габариты корпуса: 265×330×120 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Количество модульных мест: 12 (стандартная DIN-рейка)
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием
• Цвет: серый (RAL 7032)
• Способ монтажа: открытая установка (накладной)
• Внутренняя глубина: 120 мм
• Замок: есть, для предотвращения несанкционированного доступа
• Количество дверей: одна
• Количество рядов: один
• Посадочные размеры для DIN-рейки: соответствует стандарту EN 60715
• Глубина встраивания: 0 мм - не предназначена для скрытой установки

Совместимость и монтаж

Щит распределительный навесной ЩРН-12 (265х330х120) IP66 совместим со всеми стандартными автоматическими выключателями, УЗО, реле и другими устройствами, устанавливаемыми на DIN-рейку шириной 35 мм. Монтаж выполняется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Быстросъёмные петли позволяют легко открывать и закрывать дверцу без инструментов. Элементы заземления на дверце обеспечивают надёжное соединение с корпусом при закрытом положении. Для фиксации проводов предусмотрено место внутри корпуса - выводы проходят через готовые входные отверстия.

Безопасность и стандарты

Конструкция ЩРН-12 соответствует требованиям безопасности для электроустановок до 1000 В. Степень защиты IP66 гарантирует работу в условиях повышенной влажности, запылённости и прямого воздействия струй воды - что делает её подходящей для использования вне помещений, в том числе на улице под навесом. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям. Корпус не содержит токсичных материалов и соответствует нормам RoHS.

Преимущества

• Оптимальная внутренняя глубина 120 мм - достаточно для размещения стандартных модулей без перегрузки
• Порошковое покрытие увеличивает срок службы и улучшает эстетику
• Наличие замка обеспечивает безопасность при использовании в общественных зонах
• Быстросъёмные петли ускоряют обслуживание и проверку
• Декоративная рамка с отгибом снижает риск попадания влаги даже при боковом расположении
• Широкий выбор типоразмеров в серии позволяет подбирать аналогичные решения для масштабирования проектов

Ограничения применения

• Не предназначен для встраивания в стену - отсутствует глубина для монтажа в нишу
• Не рассчитан на постоянное прямое воздействие солнечного света и экстремальных температур ниже -40 C или выше +60 C - материал корпуса сохраняет прочность в рамках обычных условий эксплуатации
• Не рекомендуется использовать в средах с высокой концентрацией агрессивных газов или кислот
• Внутреннее пространство ограничено 12 модулями - для больших систем потребуется более крупный щит

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления насосной станцией на улице
• Распределительный пункт на производственной линии с конвейерами
• Автономный щит освещения во дворе или парковке
• Аварийный щит для резервного питания в административном здании

Практические советы

• При выборе места установки учтите, что щит должен быть доступен для обслуживания - минимальное расстояние перед ним - 0,8 м
• Проверьте соответствие посадочных размеров установленных аппаратов - все устройства должны точно вставляться в DIN-рейку
• При подключении заземления используйте медный провод сечением не менее 2,5 мм2 и присоединяйте его к специальному болту на дверце
• Для герметизации вводов кабелей применяйте резиновые или пластиковые вводы - они не входят в комплект, но необходимы для сохранения степени защиты IP66
• Щит распределительный навесной ЩРН-12 (265х330х120) IP66 от TDM ELECTRIC - артикул sq0905-0070 - хорошо сочетается с продукцией других производителей, если соблюдены стандарты монтажа
