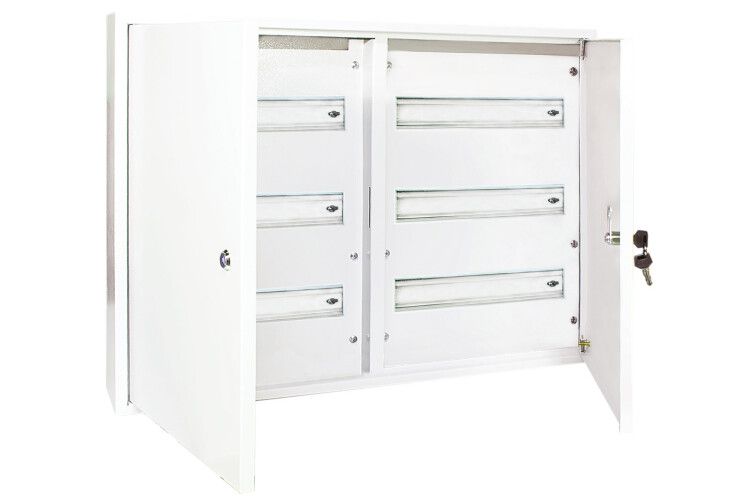

Корпус металлический ЩРН-72 (540х600х120) двухдверный - SQ0905-0018 TDM

Щит распределительный металлический ЩРН-72 (540х600х120) двухдверный от TDM ELECTRIC предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в системах распределения электроэнергии. Модель подходит для открытой установки в помещениях с умеренной влажностью и защищённых зонах.

Назначение и область применения

Щит распределительный металлический ЩРН-72 (540х600х120) двухдверный используется для приёма и распределения электрической энергии в одно- и трёхфазных сетях напряжением до 500 В. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах коммунальной инфраструктуры. Применяется там, где требуется надёжное и доступное решение для группового учёта и защиты потребителей.

Технические характеристики

• Общий габарит: 540×600×120 мм (Ш×В×Г)
• Внутренняя глубина: 120 мм - позволяет разместить устройства с DIN-рейкой и провода с достаточным запасом для подключения
• Модульная ширина: 72 модуля (по 17,5 мм каждый) - даёт возможность установить до 72 стандартных автоматов или комбинированных устройств
• Количество рядов: 6 - обеспечивает удобную вертикальную организацию оборудования
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием - повышает прочность и устойчивость к механическим воздействиям
• Цвет: серый, RAL 7035 - соответствует промышленному дизайну и легко сочетается с другими элементами
• Степень защиты IP31 - предохраняет от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Количество дверей: две - обеспечивают доступ к оборудованию с обоих боков, что удобно при обслуживании
• Наличие замка - исключает несанкционированный доступ
• DIN-рейка: есть - совместима со всеми стандартными модульными аппаратами
• Способ монтажа: открытая установка - крепится к стене болтами, не требует встраивания
• Установочная глубина: 0 мм - не предусматривается встраивание в стену

Совместимость и монтаж

Щит распределительный металлический ЩРН-72 (540х600х120) двухдверный совместим со всеми устройствами, установленными на DIN-рейке шириной 35 мм. Для монтажа используются четыре точки крепления на задней стенке. Рекомендуется фиксация на ровной поверхности из кирпича, бетона или ГКЛ с использованием анкеров или дюбелей. Кабели подводятся через перфорированные отверстия в нижних и боковых частях корпуса. Обязательно соблюдайте допустимую нагрузку на DIN-рейку - не более 10–12 кг равномерно распределённой массы.

Безопасность и стандарты

Щит распределительный металлический ЩРН-72 (540х600х120) двухдверный соответствует требованиям ГОСТ Р 50030.2 и имеет степень защиты IP31, что делает его безопасным для использования внутри помещений. Корпус выполнен из стали, не поддерживающей горение. Наличие замка соответствует нормам безопасности для доступа к распределительному оборудованию. Не предназначен для установки во влажных, взрывоопасных или наружных условиях.

Преимущества

• Оптимальные размеры - позволяют разместить большое количество модулей без избыточного занимаемого места
• Двухдверная конструкция - упрощает обслуживание и диагностику с любой стороны
• Порошковое покрытие - устойчиво к царапинам, коррозии и химическим воздействиям
• Чёткая модульная разметка - ускоряет планирование компоновки оборудования
• Простота сборки - не требует специальных инструментов для установки DIN-реек и клемм

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточно для защиты от дождя, пыли и температурных перепадов
• Не рекомендован для помещений с высокой влажностью (>70%) или риском попадания жидкости
• Внутренняя глубина 120 мм ограничивает использование крупногабаритных устройств (например, некоторых АВ с функциями управления)
• Открытая установка требует наличия свободного пространства перед щитом - минимум 60 см для доступа
• Не предназначен для работы в средах с агрессивными газами, паром или маслом

Примеры использования

• Электрощит на этаже многоквартирного дома - распределение питания по квартирам
• Распределительный щит в цеху - управление освещением, станками и конвейерами
• Аппаратный пункт в офисном здании - питание серверов, кондиционеров, розеточных групп
• Индивидуальный ввод в частном доме - после счётчика, до группы розеток и светильников

Практические советы

• Перед монтажом проверьте соответствие посадочного отверстия под кабели и размера DIN-рейки - используйте только стандартные комплектующие
• При проектировании компоновки оставляйте 10–15% свободных мест для будущего расширения системы
• Подключение кабелей выполняйте с запасом длины - не натягивайте провода, чтобы избежать обрыва контактов
• Для щита ЩРН-72 (540х600х120) двухдверный от TDM ELECTRIC рекомендуется использовать кабельные вводы с герметизацией, особенно при наличии нескольких входов
• Проверяйте плотность закрытия дверей - при необходимости регулируйте петли, чтобы замок работал без усилий
