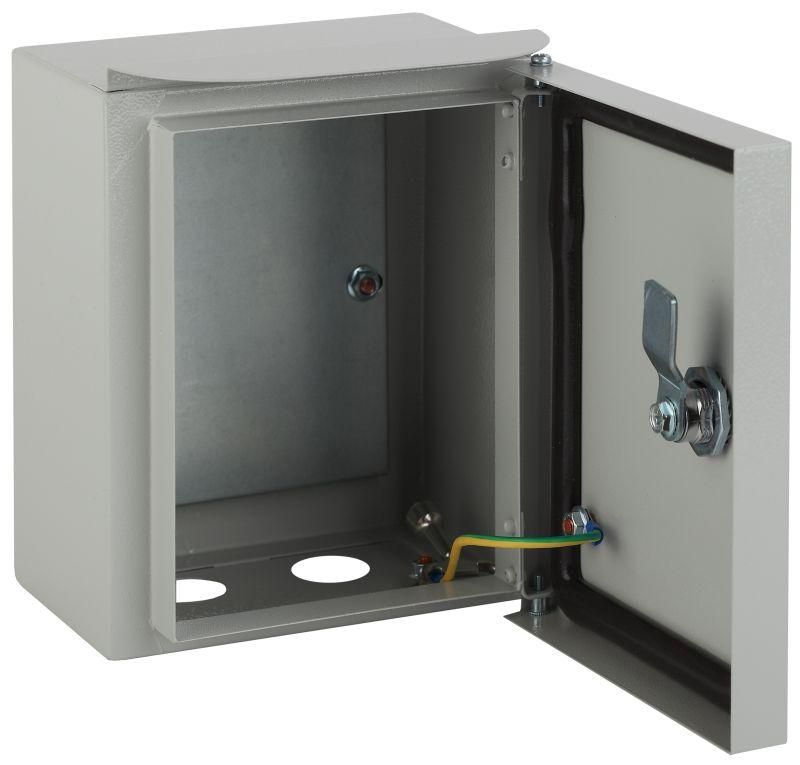

Корпус металлический навесной ЭРА металлич. ЩРНг-М IP55 (200х175х135) | Б0043766

Корпус металлический навесной ЩРНг-М IP55 200х175х135 от бренда ЭРА предназначен для наружной установки электрооборудования с защитой от пыли и влаги. Этот шкаф подходит для монтажа автоматических выключателей, УЗО и других устройств в условиях открытых площадок, где важна надежность и долговечность.

Назначение и область применения

ЩРНг-М IP55 - это навесной металлический шкаф для размещения коммутационного и защитного оборудования. Он используется там, где требуется защита от внешних воздействий: на фасадах зданий, в подъездах, на производственных участках, в системах освещения, насосных станциях и других местах с повышенной влажностью или запыленностью. Подходит для установки в помещениях и на улице благодаря классу защиты IP55.

Технические характеристики

• Размеры: 200×175×135 мм - компактный формат для ограниченного пространства
• Материал корпуса: сталь с порошковым покрытием - прочная, устойчивая к механическим повреждениям
• Степень защиты: IP55 - защищён от пыли (не полностью, но достаточно для большинства условий) и струй воды из любого направления
• Ударопрочность: IK08 - выдерживает удар энергой до 5 Дж (соответствует стандартному удару молотком)
• Номинальный ток: 100 А - допустимый максимальный ток через входные кабели
• Цвет: RAL 7016 (антрацит) - универсальный темный оттенок для наружного монтажа
• Количество кабельных вводов: 3 - готовые отверстия для прокладки проводов
• Количество модулей: 0 - шкаф не имеет внутреннего крепления для DIN-рейки; оборудование крепится самостоятельно
• Глубина установочная: 0 мм - внутри нет выступающих элементов, свободное пространство можно использовать по своему усмотрению
• Тип двери: одинарная, с возможностью перенавешивания - гибкая установка для удобства обслуживания
• Замок: да, с двумя ключами - безопасность и контроль доступа
• Уплотнитель: двухкомпонентный полиуретановый - герметичен, сохраняет эластичность при перепадах температур
• Класс защиты: I - требует подключения к заземляющему проводнику
• Срок антикоррозийной защиты: 12 лет - гарантия против сквозной коррозии при соблюдении условий эксплуатации

Совместимость и монтаж

ЩРНг-М IP55 не содержит DIN-реек и креплений для модульного оборудования - всё необходимо монтировать самостоятельно. Для установки используйте болты или саморезы через отверстия в задней стенке. Шкаф рассчитан на открытую (накладную) установку: крепится к стене, столбу или другой вертикальной поверхности. Кабельные вводы расположены по бокам и внизу - выбирайте нужные места под провода. Перенавешивание двери выполняется без инструментов: просто снимите петли и переустановите с противоположной стороны.

Безопасность и стандарты

ЩРНг-М IP55 соответствует требованиям безопасности для электроустановок: класс защиты I обязывает к обязательному заземлению корпуса. Степень защиты IP55 и ударопрочность IK08 обеспечивают соответствие международным нормам IEC 60529 и IEC 62262. Полиуретановый уплотнитель и порошковое покрытие снижают риск возникновения короткого замыкания из-за попадания влаги или пыли.

Преимущества

• Высокая устойчивость к коррозии - 12 лет гарантии на целостность стали
• Герметичность уплотнителя - надёжная защита даже при длительном воздействии влаги
• Перенавешиваемая дверь - удобство при монтаже в труднодоступных местах
• Порошковое покрытие - устойчиво к царапинам, химикатам и УФ-излучению
• Компактные размеры - легко размещается в стеснённых условиях
• Встроенные кабельные вводы - экономят время при прокладке проводов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует сертификат Ex
• Нет встроенного крепления для DIN-реек - потребуется самостоятельная установка профиля и оборудования
• Глубина корпуса всего 135 мм - не подходит для крупных аппаратов или многослойной сборки
• Номинальный ток 100 А - не рекомендован для основных вводов в больших объектах, только для групповых щитов
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или растворителями - порошковое покрытие не устойчиво к агрессивной химии

Примеры использования

• Уличный щит управления освещением парковой территории
• Распределительный шкаф на фасаде жилого дома для группы розеток
• Щит питания насосной станции в подвале с высокой влажностью
• Автономный пункт управления конвейера на производстве
• Контрольный шкаф для системы видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте, что глубина 135 мм достаточна для всех установленных устройств - особенно если используются автоматы с широкими ручками
• Используйте кабельные вводы с уплотнительными кольцами - они дополнительно защищают от протечек
• Обязательно выполните заземление корпуса через контактную пластину - это требование класса защиты I
• При установке на улице ориентируйте дверь так, чтобы она открывалась в сторону от дождя - продлевает срок службы уплотнителя
• Для увеличения вместимости можно прикрепить DIN-рейку на саморезы - шкаф позволяет это сделать без изменения герметичности
• Не закручивайте кабельные вводы слишком сильно - это может повредить уплотнители и нарушить степень защиты IP55
