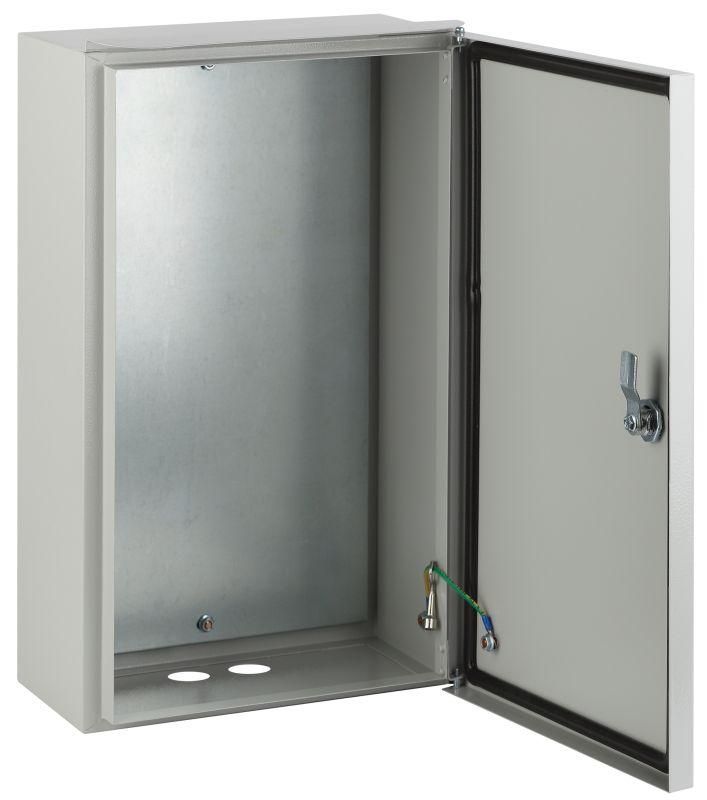

Корпус металлический навесной ЩРНг-М IP55 (500х325х180) | Б0043768 ЭРА

Корпус металлический навесной ЩРНг-М IP55 (500х325х180) от бренда ЭРА предназначен для наружной установки электрооборудования с защитой от пыли и влаги. Этот шкаф подходит для монтажа автоматических выключателей, УЗО и других устройств в условиях открытых площадок, где важна надежность и долговечность.

Назначение и область применения

ЩРНг-М IP55 — это навесной металлический шкаф для размещения коммутационного и защитного оборудования. Он используется там, где требуется защита от внешних воздействий: на улице, в цехах, на производственных объектах, в системах освещения, насосных станциях и на объектах ЖКХ. Подходит для установки в местах с повышенной запыленностью и влажностью.

Технические характеристики

• Размеры: 500×325×180 мм (ширина × высота × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP55 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Класс защиты: I — заземление корпуса обязательно
• Ударопрочность: IK08 — выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Номинальный ток: 100 А — максимальный допустимый ток через вводные кабели
• Количество кабельных вводов: 3 — готовые отверстия для ввода кабелей, требуют установки фитингов
• Цвет: RAL 7016 (антрацит)
• Наличие замка: да, с двумя ключами
• Тип двери: одинарная, легко перенавешивается на другую сторону
• Тип крышки: закрытого типа — плотное прилегание к раме
• Способ монтажа: открытая установка — крепится на стену с помощью кронштейнов или болтов
• Количество модулей: 0 — внутреннее пространство не имеет стандартных DIN-рейок; рейки необходимо устанавливать самостоятельно
• Срок антикоррозийной защиты: 12 лет

Совместимость и монтаж

ЩРНг-М IP55 не содержит встроенных DIN-реек — их нужно монтировать самостоятельно. Для этого рекомендуется использовать стандартные рейки шириной 35 мм. Кабельные вводы имеют диаметр, соответствующий типовым гильзам (например, M20 или M25); перед монтажом проверьте совпадение с диаметром используемых кабелей. Корпус крепится к вертикальной поверхности с помощью четырёх точек крепления — предусмотрены отверстия в задней стенке. Перенавешивание двери выполняется за несколько минут без инструментов: достаточно снять петли и переустановить их на противоположную сторону.

Безопасность и стандарты

ЩРНг-М IP55 соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Класс защиты I обязывает провести надёжное заземление корпуса через отдельный контакт. Порошковое покрытие и уплотнитель обеспечивают соответствие нормам IP55 и IK08. Применение в условиях открытой установки подтверждает соответствие ГОСТ Р 51321.1 и МЭК 61439-1.

Преимущества

• Высокая механическая прочность благодаря стали и IK08
• Долговечная защита от коррозии — 12 лет гарантии
• Удобная система перенавешивания двери — позволяет адаптировать открывание под условия монтажа
• Надёжный уплотнитель из полиуретана — сохраняет герметичность при температурных колебаниях
• Порошковое покрытие — устойчиво к царапинам, химикатам и УФ-излучению
• Встроенная система заземления — безопасность при работе с оборудованием

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рассчитан на постоянное погружение в воду — IP55 не обеспечивает герметичность при затоплении
• Отсутствие встроенных DIN-реек — требует дополнительной подготовки перед монтажом оборудования
• Глубина 180 мм ограничивает использование крупных аппаратов (например, многополюсных автоматов с большим радиусом поворота рычага)
• Номинальный ток 100 А относится только к вводному кабелю — внутренние цепи должны проектироваться отдельно

Примеры использования

• Наружный распределительный щит управления освещением парковки
• Щит питания насосной станции на участке
• Распределительный пункт на производстве с высокой запылённостью
• Автоматический щит управления вентиляцией на кровле здания
• Временные электроснабжающие пункты на стройплощадках

Практические советы

• Перед монтажом проверьте, что кабельные вводы подходят по диаметру вашим кабелям — при необходимости используйте переходники или уплотнительные кольца
• Обязательно выполните заземление корпуса медным проводником сечением не менее 10 мм²
• При установке на стену используйте анкерные болты или дюбели, соответствующие материалу основания (бетон, кирпич, металл)
• Если планируете монтировать много модулей — учтите, что глубина 180 мм ограничивает количество рядов; лучше выбирать компактные устройства
• Для продления срока службы регулярно проверяйте состояние уплотнителя — при потере эластичности замените его
• ЩРНг-М IP55 от ЭРА — один из немногих корпусов в своём классе с гарантированной антикоррозийной защитой 12 лет; не стоит экономить на креплении — некачественная установка сводит на нет все преимущества
