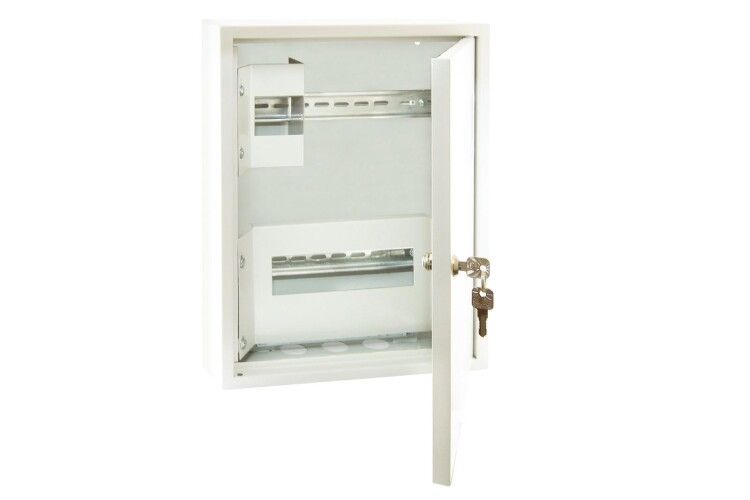

Корпус металлический ЩУРН-1/12Э (360х280х110) - SQ0905-0046 TDM

Щит учётно-распределительный металлический ЩУРН-1/12Э (360х280х110) IP31 от TDM ELECTRIC предназначен для компактного распределения электроэнергии и учёта потребления в помещениях с умеренной влажностью. Металлический корпус с порошковым покрытием обеспечивает долговечность, а накладной монтаж позволяет легко устанавливать устройство на стену без углубления.

Назначение и область применения

ЩУРН-1/12Э (360х280х110) IP31 используется для организации внутренних распределительных щитов в жилых, офисных и административных зданиях. Подходит для установки автоматических выключателей, УЗО, счетчиков и других модульных устройств. Применяется там, где требуется надёжная защита оборудования от случайного прикосновения, но нет воздействия воды или пыли высокой степени.

Технические характеристики

• Габариты: 360×280×110 мм - компактный размер для ограниченного пространства
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Материал корпуса: листовая сталь с текстурированным полиэстеровым порошковым покрытием
• Монтажная рейка: да, DIN-рейка 35 мм уже установленна внутри
• Способ монтажа: накладной - крепится напрямую к стене
• Глубина установки: 0 мм - не требует ниш или углублений в стене

Совместимость и монтаж

ЩУРН-1/12Э совместим со всеми стандартными модульными аппаратами шириной 18 мм (автоматические выключатели, УЗО, реле и т.д.). Для монтажа используются четыре точки крепления на задней стенке. Крепёж (шурупы, дюбели) не входит в комплект - необходимо подготовить самостоятельно. Учитывайте, что глубина корпуса всего 110 мм - не подходят устройства с большими габаритами или радиаторами охлаждения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов низковольтного исполнения. Защита IP31 исключает доступ к токоведущим частям при нормальных условиях эксплуатации, но не защищает от брызг, струй воды или запылённых сред. Не применяется во влажных помещениях (ваннные, кухни, подвалы) или на улице.

Преимущества

• Порошковое покрытие устойчиво к царапинам, коррозии и механическому износу
• Наличие монтажной рейки снижает время сборки и повышает точность установки аппаратов
• Форма крышки и замок позволяют опломбировать вводной автомат - важно для энергонадзорных органов
• Широкий ряд типоразмеров в серии ЩУРН позволяет выбрать щит точно под нагрузку

Ограничения применения

• Не предназначена для внешней установки - IP31 недостаточно для улицы
• Не рекомендовано использование в местах с постоянным попаданием влаги, паром или химически активной средой
• Нулевой зазор между корпусом и стеной - нельзя использовать в тонких перегородках без фиксации
• Максимальная глубина 110 мм ограничивает применение крупных устройств (например, многополюсных контакторов с термореле)

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Административный офис - распределение питания по комнатам и рабочим зонам
• Подъездный щит в многоэтажном доме - учёт и распределение по этажам
• Малые производственные участки - питание светильников, маломощных станков

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину - входные кабели должны доходить до клемм без натяжения
• При использовании нескольких автоматов на одну фазу - соблюдайте порядок: ввод → счётчик → УЗО → автоматы
• Для удобства обслуживания оставляйте минимум 10–15 см свободного пространства перед щитом
• ЩУРН-1/12Э (360х280х110) IP31 от TDM ELECTRIC лучше всего сочетается с модулями Schneider Electric, IEK, ABB - они идеально помещаются по ширине
• Если нужна защита выше IP31 - выбирайте модели с IP54 или выше; этот щит - для сухих, контролируемых помещений
