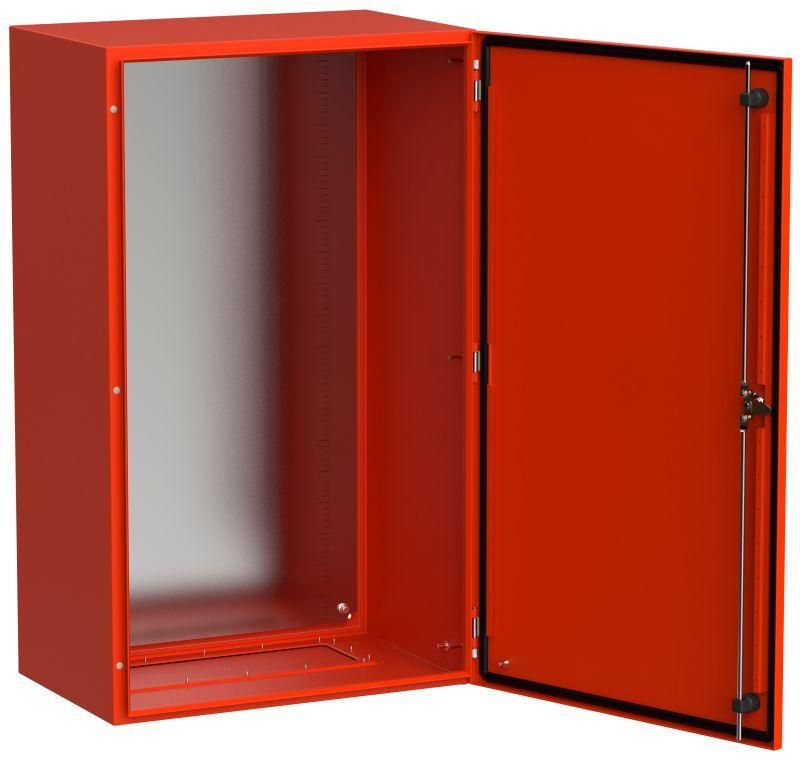

Корпус металлический ЩМП-100.60.30 TITAN 5 УХЛ1 IP66 RAL3020 красный - TI5-13-N-100-060-030-66 IEK

Корпус металлический ЩМП-100.60.30 УХЛ1 IP66 RAL3020 красный от IEK (ИЭК) - это прочный щит с монтажной панелью для наружной установки, предназначенный для компоновки оборудования систем пожарной автоматики, управления насосами и сигнализации. Артикул ti5-13-n-100-060-030-66 относится к серии TITAN и обеспечивает надежную защиту внутренних устройств даже в сложных условиях.

Назначение и область применения

ЩМП-100.60.30 УХЛ1 используется для монтажа электрооборудования, требующего защиты от внешней среды. Подходит для установки на улице или в помещениях с повышенной влажностью, пылью и перепадами температур. Часто применяется в системах пожарной безопасности: шкафы управления пожарными насосами, контрольно-сигнальные устройства, распределительные пункты автономных контуров.

Технические характеристики

• Размеры корпуса: 100×60×30 см (Ш×В×Г)
• Материал: сталь с толщиной стенок 1 мм
• Цвет: красный (RAL 3020)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри корпуса
• Тип установки: открытая - крепление на стену или опорную поверхность
• Наличие монтажной панели: да - внутренняя рама для фиксации DIN-рейок, аппаратов и модулей
• Тип дверцы: одинарная - открывается на петлях, доступ со стороны передней стенки
• Тип крышки: закрытого типа - цельная верхняя часть, без люков
• Замок: есть - защищает от несанкционированного доступа
• Исполнение: УХЛ1 - рассчитан на работу при температурах от −40C до +40C
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

ЩМП-100.60.30 УХЛ1 совместим с любыми устройствами, установленными на DIN-рейках или крепящимися болтами к монтажной панели. Для монтажа требуется подготовить горизонтальную поверхность с возможностью крепления четырьмя точками - два нижних и два верхних кронштейна. Кабели заводятся через предварительно просверленные отверстия в боковых или нижних стенках. Герметизация входов выполняется с помощью резиновых вводов (не входят в комплект).

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Выполнение класса защиты IP66 обеспечивает безопасность при работе в условиях дождя, снега и запыленности. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и толщине стенок 1 мм
• Защита IP66 позволяет использовать корпус вне помещений без дополнительных кожухов
• Унифицированная монтажная панель ускоряет сборку и обслуживание
• Красный цвет (RAL 3020) повышает видимость и удобство идентификации на объекте
• Произведён по технологии роботизированной сварки - минимальные допуски, равномерные швы

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для постоянного погружения в воду - IP66 не предусматривает длительного контакта с жидкостью
• Толщина стали 1 мм достаточна для большинства задач, но может деформироваться при ударных нагрузках
• Не имеет встроенной системы вентиляции - при высоких тепловых потерях оборудования требуется принудительное охлаждение

Примеры использования

• Шкаф управления пожарным насосом на территории предприятия
• Распределительный пункт системы дымоудаления на парковке
• Корпус для контроллера пожарной сигнализации на фасаде здания
• Аппаратный щит для управления лифтами в условиях холодного климата

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на стене
• Для кабельных вводов используйте уплотнители с подходящим диаметром - избыток свободного пространства снижает степень защиты
• При установке в регионах с зимними минусами убедитесь, что оборудование внутри не выделяет конденсат - возможно применение терморегуляторов
• ЩМП-100.60.30 УХЛ1 от IEK (ИЭК) серии TITAN можно сочетать с другими изделиями этой же серии - одинаковые габариты и крепления обеспечивают унификацию проектов
• При необходимости окраски корпуса - используйте эмаль по металлу, совместимую с RAL 3020; не покрывайте поверхность маслом или жиром
