Корпус металлический ЩМП-140.65.28 ЭРА OPTIMA c.14.6.2_5 (1400х650х285) У2 IP54 - Б0061609

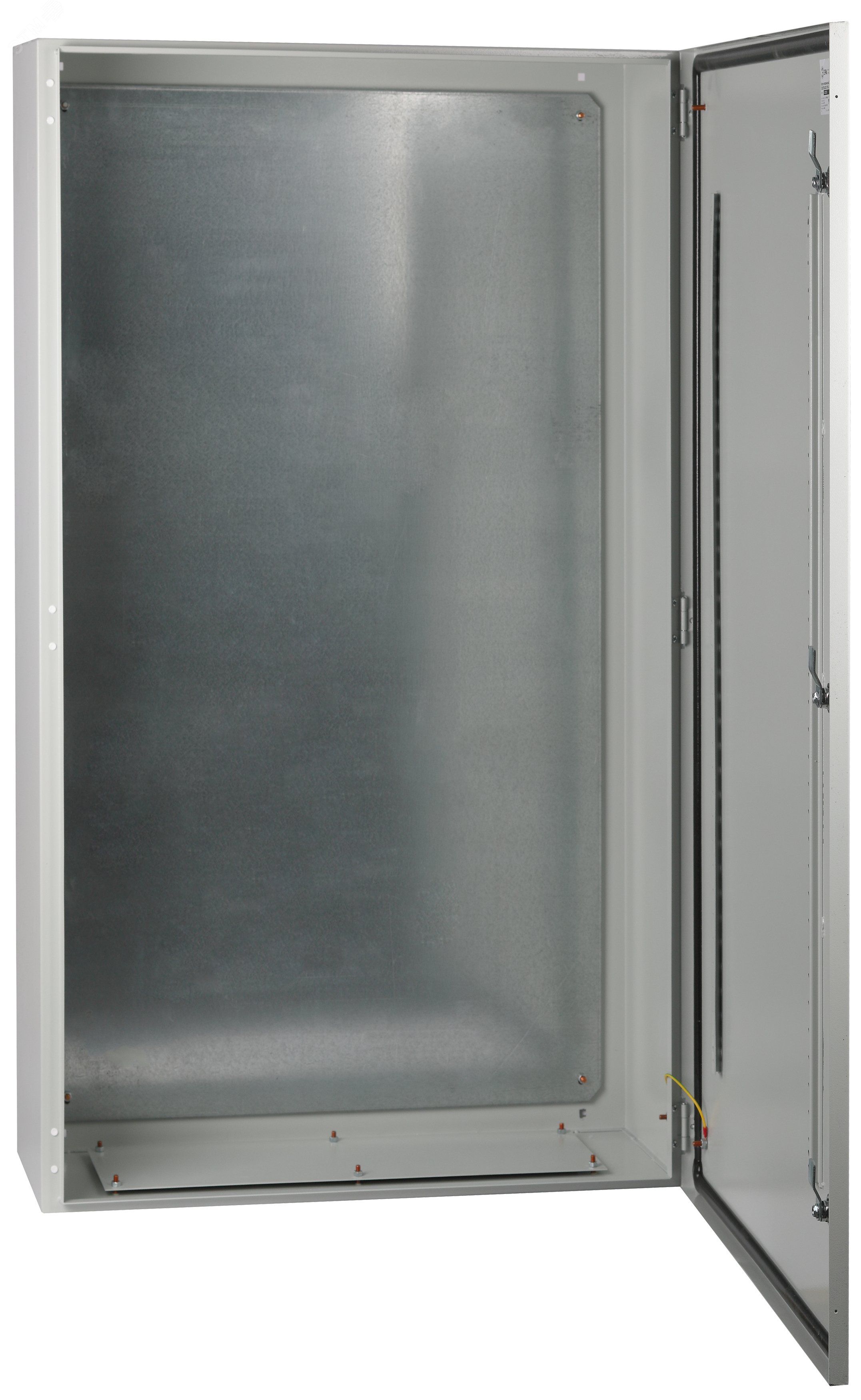

Корпус металлический ЩМП-140.65.28 ЭРА OPTIMA c.14.6.2_5 (1400х650х285) У2 IP54 - это прочный металлический шкаф для установки электрооборудования в условиях повышенной запыленности и влажности. Благодаря защите IP54 и стальной конструкции, он подходит для промышленных объектов, где важна долговечность и безопасность. Артикул б0061609 соответствует сериям ЭРА OPTIMA, известным надежностью сборки.

Назначение и область применения

Корпус металлический ЩМП-140.65.28 ЭРА OPTIMA c.14.6.2_5 (1400х650х285) У2 IP54 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления и коммуникационных модулей. Применяется в системах распределения электроэнергии, на производственных линиях, в насосных станциях, на складах и других объектах с агрессивной средой. Подходит для открытой установки внутри помещений и под навесом.

Технические характеристики

• Размеры: 1400×650×285 мм - позволяет разместить крупные компоненты без перегрузки по площади.
• Материал корпуса: сталь толщиной 1,2 мм - обеспечивает механическую прочность и устойчивость к деформациям.
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Класс защиты: I - требует заземления для безопасности; обязательно подключение к контуру заземления.
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к царапинам, химикатам и коррозии, цвет 7035 RAL (серый).
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 метра).
• Наличие монтажной панели: да - изготовлена из оцинкованной стали, толщина 0,8–1,5 мм, с усиленными точками крепления для крупных элементов.
• Наличие замка: да - одноточечный механизм, предотвращает несанкционированный доступ.
• Тип двери: одинарная, съемная и перенавешиваемая - можно менять направление открывания при необходимости.
• Количество отверстий для фланцев: 3 - позволяют подвести кабели снизу или сбоку через гильзы/вводы.
• Номинальный ток: 400 А - указывает на допустимую нагрузку на вводной кабель, не является пределом для внутренних цепей.
• Герметизация двери: двухкомпонентный уплотнитель - обеспечивает плотное закрывание и сохраняет степень защиты IP54.
• Высота более 1000 мм: наличие люка для подвода кабелей - удобство при прокладке силовых линий.

Совместимость и монтаж

Корпус металлический ЩМП-140.65.28 ЭРА OPTIMA c.14.6.2_5 (1400х650х285) У2 IP54 рассчитан на открытую установку на стену или пол. Для крепления используются предварительно подготовленные отверстия в задней стенке - они совместимы с типовыми кронштейнами и анкерами M8-M10. Монтажная панель уже установлена и готова к креплению DIN-рейки и оборудования. Учитывайте, что внутренняя глубина составляет 0 мм - это значит, что все оборудование монтируется исключительно на переднюю панель, без свободного объема за ней. Кабели подводятся через три фланца, рекомендуется использовать вводы с уплотнением. Перенавешивание двери выполняется без инструментов - достаточно открутить два болта.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для распределительных щитов. Класс защиты I обязывает выполнять заземление корпуса через отдельный проводник, подключаемый к специальному зажиму. Наличие порошкового покрытия снижает риск возникновения коррозии даже при частых мойках. Ударопрочность IK08 соответствует нормам для промышленных зон с возможными случайными ударами инструментом или оборудованием.

Преимущества

• Жесткая сварная конструкция - не деформируется при длительной эксплуатации, не требует регулировки.
• Съемная дверь с двумя вариантами открывания - упрощает обслуживание и монтаж в ограниченном пространстве.
• Z-профили на дверях - служат как крепеж для дополнительных элементов (например, сигнализаторов, кнопок) и усиливают конструкцию.
• Порошковое покрытие - не требует окраски после монтажа, устойчиво к механическим повреждениям и агрессивным средам.
• Люк для кабелей - экономит время при прокладке силовых трасс, особенно в многоэтажных зданиях.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - IP54 не гарантирует защиту от прямого дождя или струй воды.
• Внутренняя глубина 0 мм - нельзя монтировать оборудование, требующее свободного пространства за монтажной панелью (например, некоторые преобразователи частоты с радиаторами).
• Нет встроенных терморегуляторов или вентиляции - при высоких температурах окружающей среды требуется внешнее охлаждение.
• Не подходит для взрывоопасных зон - отсутствует класс защиты Ex.
• Количество отверстий для фланцев - всего три, недостаточно для сложных систем с множеством входов.

Примеры использования

• Щит управления конвейерной линией на пищевом заводе - защита от пыли муки и влаги.
• Распределительный щит насосной станции - устойчив к брызгам воды и коррозии.
• Шкаф автоматизации HVAC-системы в административном здании - компактный, надежный, легко обслуживается.
• Центральный пункт управления на складе - сочетание прочности, замка и возможности кабельного ввода.

Практические советы

• Перед монтажом проверьте, чтобы заземляющий провод был подключен к клемме на корпусе - это обязательное условие для класса защиты I.
• Используйте вводы с резиновым уплотнителем в трех отверстиях - так сохранится степень IP54.
• При установке на стену используйте анкеры не менее M8 - вес щита с оборудованием может достигать 50 кг.
• Если планируете монтировать мощные устройства (частотники, нагреватели), предусмотрите принудительную вентиляцию вне корпуса - тепло не будет отводиться самостоятельно.
• При замене двери - помните, что уплотнитель не меняется, просто перевесьте ее на другую петлю.
• Артикул б0061609 - это конкретная модель. Не путайте с другими размерами серии ЭРА OPTIMA - например, ЩМП-140.65.28 отличается от ЩМП-140.80.30 по глубине и высоте.
